RX 4-5
1
10
5
7
6
4
8
9
9
11
2
13
12
3
9 ПОДШИПНИКИ 6203 ZZ-C3E / 6203 ZZ-C3E
10 КОНДЕНСАТОР
Электронасос Емкость
Однофазный
(230 В или 240 В)
RXm 4 20 μF 450 B
RXm 5 25 μF 450 B
11 ЭЛЕКТРОДВИГАТЕЛЬ
RXm: однофазный 230 В - 50 Гц
с тепловой защитой, встроенной в обмотку
RX: трехфазный 400 В - 50 Гц
– изоляция класса F,
– степень защиты IP X8
12
КАБЕЛЬ ЭЛЕКТРОПИТАНИЯ
Тип H07 RN-F
(с вилкой Schuko только для однофазных версий)
Стандартная длина 10 метров
13 ВНЕШНИЙ ПОПЛАВКОВЫЙ ВЫКЛЮЧАТЕЛЬ
Только для однофазных версий (поплавковый выклю-
чатель, перемещающийся вертикально, в версиях GM).

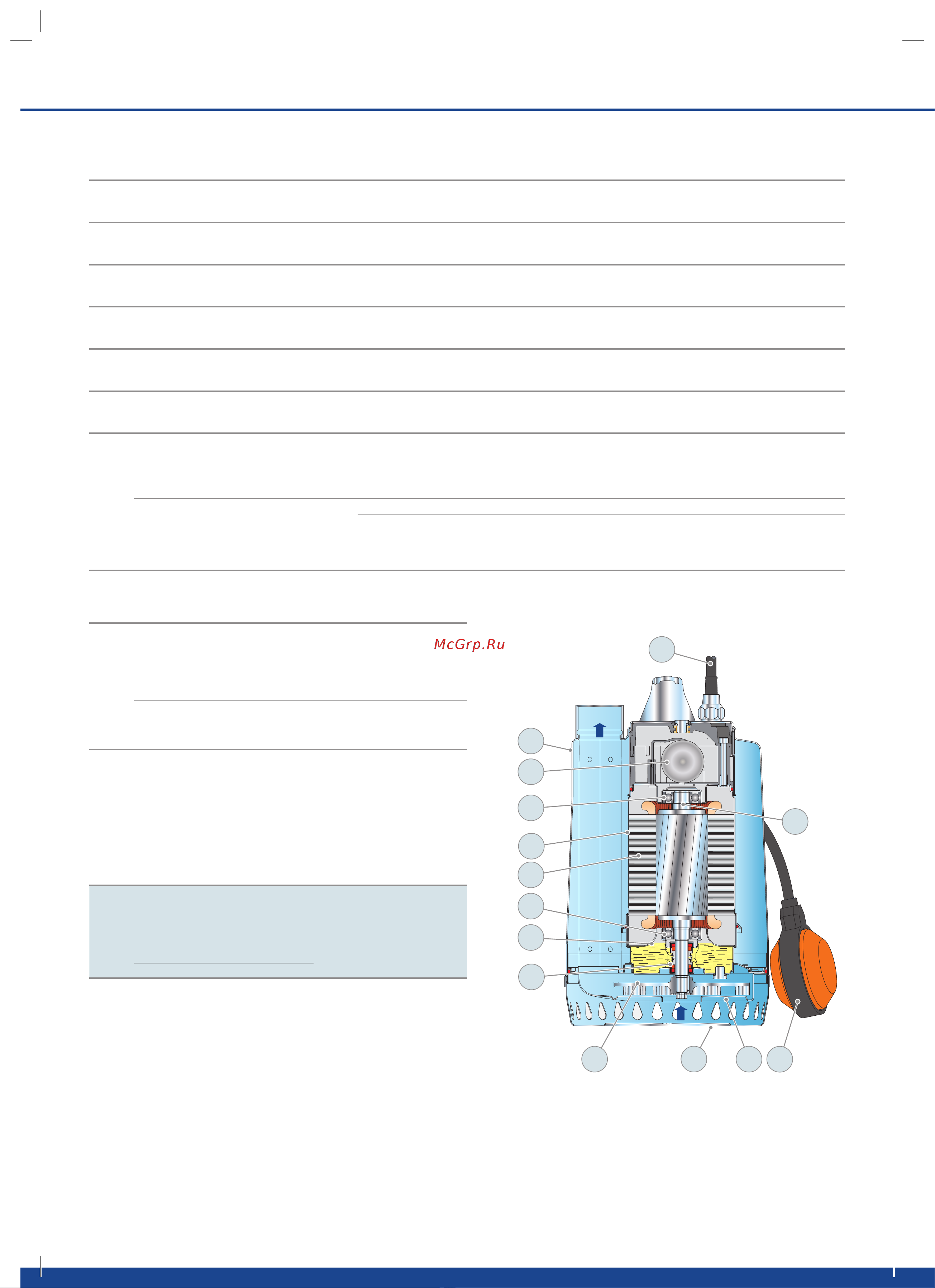

ПОЗ. КОМПОНЕНТ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
1 КОРПУС НАСОСА Нержавеющая сталь AISI 304, патрубок с резьбой согласно ISO 228/1
2 ВСАСЫВАЮЩАЯ РЕШЕТКА Нержавеющая сталь AISI 304
3 ДИФФУЗОР Нержавеющая сталь AISI 304
4 РАБОЧЕЕ КОЛЕСО Нержавеющая сталь AISI 304
5 КОРПУС ДВИГАТЕЛЯ Нержавеющая сталь AISI 304
6 КРЫШКА ДВИГАТЕЛЯ Нержавеющая сталь AISI 304
7 ВАЛ ДВИГАТЕЛЯ Нержавеющая сталь EN 10088-3 - 1.4104
8 ДВОЙНОЕ МЕХАНИЧЕСКОЕ ТОРЦЕВОЕ УПЛОТНЕНИЕ ВАЛА С ПРОМЕЖУТОЧНОЙ МАСЛЯНОЙ КАМЕРОЙ
Уплотнение Вал Позиция Материалы
Тип Диаметр Неподвижное кольцо Вращающееся кольцо Эластомер
MG1-14D SIC Ø 14 мм
Сторона двигателя Карборунд Графит NBR
Сторона насоса Карборунд Карборунд NBR
Содержание
- Погружные дренажные электронасосы 1
- 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 0 2
- Rxm 1 rx 1 0 25 0 33 2
- Rxm 2 rx 2 0 37 0 50 2
- Rxm 3 rx 3 0 55 0 75 2
- Rxm 4 rx 4 0 75 1 2
- Rxm 5 rx 5 1 1 1 5 2
- Напор h метры 2
- Однофазный трехфазный квт л с 2
- Производительность q 2
- Рабочие характеристики и технические данные 50 гц n 2900 об мин 2
- Тип мощность p2 q 2
- Rx 1 2 3 3
- Оглавление 3
- Поз компонент конструктивные характеристики 3
- Потребляемый ток 4
- Размеры и вес 4
- Типовая схема монтажа 4
- Типовая схема монтажа версия с вертикально перемещающимся поплавковым выключателем 4
- Rx 4 5 5
- Поз компонент конструктивные характеристики 5
- Потребляемый ток 6
- Размеры и вес 6
- Типовая схема монтажа 6
- Типовая схема монтажа версия с вертикально перемещающимся поплавковым выключателем 6
