280
TM

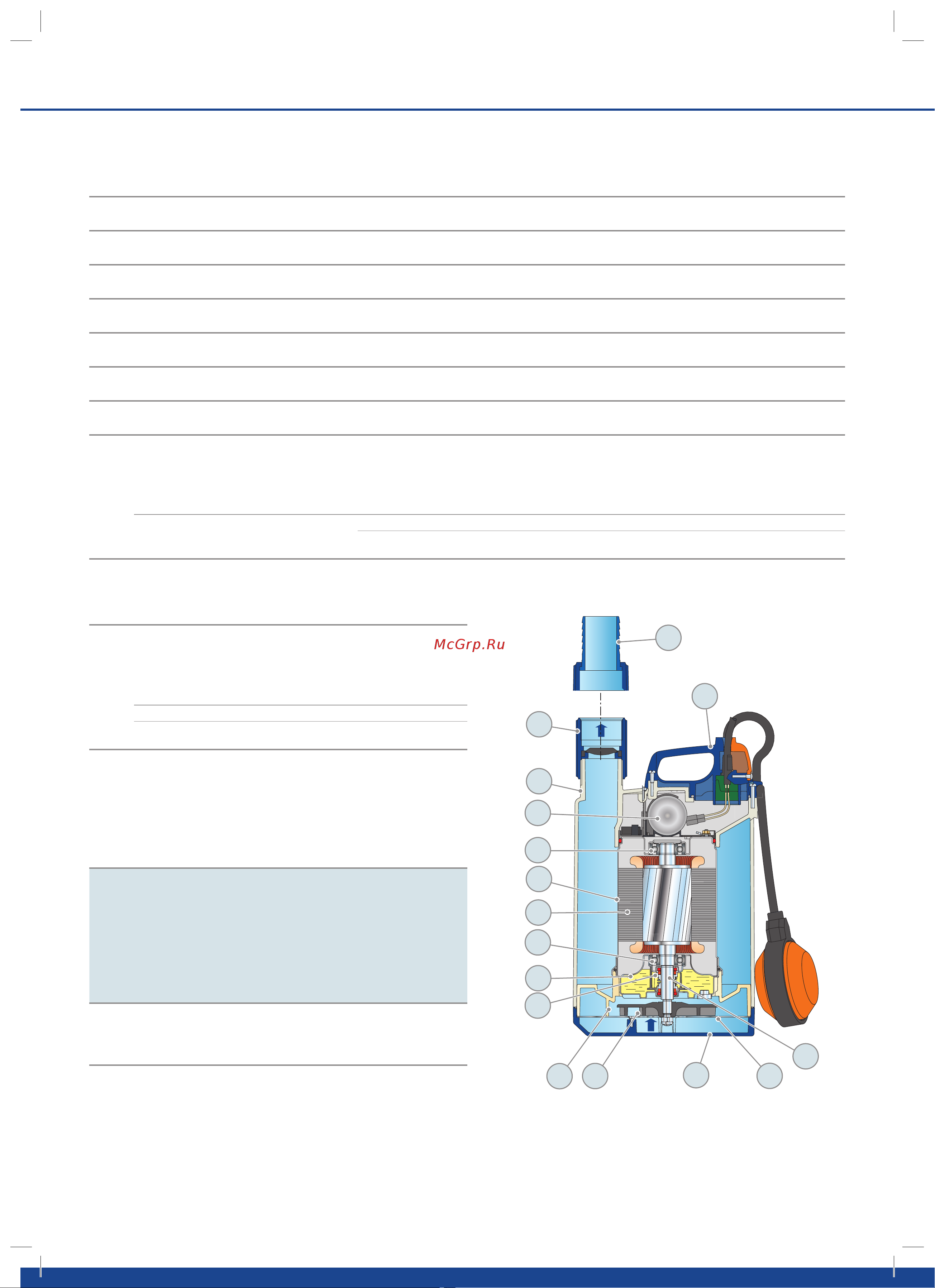

TOP 4-5 N
1
11
6
8
7
9
4
5
10
10
12
2
15
14
13
3
10 ПОДШИПНИКИ 6203 ZZ / 6203 ZZ
11 КОНДЕНСАТОР
Электронасос Емкость
Однофазный
(230 В или 240 В)
TOP 4 N 16 μF 450 B
TOP 5 N 20 μF 450 B
12 ЭЛЕКТРОДВИГАТЕЛЬ
TOP: однофазный 230 В - 50 Гц
c тепловой защитой, встроенной в обмотку.
– изоляция класса F,
– степень защиты IP X8
13 РУЧКА В СБОРЕ
(герметично залитый смолой кабельный ввод)
В комплекте:
– кабель электропитания длиной 10 метров, тип H07RN-F,
с вилкой Schuko
– внешний поплавковый выключатель
(поплавковый выключатель, перемещающийся верти-
кально, в версиях GM)
14 ШТУЦЕР И КОЛЬЦЕВАЯ ГАЙКА
Штуцер Ø 41 мм
15 МУФТА
Технополимер,
с резьбой
1½
" и встроенным откидным об-
ратным клапаном
ПОЗ. КОМПОНЕНТ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
1 КОРПУС НАСОСА Технополимер
2 ВСАСЫВАЮЩАЯ РЕШЕТКА Технополимер
3 КРЫШКА НА ВСАСЫВАНИИ Нержавеющая сталь AISI 304
4 ДИФФУЗОР Технополимер
5 РАБОЧЕЕ КОЛЕСО Noryl FE1520PW
6 КОРПУС ДВИГАТЕЛЯ Нержавеющая сталь AISI 304
7 КРЫШКА ДВИГАТЕЛЯ Нержавеющая сталь AISI 304
8 ВАЛ ДВИГАТЕЛЯ Нержавеющая сталь EN 10088-3 - 1.4104
9 ДВОЙНОЕ ТОРЦЕВОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ ВАЛА С ПРОМЕЖУТОЧНОЙ МАСЛЯНОЙ КАМЕРОЙ
Уплотнение Вал Позиция Материалы
Тип Диаметр Неподвижное кольцо Вращающееся кольцо Эластомер
MG1-14D SIC Ø 14 мм
Сторона двигателя Карборунд Графит NBR
Сторона насоса Карборунд Карборунд NBR
