Pedrollo ZDm 1 AR-E 5m Технический паспорт онлайн

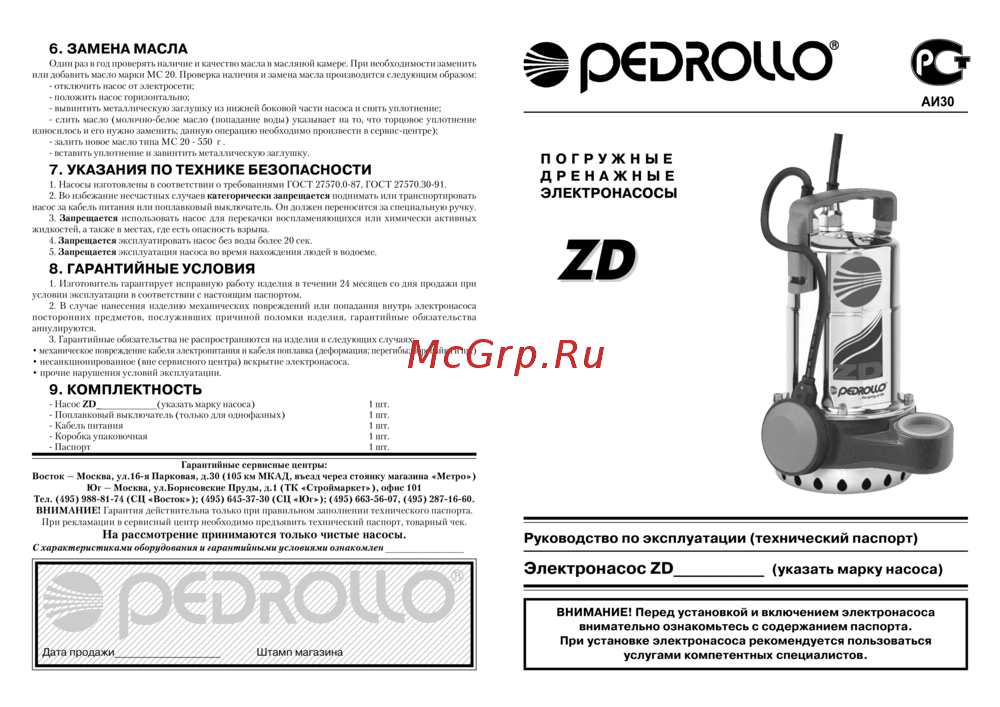

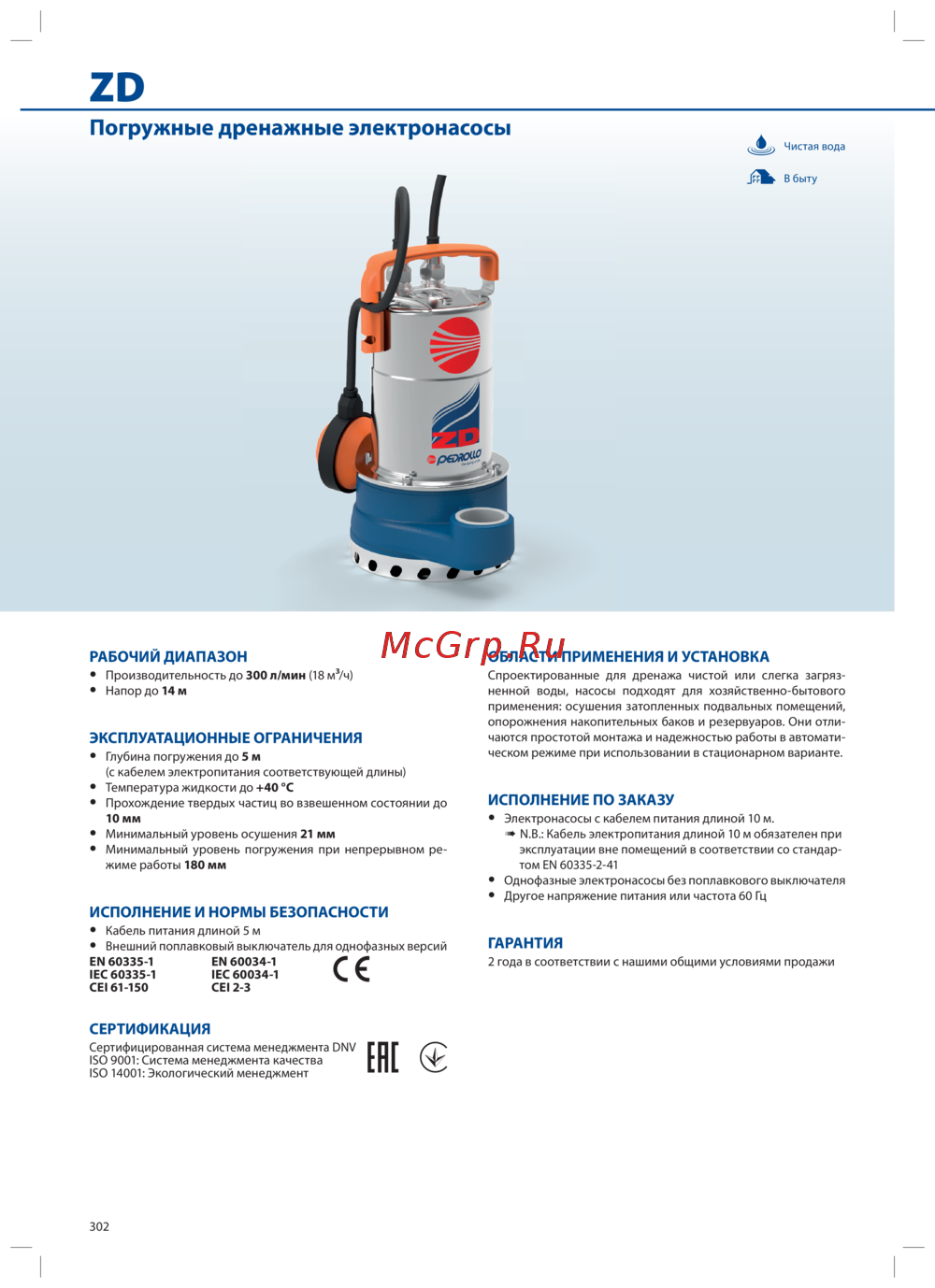

ZD
ПОГРУЖНЫЕ
ДРЕНАЖНЫЕ
ЭЛЕКТРОНАСОСЫ
Руководство по эксплуатации (технический паспорт)
Электронасос ZD___________ (указать марку насоса)
ВНИМАНИЕ! Перед установкой и включением электронасоса
внимательно ознакомьтесь с содержанием паспорта.
При установке электронасоса рекомендуется пользоваться
услугами компетентных специалистов.
ZD
6. ЗАМЕНА МАСЛА
Один раз в год проверять наличие и качество масла в масляной камере. При необходимости заменить
или добавить масло марки МС 20. Проверка наличия и замена масла производится следующим образом:
отключить насос от электросети;
положить насос горизонтально;
вывинтить металлическую заглушку из нижней боковой части насоса и снять уплотнение;
слить масло (молочнобелое масло (попадание воды) указывает на то, что торцовое уплотнение
износилось и его нужно заменить; данную операцию необходимо произвести в сервисцентре);
залить новое масло типа МС 20 550 г .
вставить уплотнение и завинтить металлическую заглушку.
7. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
1. Насосы изготовлены в соответствии о требованиями ГОСТ 27570.087, ГОСТ 27570.3091.
2. Во избежание несчастных случаев категорически запрещается поднимать или транспортировать
насос за кабель питания или поплавковый выключатель. Он должен переносится за специальную ручку.
3. Запрещается использовать насос для перекачки воспламеняющихся или химически активных
жидкостей, а также в местах, где есть опасность взрыва.
4. Запрещается эксплуатировать насос без воды более 20 сек.
5. Запрещается эксплуатация насоса во время нахождения людей в водоеме.
8. ГАРАНТИЙНЫЕ УСЛОВИЯ
1. Изготовитель гарантирует исправную работу изделия в течении 24 месяцев со дня продажи при
условии эксплуатации в соответствии с настоящим паспортом.
2. В случае нанесения изделию механических повреждений или попадания внутрь электронасоса
посторонних предметов, послуживших причиной поломки изделия, гарантийные обязательства
аннулируются.
3. Гарантийные обязательства не распространяются на изделия в следующих случаях:
• механическое повреждение кабеля электропитания и кабеля поплавка (деформация; перегибы; перепайка и пр.)
• несанкционированное (вне сервисного центра) вскрытие электронасоса.
• прочие нарушения условий эксплуатации.
9. КОМПЛЕКТНОСТЬ
Насос ZD___________(указать марку насоса) 1 шт.
Поплавковый выключатель (только для однофазных) 1 шт.
Кабель питания 1 шт.
Коробка упаковочная 1 шт.
Паспорт 1 шт.
Гарантийные сервисные центры:
Восток — Москва, ул.16я Парковая, д.30 (105 км МКАД, въезд через стоянку магазина «Метро»)
Юг — Москва, ул.Борисовские Пруды, д.1 (ТК «Строймаркет»), офис 101
Тел. (495) 9888174 (СЦ «Восток»); (495) 6453730 (СЦ «Юг»); (495) 6635607, (495) 2871660.
ВНИМАНИЕ! Гарантия действительна только при правильном заполнении технического паспорта.
При рекламации в сервисный центр необходимо предъявить технический паспорт, товарный чек.
На рассмотрение принимаются только чистые насосы.
С характеристиками оборудования и гарантийными условиями ознакомлен ______________
1234567890123456789012345678901212345678901234567890123456789012123456
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1
23456789012345678901234567890121234567890123456789012345678901212345
6
1234567890123456789012345678901212345678901234567890123456789012123456
Дата продажи____________________ Штамп магазина
