1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Водяные насосы серии ZD предназначены для перекачивания чистой и слегка загрязненной воды с
диаметром взвешенных частиц не более 10 мм; с автоматическим включением и отключением насоса при
достижении водой максимального и минимального уровня соответственно. Уровень включения и
выключения насоса устанавливается при помощи поплавкового выключателя. Обычное использование
насоса предусматривает откачку воды из водоемов слабой загрязненности с ровной поверхностью дна, а
также из водных резервуаров не содержащих глубокий осадок, из затопленных помещений, таких как
подвалы, боксы, дачные домики, коттеджи, односемейные дома, а также для опорожнения аквариумов,
ванн и переработки бытовых стоков.
ВНИМАНИЕ! Проточная часть насоса опасна! Рабочее колесо опасно как нож!
Категорически запрещается трогать руками нижнюю, проточную часть насоса, переворачивать
насос при соединенном с электросетью двигателем.
Категорически запрещается проверять свободный ход вращения вала и рабочего колеса при
включенном в сеть электронасосе.
ВНИМАНИЕ! Не позволяйте детям приближаться к насосу и трогать его как во включенном,
так и в выключенном состоянии, также не позволяйте детям трогать электропроводку насоса.
2. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Насосы ZD поставляются в коробках из твердого картона, с паспортом, в комплекте с кабелем питания,
готовые к установке.

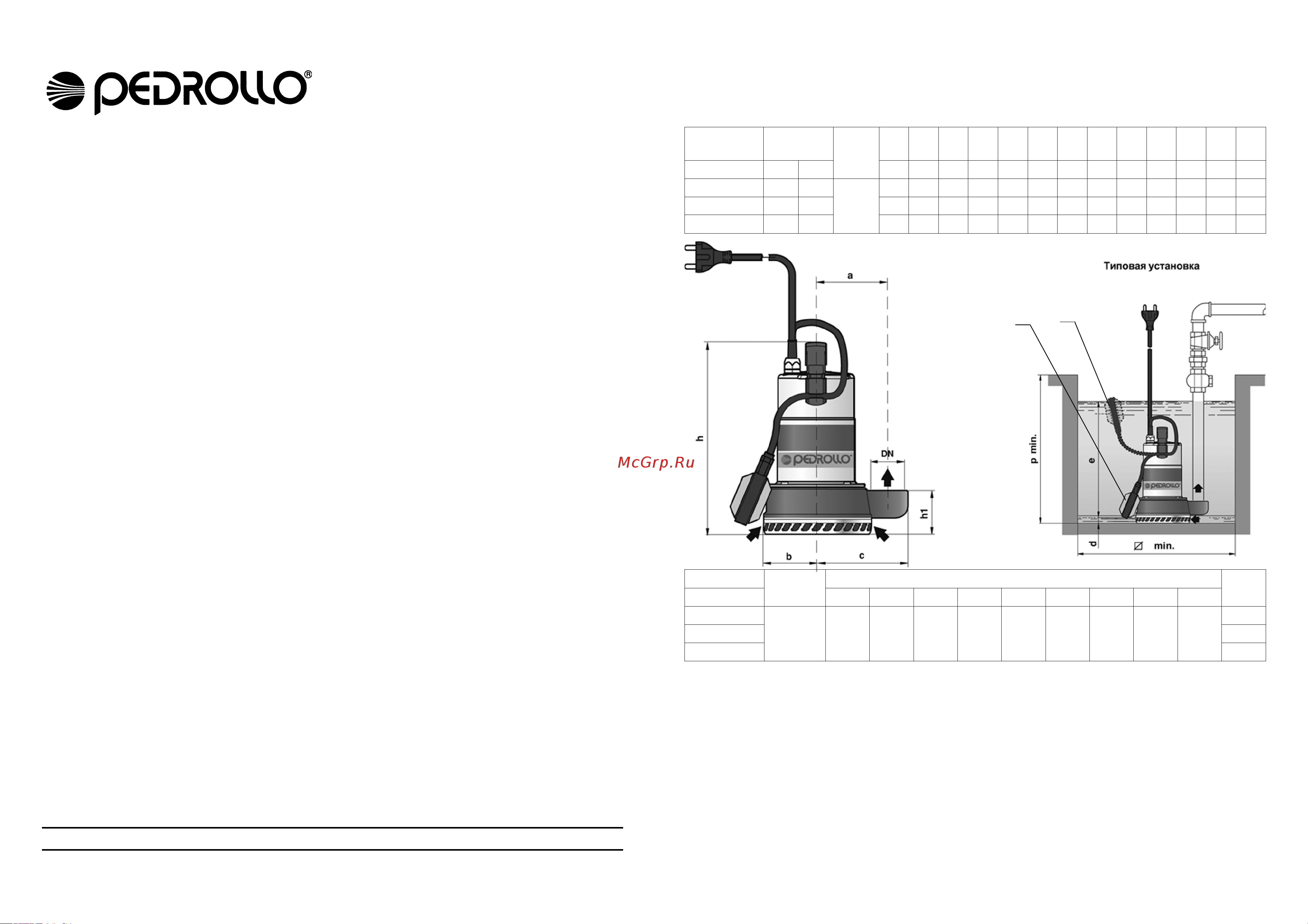

Насос устанавливается на ровное и твердое дно водоема, либо может работать подвешенным за спе
циальную рукоятку. При присоединении насоса к электропитанию включение происходит при поднятии
поплавка (положение (а)). При уменьшении уровня воды в водоеме насос выключается автоматически,
за счет наклона поплавка вниз (положение (б)). Также отключение насоса можно произвести за счет
отключения кабеля питания от электросети.
Стационарная установка возможна внутри колодцев с минимальными размерами 450х450х450 мм.
Установка обратного клапана на нагнетательном трубопроводе позволяет избежать потока воды в обратном
направлении после остановки насоса.
Запрещается эксплуатация насоса без воды. Правильное охлаждение двигателя обеспечивается
жидкостью в которую погружен насос. Допускается эксплуатация насоса в частично погруженном
состоянии min 190 mm от дна электронасоса.
При эксплуатации насоса должны соблюдаться следующие требования:
 максимальная температура жидкости +40° С
 максимальный размер примесей жидкости 10 мм
 максимальная высота подъема воды 14 м
 максимальная плотность жидкости 1,1 кг/литр
 минимальный уровень опорожнения от дна 15 мм
 рабочее напряжение для ZDm 220В/50 Гц ± 5%
ВНИМАНИЕ! Запрещается опускать насос на глубину более 5 м от поверхности воды.
3. ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ
Насосы серии ZD готовы к подключению. Перед подключением проверьте соответствие напряжения
сети со справочными данными на табличке насоса. Правильность направления вращения рабочего колеса
указывает стрелка между двигателем и корпусом насоса. Установка насоса должна производиться в
соответствии с требованиями , предъявмяемыми к установке электрогидравлических машин.
ВНИМАНИЕ! Категорически запрещается эксплуатация насоса при нахождения людей в водоеме.
4. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические данные при n=2900 об/мин. Q  производительность (м.куб/час)
H общая манометрическая высита в метрах
5. КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
КОРПУС НАСОСА из чугуна, снабжен нагнетательным патрубком с трубной резьбой.
КОРПУС ДВИГАТЕЛЯ из нержавеющей стали.
ВСАСЫВАЮЩИЙ ФИЛЬТР из нержавеющей стали.
РАБОЧЕЕ КОЛЕСО из технополимера (Noryl®GFN3V), открытого типа.
ВЕДУЩИЙ ВАЛ из нержавеющей стали.
МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ из карбида кремния со стороны насоса и уплотнительное кольцо
со стороны двигателя.
ЭЛЕКТРОДВИГАТЕЛЬ в масляной ванне, индуктивный, закрытого типа, со встроенным термозащитным
приспособлением (аварийньм выключателем) в однофазных модификациях. Класс изоляции B.
СТЕПЕНЬ ЗАЩИТЫ IP68
КАБЕЛЬ ПИТАНИЯ погружного типа из неопрена. Серийная комплектация 5м.
ЬЛЕДОМ
АСОСАН
ьтсонщоМ
,Q
м
3
ч/
ним/л
05.10.35.40.65.70.95.010.215.310.515.610,81
йынзафондотBк.с.л
0520557001521051571002522052572003
EIB1mDZ
73.005,0
м,Н
5.885.75.65.58
.45.35.21
EIA1mDZ
05.007,0115.01019 5.85.75.65.545.25.1
EIRA1mDZ
06.058,0415.31312.215.115.015.93.877.55.42.32
б
а
пиТ
кобуртаП
ND
мм,ыремзаР
гк
йынзафондоabch1hdep
EIB1mDZ
"2/11011182416137712.лугер054054
9,01
EIA1mDZ
5,11
EIRA1mDZ
8,11
