![Starline A66 [160/459] Схема подключения](/views2/1828072/page160/bga0.png)
StarLine A96, AS96, B96, D96 – StarLine A96, AS96, В96, D96
Инструкция по установке – 160
1.
2.
3.
4.
5.
6.
7.
8.
с основным блоком. Если связь не установлена, то двигатель будет блокироваться при каждом начале
движения.
Подключение к цепям питания +12В.
Этот тип подключение рекомендуется для использования в качестве сервисного реле.

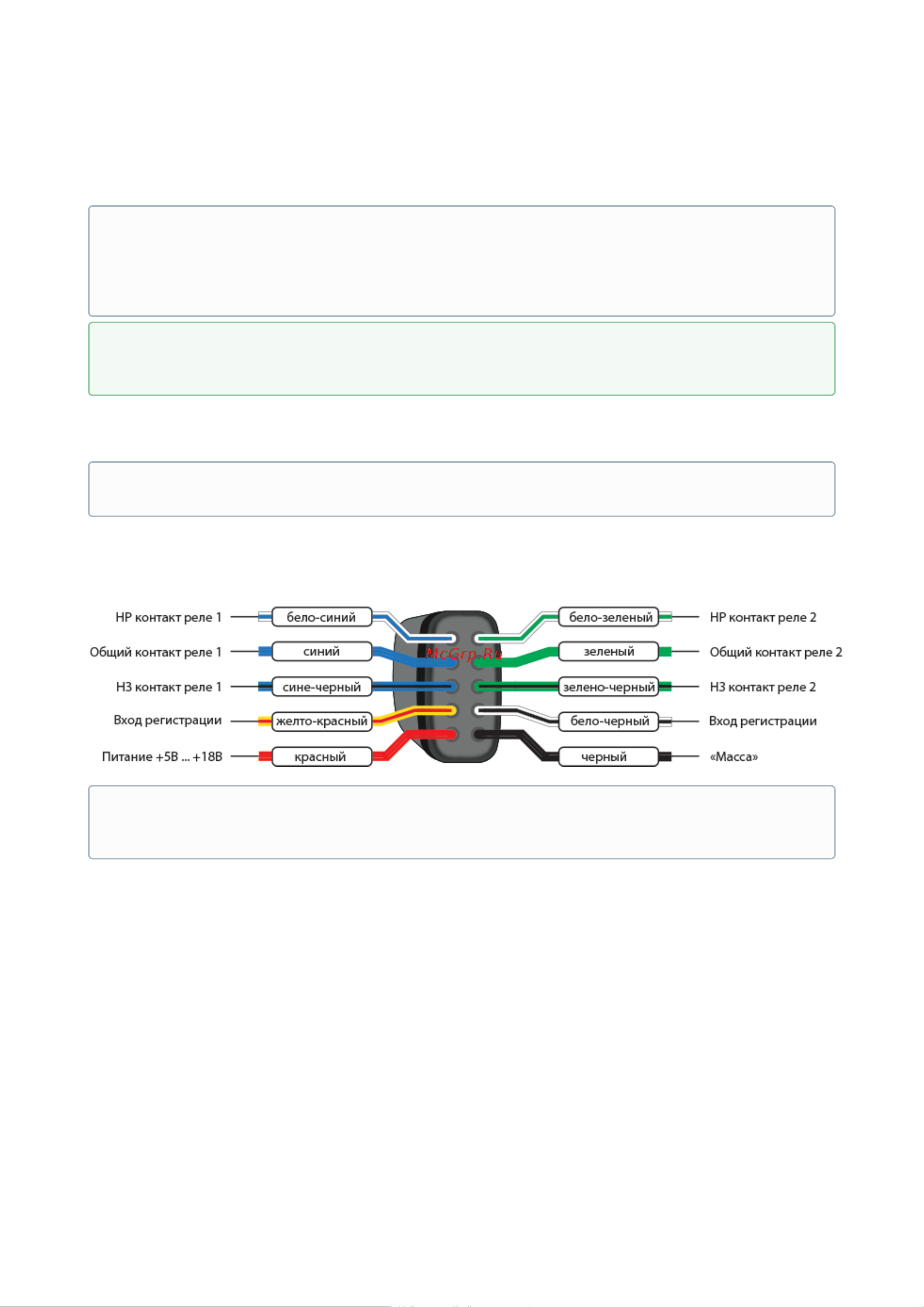

8.4.12.6 Схема подключения
После подключения реле зарегистрируйте его в охранный комплекс:
Отключите питание от микрореле.
Соедините между собой бело-черный и желто-красный провода.
Нажмите сервисную кнопку 7 раз.
Включите зажигание.
Последуют 7 световых сигналов на сервисной кнопке и сирены, означающих вход в режим
регистрации.
Подайте питание на микрореле.
Через 10 секунд успешная регистрация будет подтверждена 2 сигналами светодиода на
сервисной кнопке и сирены.
Разомкните бело-черный и желто-красный провода.
Для блокировки двигателя при потере связи с основным блоком функция «Блокировка
двигателя №1» и«Блокировка двигателя №2» должна быть назначена на канал. В случае
реализации блокировки через гибкую логику— при потере связи двигатель блокироваться не
будет.
Функция доступна для версии ПО 1.2.0 и выше цифрового микрореле и 2.17.4 и выше охранного
комплекса StarLine.
Назначьте на каналы микрореле необходимые функции в приложении StarLine Мастер.
При параллельном соединении двух контактных групп обоих реле максимально допустимый
ток будет не более 1А.
