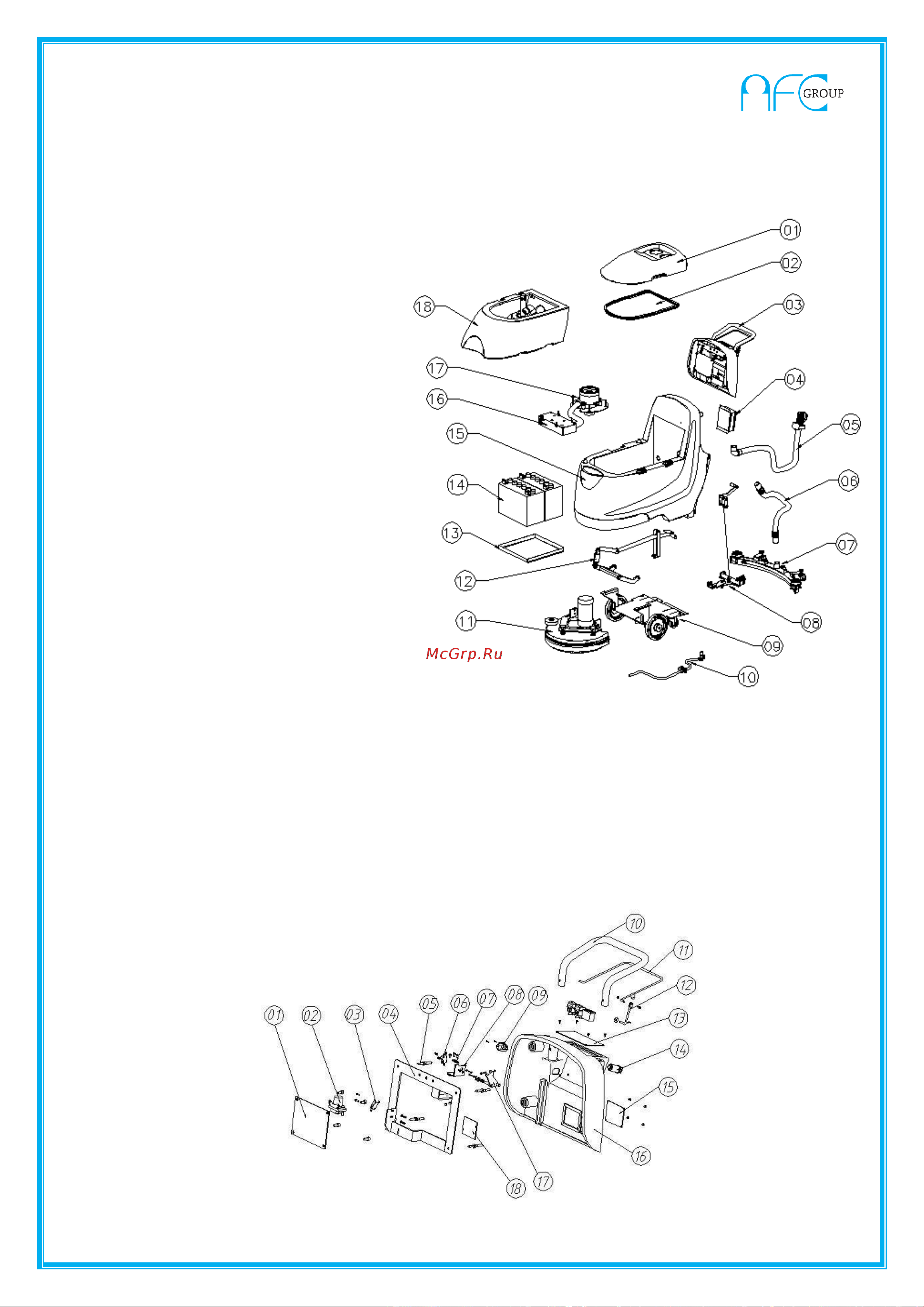

Подробная схема машины
Список частей машины
01 крышка бака для грязной воды
02 резиновая прокладка
03 ручка
04 встроенное зарядное устройство
05 сливной шланг
06 всасывающий шланг стяжки
07 стяжка
08 регулировка стяжка
09 ходовая часть
10 шланг для подачи раствора
11 щётка
12 подъёмный механизм
13 контейнер для аккумуляторов
14 аккумулятор
15 бак для чистой воды
16 шумоглушитель
17 всасывающий двигатель
Список частей панели управления
10
03—01 пластина из ПВХ 03—02 реле
03—03 переключатель 03—04 держатель
03—05 болт M8*90 03—06 переключатель
03—07 пружина 03—08 опора переключателя
03—09 разъём для зарядки 03—10 металлическая ручка
03—11 переключатель 03—12 соединительное звено
03—13 панель управления 03—14 выключатель питания
03—15 крышка предохранителя 03—16 задняя крышка
03—17 пусковой переключатель 03—18 предохранитель
