Pandora DXL 4200 [3/5] Подключение базового блока системы

Подключение базового блока системы

Провод «1» (Черный) («Масса») должен быть присоединен к массе. Данный

провод подсоединяется при монтаже в первую очередь.

Провод «8» (Красный) («Питание») должен быть присоединен к надежному

проводнику с постоянным напряжением +12В. Напряжение питания базового

блока не должно пропадать ни при каких условиях.

Провод «2» (Оранжевый) («Указатель поворота») должен быть присоединен

к проводу (+) управления левым указателем поворота (максимальный ток

нагрузки 7,5А)

Провод «4» (Оранжевый) («Указатель поворота») должен быть присоединен

к проводу (+) управления правым указателем поворота (максимальный ток

нагрузки 7,5А)

Провод «7» (Фиолетовый) («Сирена») подключается к проводу (+) управления

сиреной (максимальный ток нагрузки 3А)

Провод «9» (Жёлтый) («Зажигание») подключается к замку зажигания или

другому проводу, на котором появляется +12В в момент включения зажигания

и не пропадает ни при каких обстоятельствах до момента выключения

зажигания.

Провод «3» (Белый) («Тахометр») подключается к проводу тахометра,

или цепи, где устойчиво присутствуют импульсы любой полярности,

соответствующие (пропорциональные) частоте вращения вала двигателя.

Обязательно подключать при если используются функции автоматического и

дистанционного управления двигателем.

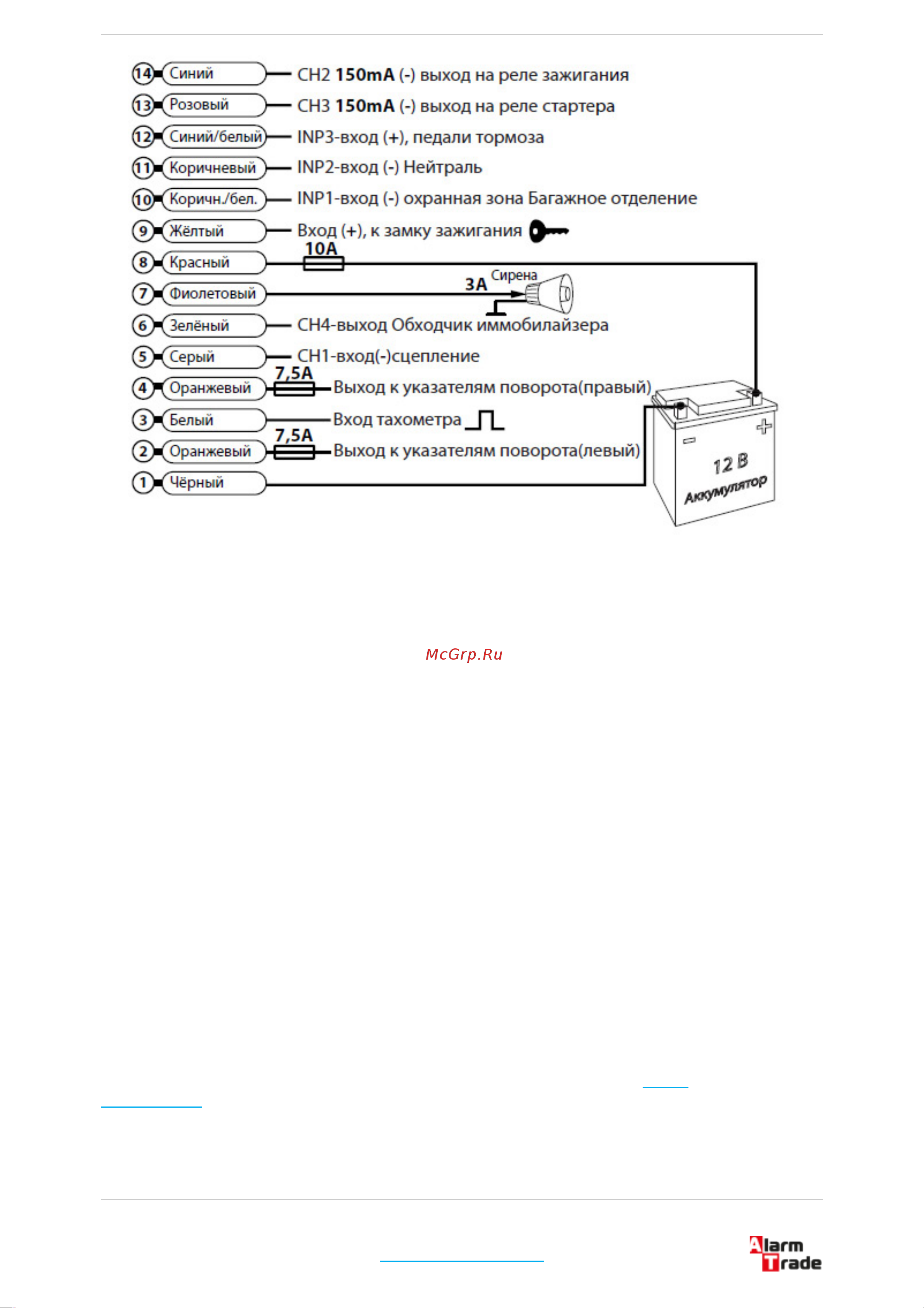

Программируемые входы/выходы (провода: 5, 6, 10, 11, 12, 13, 14) значение,

полярность и нагрузочная способность данных выводов приведена на схеме

подключения
