Руководство по эксплуатацииОхранно-сервисная система Pandora DX-50
Разъем Х 5 (релейный модуль запуска)
Провод «1» (Синий) (CH7) — Заводская настройка «Блокировка NO». Канал использует ся
для управления реле блокировки с нормально-разомкнутой логикой работы (масса появляется
при включении зажигании, при выключенном режиме «охрана»). Отрицательный выход допол-
нительного ка нала с максимальной нагрузочной способностью 200мА, выход является универ-
сальным, может работать в соответствии с выбранной логикой.
Провод «2» (Оранжевый) (CH6) — Заводская настройка «ACC». Канал назначен для управ-
ления аксессуарами (ACC). При разрешении пункта «Автомобиль с кнопкой START/STOP» канал
будет управлять педалью тормоза при автоматическом запуске. Отрицательный выход допол-
нительного ка нала с максимальной нагрузочной способностью 200мА, выход является универ-
сальным, может работать в соответствии с выбранной логикой.
Провод «3» (Коричневый) (CH9) — Заводская настройка «Зажигание». Выход для включения
зажигания автомобиля. Необходим для реализации функции автоматического запуска, турбо-
таймера, поддержки зажигания и реализации подключения зажигание в разрыв. При разре-
шении п. (Автомобиль с кнопкой START/STOP) канал будет работать в импульсном режиме для
управления кнопкой. Отрицательный выход дополнительного ка нала с максимальной нагру-
зочной способностью 200мА, выход является универсальным, может работать в соответствии
с выбранной логикой.
Провод «4» (Зеленый) (CH8) — Заводская настройка «Обходчик». Выход активируется при
автоматическом запуске двигателя. Отрицательный выход дополнительного ка нала с макси-
мальной нагрузочной способностью 200мА, выход является универсальным, может работать в
соответствии с выбранной логикой.
Провод «5» (Желтый) (CH10) — Заводская настройка «Стартер». Выход для включения стар-
тера автомобиля. Отрицательный выход дополнительного ка нала с максимальной нагрузочной
способностью 200мА, выход является универсальным, может работать в соответствии с выбран-
ной логикой.
Провод «6» (Красный) - постоянное«Питание» +12В релейного модуля.

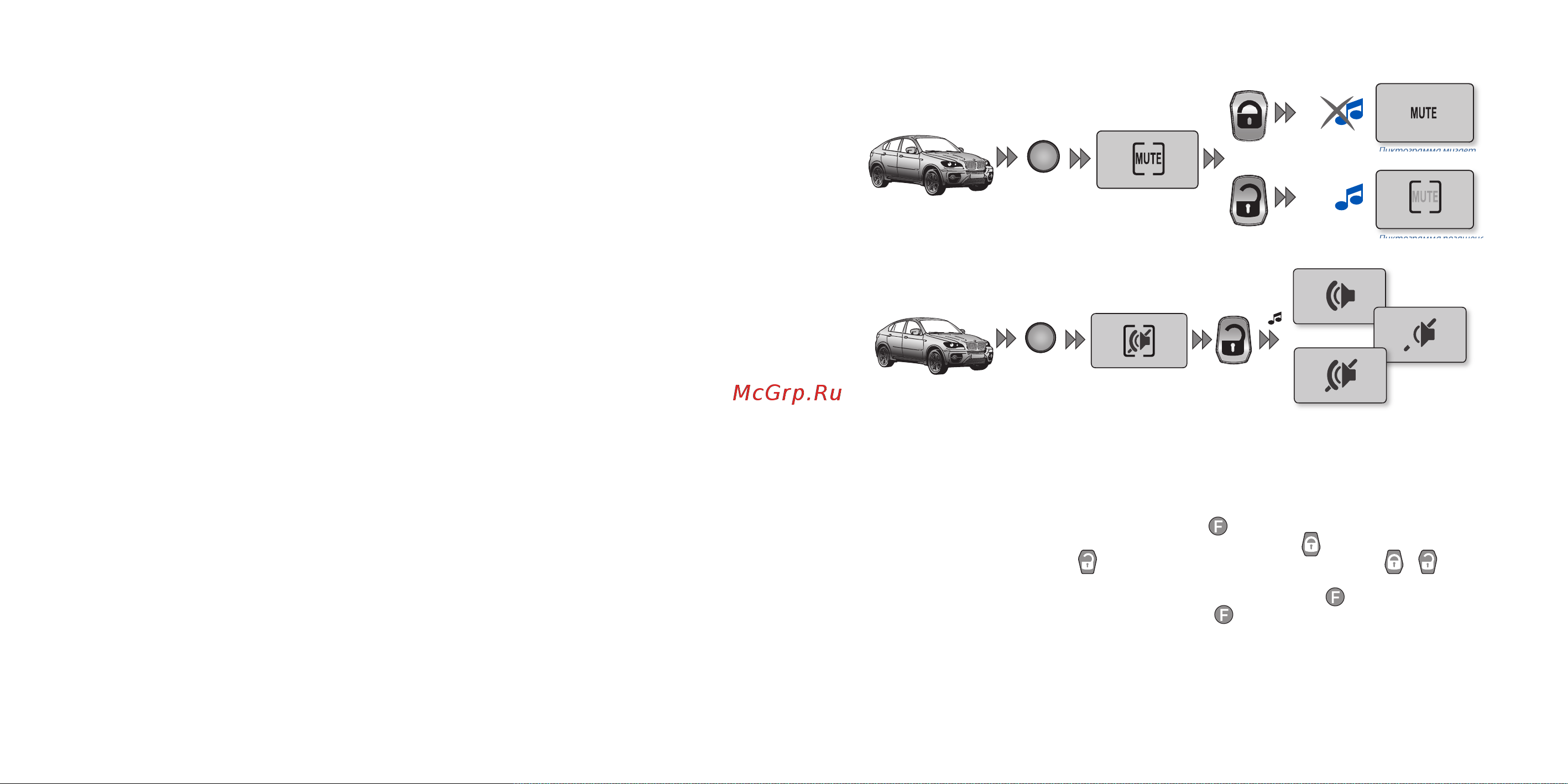

Беззвучный режим работы брелока
Пиктограмма мигает.
Звуковые сигналы выключены
Пиктограмма погашена
Звуковые сигналы включены
Нажатиями
выберите
F
Пи
Пи
кт
кт
ог
ог
ра
ра
мм
мм
а
а
ми
ми
га
га
ет
ет
П
Пи
т
кт
ог
ог
ра
ра
мм
а
а
по
по
га
га
е
ше
на
нажмите
коротко
~~
~~
Настройка звуковых оповещений сирены
нажатиями
выберите
~~
Нажатиями
выберите
F
1
2
3
Все сигналы
включены
Тревожные
и предупредительные
сигналы выключены
Предупредительные
сигналы выключены
Установка времени и будильника
Установка часов
Для установки времени нажатиями на кнопку выберите пиктограмму часов. При этом
все цифры часов начнут мигать. Короткими нажатиями накнопки установите требуемое зна-
чение часов, нажатиями кнопки - минуты. Длительные нажатия на кнопки и приводят
к быстрому перебору значений.
Для перехода к установке будильника – коротко нажмите кнопку , для выхода из режима
программирования нажмите и удерживайте кнопку в течение 1 сек., или выход произойдет
автоматически через 10 сек.
