Pandora DXL 3900 Схема подключения онлайн

Pandora DXL 3900 Схема подключения онлайн
Pandora DXL
model: 39OO

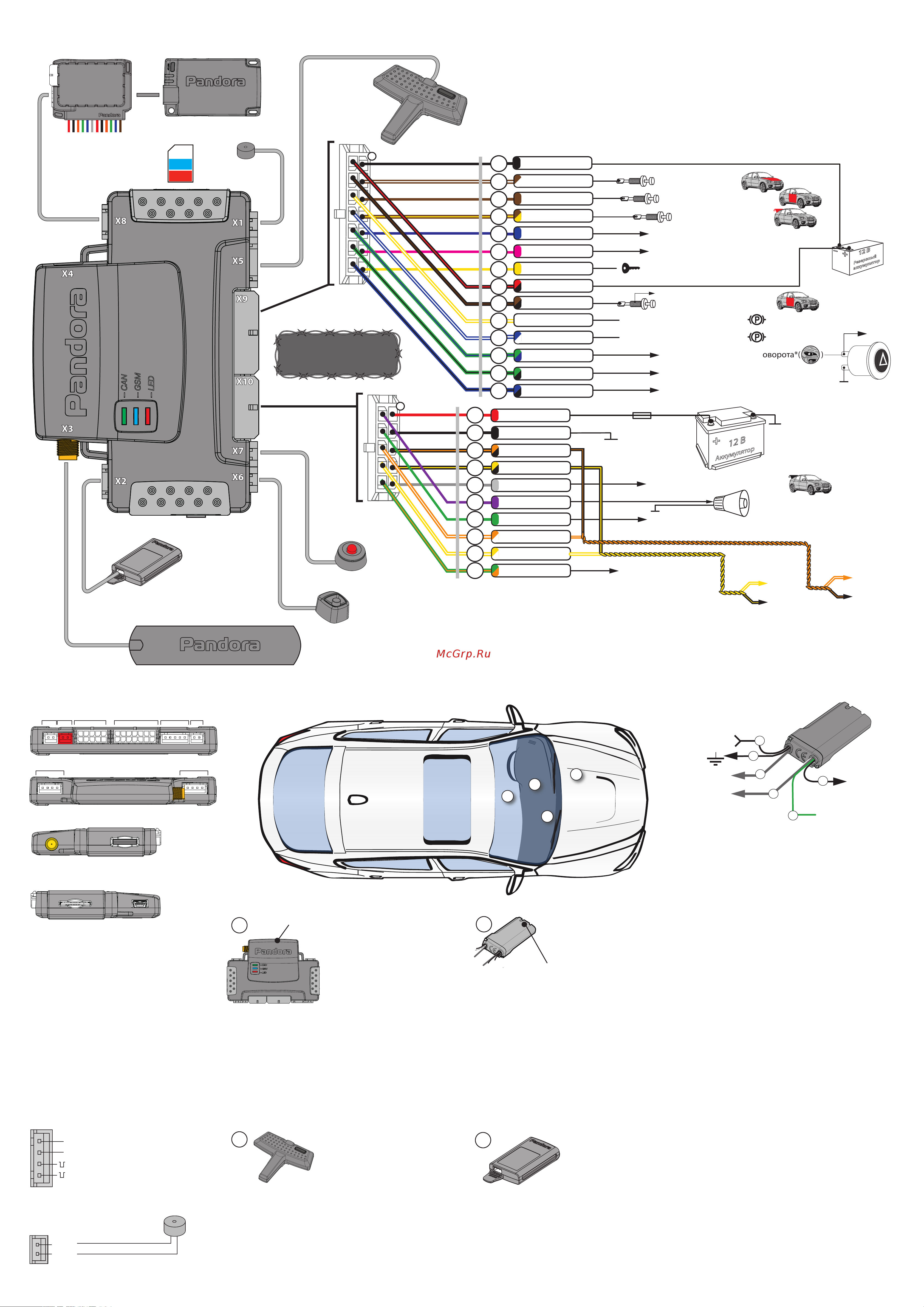

Схема подключения
* - Значения по умолчанию. При необходимости измените путем программирования настроек системы.
Разъёмы базового блока Подключение радиорелеРасположение блоков системы
1
Подключение дополнительного датчика
Входы отрабатывают импульсы отрицательной
полярности длительностью не менее 0,3 сек.
X9
+12V
(постоянно)
GND
(отключаемый)
Вход
(срабатывания пред. уровня)
Вход
(срабатывания осн. уровня)
ВНИМАНИЕ!
По окончании монтажа системы обязательно выберите в программе Pandora DXL Loader
модель автомобиля (протоколы СAN-шин) для корректной работы системы с Вашим автомобилем.
1
Антенна 2,4 Ghz
2
Радиореле блокировки IS 121
3
RFM-антенна
Базовый блок
RF-модуль
Рекомендуется располагать
базовый блок системы под
«торпедой» или в районе
приборной панели разъемами вниз.
При этом обеспечьте жесткое
крепление к кузову автомобиля или
деталям непосредственно
связанным с кузовом. Встроенная
GSM-антенна не должна
экранироваться металлическими
элементами конструкции
автомобиля. В случае если место
установки не обеспечивает
устойчивого приема сигнала
сотовой сети, необходимо
использовать внешнюю
GSM-антенну (в комплект не
входит).
Рекомендуется располагать
RF-модуль на лобовом стекле. При
этом обеспечить расстояние от
металлических частей кузова до
RFM-антенн не менее 7 см. Учтите,
что наличие встроенного обогрева
лобового стекла может снизить
дальность работы радиоканала.
Радиореле блокировки со
встроенным акселерометром
допускается располагать в
моторном отсеке. При этом
недопустимо экранировать
зону встроенной
антенны 2,4 ГГц. Необходимо обеспечить
жесткое крепление к кузову автомобиля или
неподвижным жгутам проводов. Запрещено
прятать в жгуты проводов. В зависимости от
настроек системы, питание радиореле
подключается либо от зажигания, либо
постоянное. Реле нормально замкнутое,
блокировку осуществляет только при наличии
несанкционированного перемещения
автомобиля. ВНИМАНИЕ! Запрещено
размещать радиореле непосредственно на
двигателе!
GSM/GLONASS - приёмник NAV-02
4
GPS/GLONASS-приемник
рекомендуется располагать
вблизи лобового стекла под
панелью приборов
встроенная в
GPS/GLONASS-приемник
антенна должны быть направлена в сторону
остекления Ориентация антенны в корпусе
указана в инструкции к GPS/GLONASS-приемнику.
Запрещается экранировать!
Пластиковые панели внутренней отделки кузова
автомобиля не являются экраном.
ВНИМАНИЕ!!! Подробное
руководство по монтажу
доступно на сайте
www.manuals.alarmtrade.ru
1
3A
12 В
Аккумулятор
CAN1-L
CAN1-H
CAN2-L
CAN2-H
CAN1
CAN2
Сирена
Выход CH4 кодовый канал
Выход CH1 открывания багажника* ( )
LIN (K-LINE)
250mA (-)
250mA (-)
3A (+)
Красный
Оранж./Черн.
Черный
Серый
Фиолетовый
Зеленый
Оранж./Бел.
Зел./Оранж.
Желт./Белый
Желт./Черный
1
2
3
4
5
6
7
8
9
10
X10
1
к штатной
проводке
Выключатели дверей салона ( )
Выключатель капота ( )
Выключатели дверей салона ( )
+12V
Выключатель багажника ( )
Вход от кнопки педали тормоза ( )
( ) К замку зажигания
(-)
(-)
(-)
(+)
(-)
(+)
(+)
Вход от кнопки педали тормоза ( )
12 В
Резервный
аккумулятор
Выход CH3
250mA (-)
Выход CH2
250mA (-)
12В
max=4A/ч
Выход CH6 К центральному замку запирание*
250mA (-)
Выход CH5 К указателям поворота*( )
250mA (-)
Выход CH7 К центральному замку отпирание*
250mA (-)
X9
Белый/Синий
Зелен./Синий
Черный
Коричневый
Корич./Желт.
Корич./Белый
Желтый
Красн./Черн.
Корич./Черн.
Белый/Желт.
Синий
Розовый
Зелен./Черн.
Синий/Черн.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
X10
X9
X5
X8
Резервное питание
GPS/GLONASS приёмник
(в комплект не входит)
RF-модуль
Индикатор
состояния
X7
X2
X3
X3
SIM
X1
X3
Микрофон
Антенна GSM
(в комплект не входит)
Кнопка
«VALET»
mini-USB
или
2
6
5
1
4
+12В
К блокируемой
цепи (20А)
кодовый канал
к модулю HM-05
программирование
3
X1 - Разъём микрофона
X2 - Разъём GPS/GLONASS приёмника
X3 - Разъём GSM-антенны
X4 - mini-USB разъём программирования,
обновления ПО, чтения расширенной
истории событий
Х5 - Разъём RF-модуля
X6 - Разъём кнопки VALET
X7 - Разъём светодиодного индикатора
состояния
X8 - Разъём дополнительного двухуровневого
датчика
X9 - Основной разъём
X10 - Дополнительный разъём
Провод «1» (Черный) реле блокировки должен
быть присоединен к кузову автомобиля или
надежному проводнику, соединяющему кузов и
какой-либо штатный потребитель. Данный провод
подсоединяется при монтаже в первую очередь.
Провод «5» (Черный) Должен быть присоединен, в
зависимости от настроек системы, к постоянному
питанию +12В, либо к проводу, на котором
появляется +12 В при включении зажигания и не
пропадает во время движения.
Провод «3» (Черный) необходим для
программирования радиоуправляемого реле.
Провод «4» (Зеленый) (кодовый канал) -
предназначен для управления дополнительными
устройствами (модуль управления замком капота
HM-05). В случае, если использование
дополнительных устройств не предусматривается
данный провод необходимо заизолировать.
Провода блокировки «2» (Черный) и «6» (Черный)
подключают к блокируемой цепи. Ток коммутации
должен быть не выше 10А долговременно и не
более 20А длительностью до 1 минуты (при
коммутации цепей без индуктивной составляющей
в нагрузке). Контакты реле блокировки
подключены к проводам блокировки как
нормально замкнутые (NС).
3
1
2
4
1
Подключение микрофона
X1
+MIC
-
MIC
345
89
12
6710
567
1213
34
1011
12
8914
X10 X5
X8 X2
X9
X8X6 X1
GSM-антенна
кнопка «VALET»
SIM-карта
mini-USB
Антенна GSM
Кнопка
«VALET»
X6
Дополнительный датчик
(в комплект не входит)
Модуль автозапуска RMD-6
(в комплект не входит)
