Pandora DXL 3950 [4/11] Программирование радиореле

Ток потребления, в режиме охраны: не более 6мА

Ток потребления, в режиме блокировки: не более 80 мА

Номинальный ток коммутации реле блокировки: 10А

Максимальный ток коммутации реле блокировки: 20А (не более 1 мин.)

Сделано в России: г. Калуга, ул. Кирова 20А. Аларм Трейд: 8-800-700-17-18 или по электронной

почте support@alarmtrade.ru

Дополнительная информация на сайте www.alarmtrade.ru

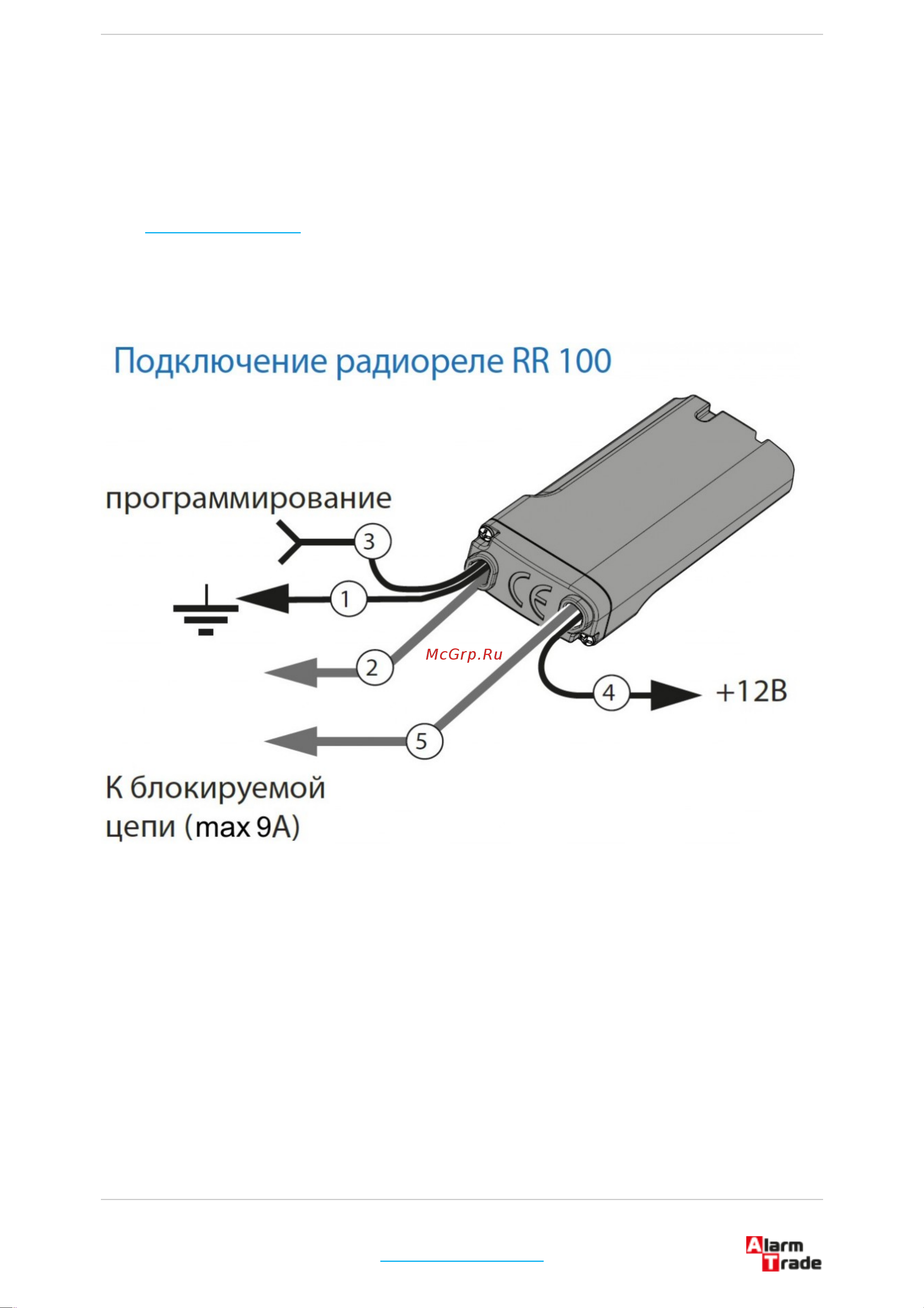

Радиореле RR-100

Провод «1» радиореле должен быть соединен с массой автомобиля. При монтоже данный

провод соединяется в первую очередь. Провод «3» используется при программировании

радиореле в память сигнализации. Провод «4» соединяется с проводом на котором

постоянно присутствует напряжение +12В или с проводом на котором появляется +12В при

включении зажигания и не пропадает во время движения. Провода «2» и «5» подключаются

в разрыв блокируемой цепи. Тип контактов встроенного реле «нормально замкнутые». Ток

коммутации не должен превышать 9А (при коммутации цепей без индуктивной

составляющей). Программирование радиореле.

Программирование радиореле доступно на Уровне I-6 и I-7. Уровень I-5 преднозначен для

программирования подкапотного модуля RHM-02. 1. Подключите провод «1» радиореле к

«массе» автомобиля. 2. Перейдите на уровень программирования радиореле I-6 и I-7

соответственно. 3. Подайте питание (+12В) на контакты «3» и «4» радиореле. Сирена

базового блока одним звуковым сигналом подтвердит запись радиореле в память системы. 4.

После успешной записи радиореле контакт «3» отключите и заизолируйте, контакт «4»

соедините с проводом на котором постоянно присутствует напряжение +12В или с проводом

на котором появляется +12В при включении зажигания и не пропадает во время движения.
