Преимущества данного способа блокировки заключаются в том, что даже при обнаружении

базового блока системы, скрытое реле невозможно включить простой подачей питания или

замыканием провода на массу. Реле имеет небольшие габаритные размеры и может быть

замаскировано в жгуте электропроводки.

Подключение реле производится следующим образом:

1. Зачистить концы проводов, выходящие из реле.

2. Подключить один из «Черных» проводов, выходящих из реле к выводу таймерного канала

(по умолчанию - CH4), второй подсоединить на провод штатной проводки автомобиля, где

при включенном зажигании появляется «+12В», полярность «Черных» проводов реле не

важна. Необходимо убедиться, что на выбранном для подключения проводе «+12В»

питание не пропадает во время движения.

ПРИМЕЧАНИЕ: в модифицированном реле BM-103d провод, подключаемый к «+12В»

красного цвета.

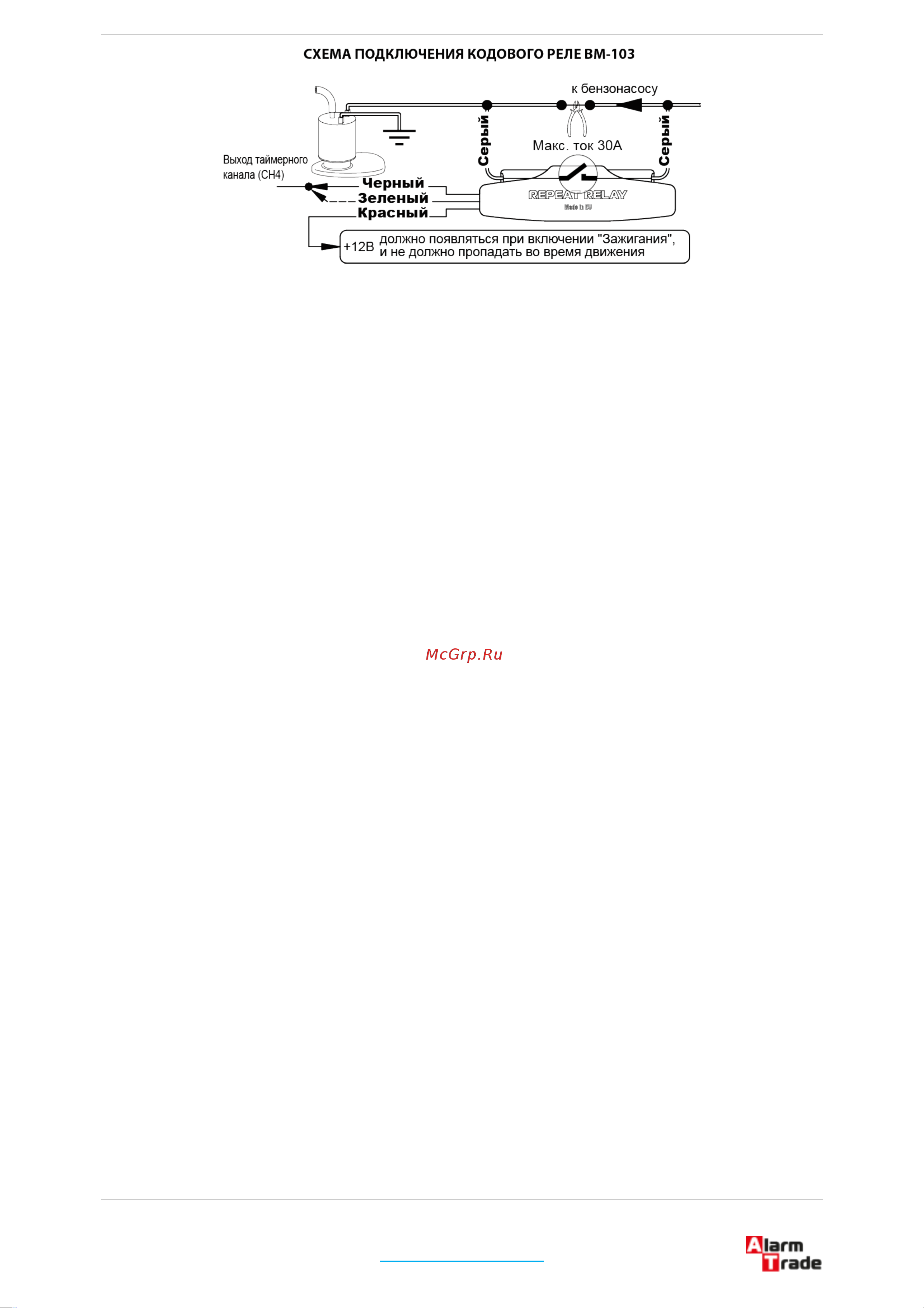

3. Разорвать блокируемую цепь автомобиля, подсоединить в разрыв два «Серых» провода

от реле блокировки (блокировка НР).

4. Замкнуть «Зеленый» провод «Обучение», выходящий из реле: на вывод таймерного

канала (по умолчанию - CH4) для ВМ-103; на «массу» - для ВМ-105

5. В режиме «снято с охраны» два раза включить зажигание с паузой не менее 2 сек. При

втором включении зажигания, если обучение прошло удачно, реле должно включиться.

Если не включилось, то выключить и включить зажигание еще раз.

6. Выключить зажигание.

7. Отсоединить «Зеленый» провод и надежно изолировать его. Включить зажигание – реле

должно включиться.

8. Замаскировать реле в жгуте проводки изоляционной лентой.

Чаще всего блокировки устанавливаются на следующие цепи автомобиля:

• цепи зажигания;

• цепи стартера;

• электрические цепи бензонасоса;

• цепи датчиков двигателя;

• цепи инжектора;

• бензонасос, посредством установки дополнительного электромеханического клапана

(в комплект не входит).

Необходимо помнить, что блокировки, имеющие высокую стойкость к взлому, получаются

только с применением нестандартного подхода.

Следует учитывать, что способ блокировки не должен создавать проблем во время движения

автомобиля и снижать управляемость. При несоблюдении данного требования, в случае

создания аварийных ситуаций, производитель ответственности не несет.
