Pandora lx 3257 [9/14] Подключение модуля управления замком капота hm 05

возможно настроить 2 вида сигналов (потенциал/импульс) и 2 события включения

(авторизация брелока/пропадание брелока из зоны радиообмена).

Подключение модуля управления замком капота HM-05

Модуль управления замком капота HM-05 располагают скрытно в подкапотном пространстве

автомобиля, с соблюдением мер предосторожности, связанных с допустимой температурой,

агрессивностью среды и влажностью.

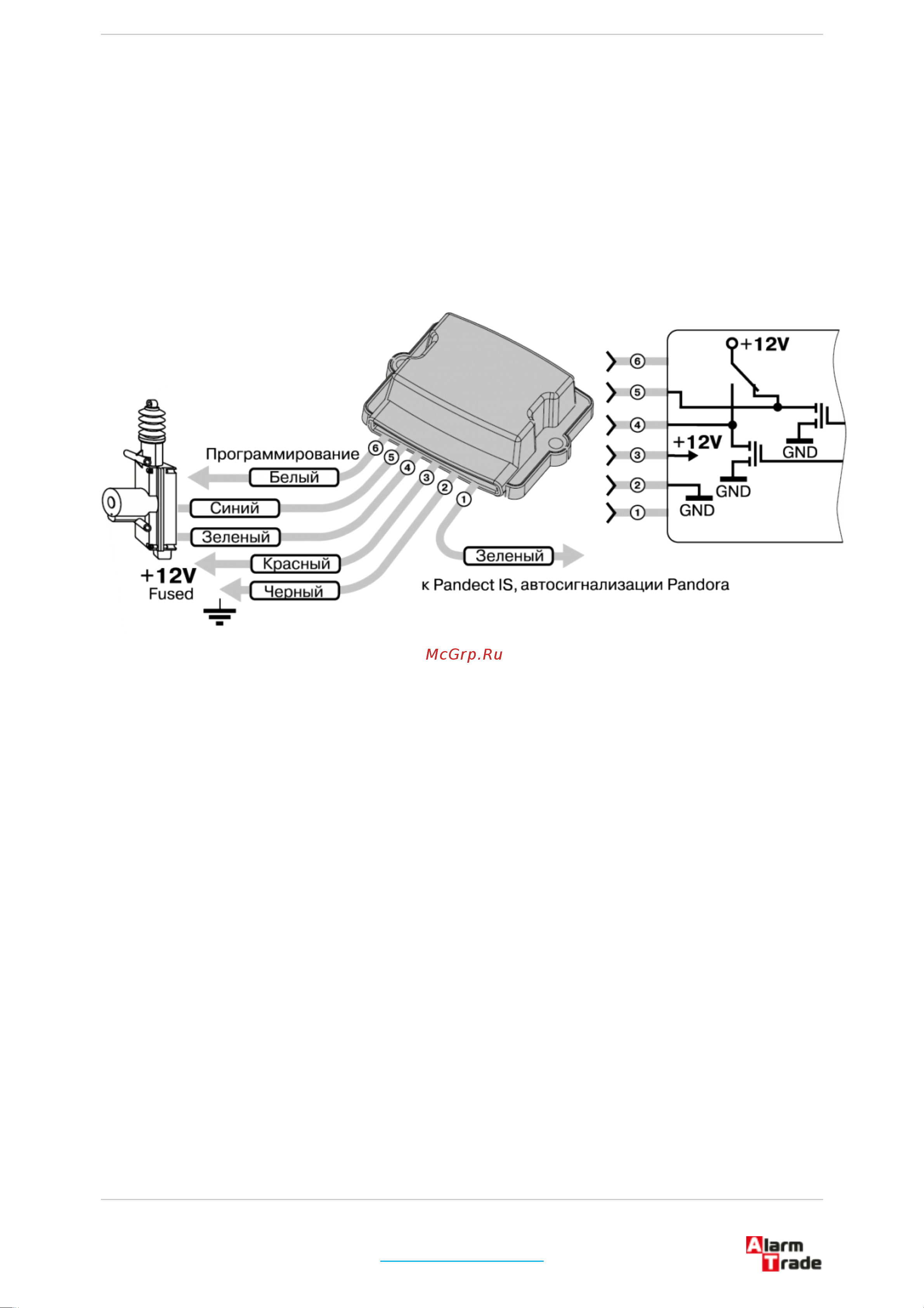

Провод «1» (зеленый) модуля управления должен быть присоединен к управляющему

проводу (зеленый) (CH4) базового блока автосигнализации Pandora.

Провод «2» (черный) модуля управления должен быть присоединен к кузову автомобиля

или надежному проводнику, соединяющему кузов и какой-либо штатный потребитель.

Данный провод подсоединяется при монтаже в первую очередь.

При монтаже необходимо учитывать особенность подключения модуля управления замком

капота: модуль должен получать питание по проводу «3» (красный), питание на данном

проводе не должно пропадать ни при каких обстоятельствах. Игнорирование данного

требования может привести к сбоям в работе системы и повлиять на охранные свойства

комплекса.

Провода управления замком «4» (зеленый) и «5» (синий) подключают к приводу

электромеханического замка капота. Размеры модуля управления замком капота позволяют

установить его в непосредственной близости к месту размещения электромеханического

замка, в подкапотном пространстве. При монтаже этой цепи необходимо следить за длиной и

сечением проводов, используемых при коммутации, поскольку ток коммутации может быть

высоким.
