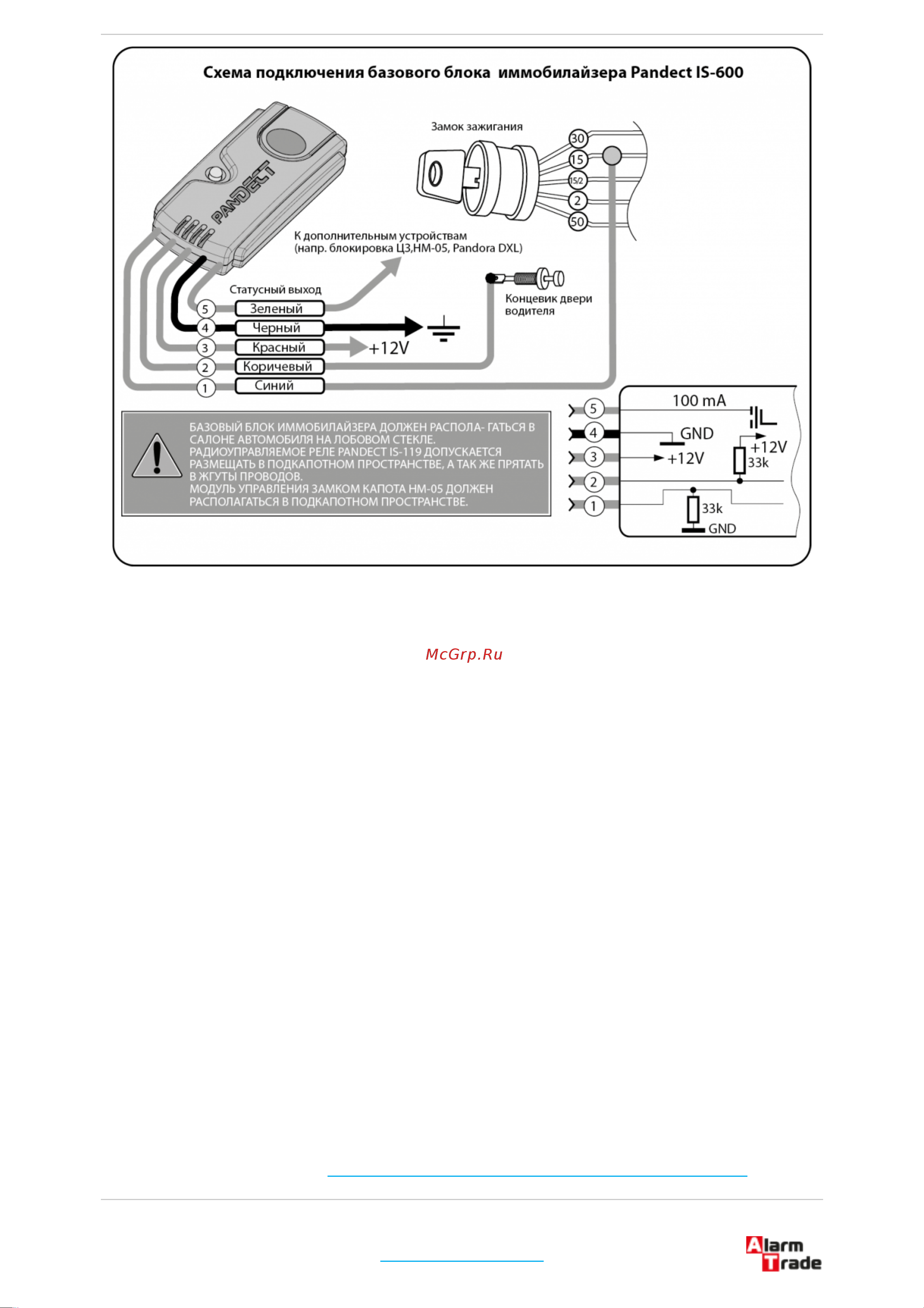

Провод «4» (Черный) («Масса») базового блока должен быть присоединен к кузову

автомобиля или надежному проводнику, соединяющему кузов и какой-либо штатный

потребитель. Данный провод подсоединяется при монтаже в первую очередь.

Провод «3» (Красный) («Питание») должен быть присоединен к надежному проводнику с

постоянным напряжением +12В. Напряжение питания базового блока иммобилайзера не

должно пропадать ни при каких условиях (включение/выключение зажигания, постановка/

снятие с охраны сигнализации автомобиля).

Провод «1» (Синий) («Зажигание») подключается к замку зажигания или другому проводу,

на котором появляется +12В в момент включения зажигания и не пропадает ни при каких

обстоятельствах до момента выключения зажигания.

Провод «2» (Коричневый) («Концевик двери») подключается к концевику водительской

двери таким образом, чтобы при открытии двери на данном проводе появлялась «Масса»

(полярность опроса «отрицательная»).

Подключение данного провода является необходимым условием работы алгоритма

антиограбления 2 (Anti-Hi-Jack +).

В случае если в меню программирования данный вход назначен для активации «Безусловной

блокировки двигателя», провод подключается к «отрицательному» выходу внешнего

устройства. При появлении на данном проводе «отрицательного» импульса длительностью

более 0,5 сек. будет активирован процесс «Безусловной блокировки двигателя».

Провод «5» (Зеленый) («Статусный выход») подключается к «отрицательному» входу

внешнего устройства. Данный выход отображает (логическими уровнями) в реальном

времени наличие брелока в зоне действия радиоканала иммобилайзера. Данный выход

является программируемым (подробнее см. «Настройка работы статусного выхода» ),
