Радиомодуль моторного отсека RHM-O5

PANDORA

RHM-05

Общая информация

Модуль предназначен для упрощения монтажа в моторном отсеке. Позволяет реализовать

управление замками капота и сиреной. Реализовать блокировку двигателя (блокировка активируется

только при регистрации движения встроенным в модуль акселерометром). Передаёт на базовый

блок сигнализации Pandora информацию о температуре двух датчиков (датчика температуры

двигателя и окружающей среды), а так же информацию об оборотах двигателя (при подключенном

входе тахометра). Передача информации и управление происходит посредством штатного

радиоканала систем Pandora на 2.4 GHz.

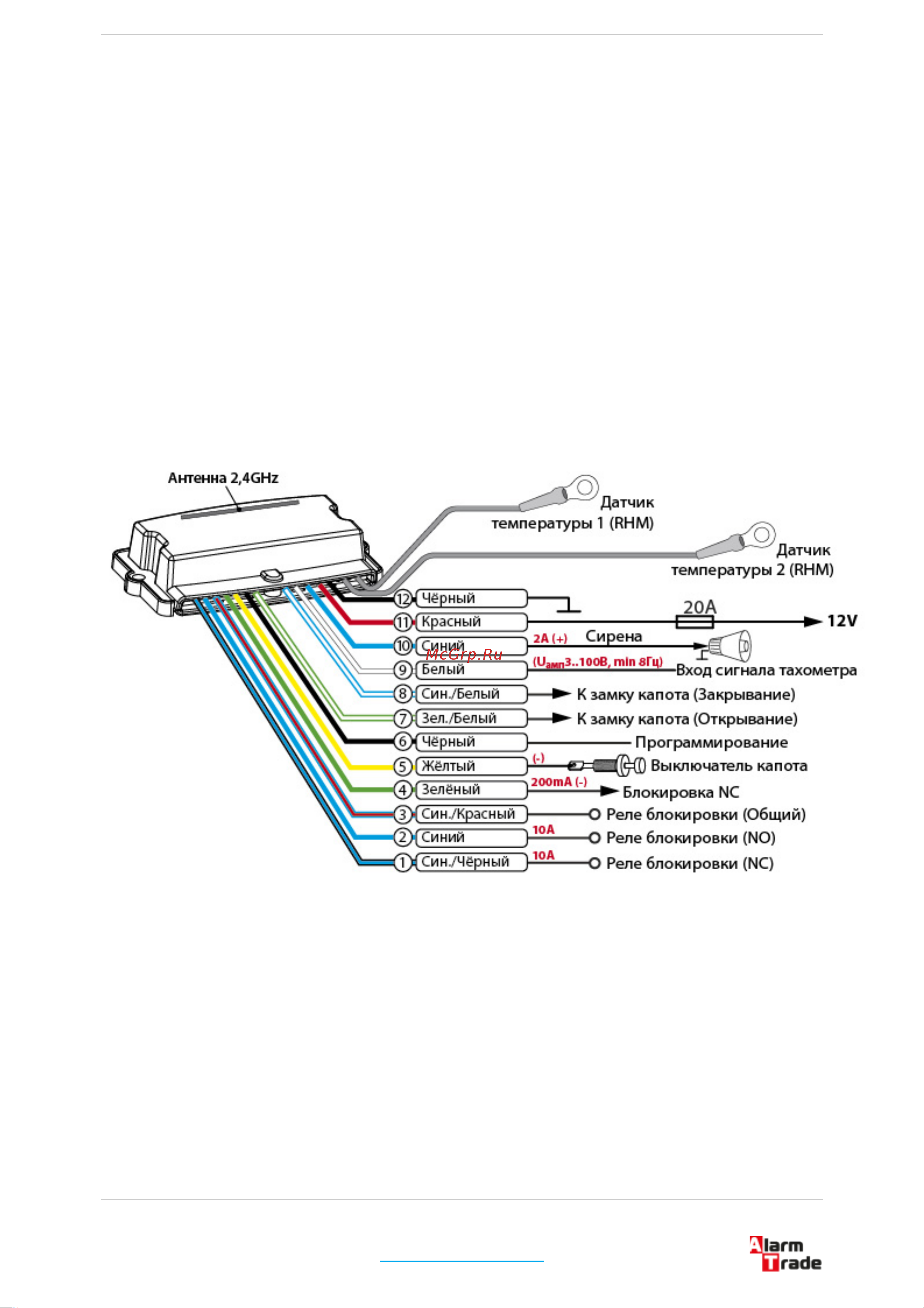

Схема подключения

Монтаж модуля

Модуль моторного отсека RHM-05 предназначен для установки на автомобили с напряжением

бортовой сети 12V. Модуль предназначен для скрытной установки в подкапотном пространстве

автомобиля. Запрещается установка модуля вблизи с выпускным коллектором, а так же в места с

повышенной влажностью. При монтаже устройства избегайте экранирования встроенной антенны на

2,4GHz металлическими частями кузова.

Провод «1» (сине-черный) NC контакт реле, подключается к цепи блокировки двигателя.

Провод «2» (синий) NO контакт реле, применяется при реализации блокировок «шунтированием».

Провод «3» (сине-красный) общий контакт реле, подключается к цепи блокировки двигателя.
