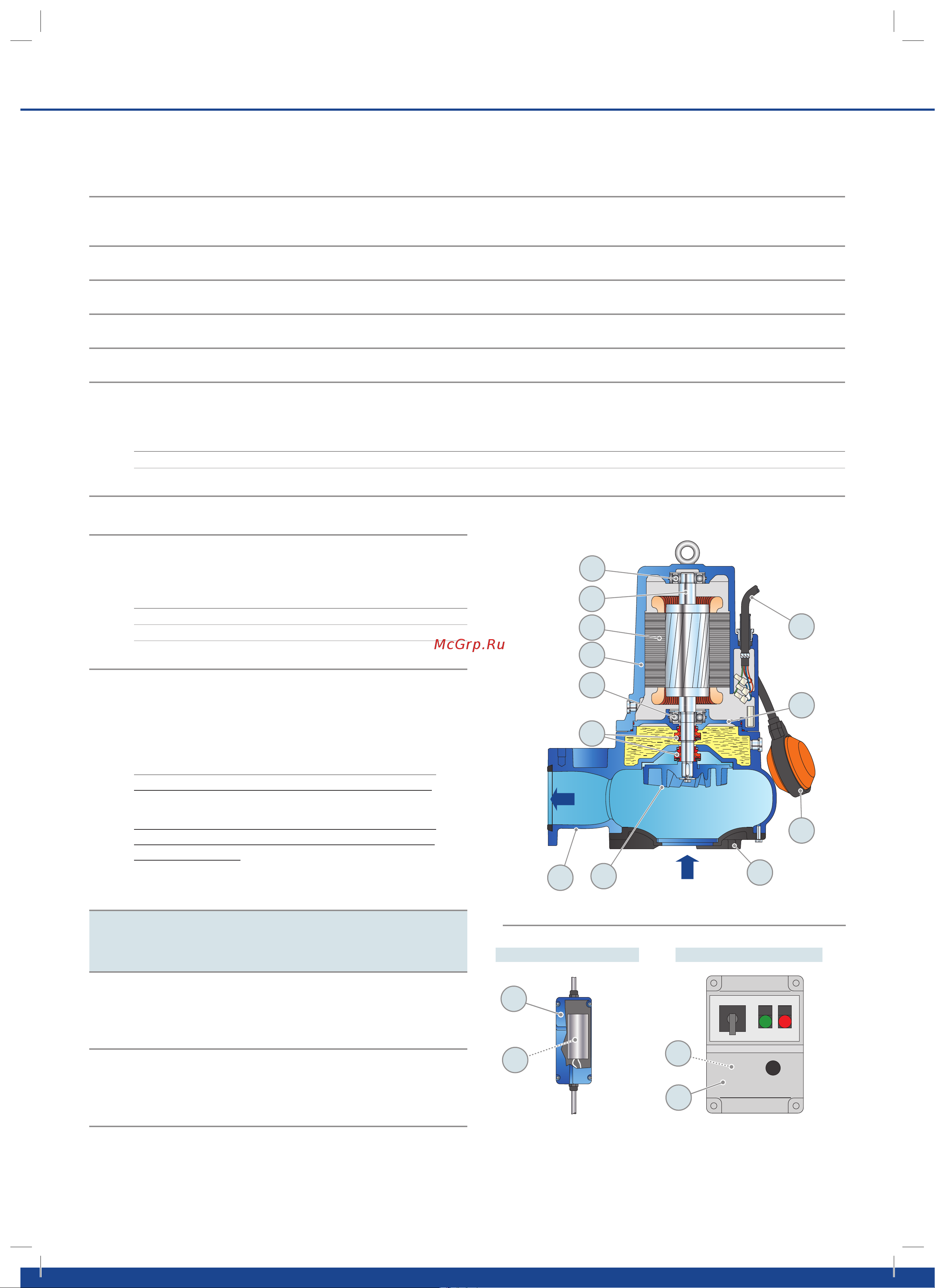

![Pedrollo VXCm 30/70-F 10м + пульт [3/4] Vortex](/views2/1828514/page3/bg3.png)
364
TM
VXC-F
VORTEX
8
14
1
2
4
10
3
5
11
6
8
7
12
13
9
9
8 ПОДШИПНИКИ 6304 ZZ - C3 / 6304 ZZ - C3
9 КОНДЕНСАТОР
Электронасос Емкость
Однофазный
(230 В или 240 В)
VXCm 15/50-70-F 31,5 μF 450 B
VXCm 20/50-70-F 50 μF 450 B
VXCm 30/50-70-F 60 μF 450 B
10
ЭЛЕКТРОДВИГАТЕЛЬ
VXCm 15-20-F: однофазный 230 В - 50 Гц
с тепловой защитой, встроенной в обмотку
➠ VXC 30-F: однофазный 230 В - 50 Гц
с тепловой защитой, встроенной в обмотку, которую
необходимо подсоединить к электрическому пульту
➠ VXC-F: трехфазный 400 В - 50 Гц.
с тепловой защитой, встроенной в обмотку, которую
необходимо подсоединить к электрическому пульту
(поставка на заказ)
– изоляция класса F,
– степень защиты IP 68
11 КАБЕЛЬ ЭЛЕКТРОПИТАНИЯ
Длина 10 метров, тип H07 RN-F
12 ЭЛЕКТРИЧЕСКИЙ ПУЛЬТ для VXCm 15-20-F
(только для однофазных версий)
Конденсатор и защита двигателя с ручным перезапуском
13 ЭЛЕКТРИЧЕСКИЙ ПУЛЬТ для VXCm 30-F
(только для однофазных версий)
Тип QES 300 MONO
14 ВНЕШНИЙ ПОПЛАВКОВЫЙ ВЫКЛЮЧАТЕЛЬ
(
только для однофазных версий)
ПОЗ. КОМПОНЕНТ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
1 КОРПУС НАСОСА
Чугун, с фланцевым патрубком
2 ВСАСЫВАЮЩАЯ
КРЫШКА
Чугун
3 РАБОЧЕЕ КОЛЕСО Тип VORTEX, чугуна с катафорезной обработкой
4 КОРПУС ДВИГАТЕЛЯ Чугун
5 КРЫШКА ДВИГАТЕЛЯ Чугун
6 ВАЛ ДВИГАТЕЛЯ Нержавеющая сталь AISI 431
7 ДВОЙНОЕ МЕХАНИЧЕСКОЕ ТОРЦЕВОЕ УПЛОТНЕНИЕ ВАЛА С ПРОМЕЖУТОЧНОЙ МАСЛЯНОЙ КАМЕРОЙ
Уплотнение Вал Позиция Материалы
Тип Диаметр Неподвижное кольцо Вращающееся кольцо Эластомер
STA-20 Ø 20 мм Сторона двигателя Керамика Графит NBR
STA-19 Ø 19 мм Сторона насоса Карборунд Карборунд NBR
Электрический пульт для
VXCm 15-20-F (1,5 - 2,0 л.с.)
(только для однофазных версий)
Электрический пульт для
VXC 30-F (3,0 л.с.)
(только для однофазных версий)
Серийное оборудование Серийное оборудование
Рабочее колесо типа
