1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Насосы серии VXC предназначены для перекачивания сильно загряненных, фекальных и сточных
вод с диаметром фекальных частиц не более 40 (50; 70) мм, с автоматическим включением и отключением
насоса при достижении водой максимального и минимального уровня соответственно. Уровни включения
и выключения насоса устанавливаются при помощи поплавкого выключателя. Обычное использование
насоса предусматривает откачку вод из водоемов, подвалов и выгребных ям.
ВНИМАНИЕ! Проточная часть насоса опасна! Рабочее колесо опасно как нож!
!!!Категорически запрещается трогать руками нижнюю проточную часть насоса, переворачивать насос
при соединенном с электросетью двигателем, проверять свободный ход вращения вала и рабочего колеса
при включенном в сеть насосе.
ВНИМАНИЕ! Не позволяйте детям приближаться к насосу и трогать его как во включенном, так и в
выключенном состоянии, также не позволяйте детям трогать электропроводку насоса.
2. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Электронасосы серии VXC поставляются в коробках из твердого картона, с паспортом, в комплекте с
кабелем питания, готовые к установке. Насос устанавливается на ровное и твердое дно водоема,
соединяется с выходным трубопроводом и сетью питания.
Для однофазных насосов при подключении насоса к электропитанию включение происходит при
поднятии поплавка (положение (а)). При уменьшении уровня воды в водоеме насос выключается
автоматически, за счет наклона поплавка вниз (положение (б)). Также отключение насоса можно
произвести за счет отключения кабеля питания от электросети. Трехфазные насосы выключаются за счет
отключения кабеля питания от электросети.
Стационарная установка возможна внутри колодцев с минимальными размерами 800×800×800 мм.
Запрещается эксплуатация насоса без воды. Охлаждение электродвигателя осуществляется за счет
перекачиваемой жидкости. Допускается эксплуатация насоса в частично погруженном состоянии, min
350 мм от днища электронасоса.
Установка обратного клапана на нагнетательном трубопроводе позволяет избежать потока жидкости
в обратном направлении после остановки насоса.
При эксплуатации насоса должны соблюдаться следующие требования:
 температура жидкости от 0 до +40° С
 максимальный размер фекальных частиц 40 (50; 70) мм
 рабочее напряжение для VXCm 220 B/50 Гц ± 5%
для VXC 380 B/50 Гц ± 5%
 максимальный уровень опорожнения от дна 55 мм
 максимальная манометрическая высота поднятия воды
16 м
ВНИМАНИЕ! Запрещается опускать насос на глубину
более 5 м от поверхности воды.
3. ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ
Насосы серии VXC готовы к подключению. Перед под
ключением проверьте соответствие напряжения сети со спра
вочными данными на табличке насоса.
На насосах в трехфазном исполнении обязательным яв
ляется подключение термореле, встроенного в обмотки элек
тродвигателя, либо к специальным пультам управления QES
(клеммы T1 и T2), либо последовательно к обмотке магнит

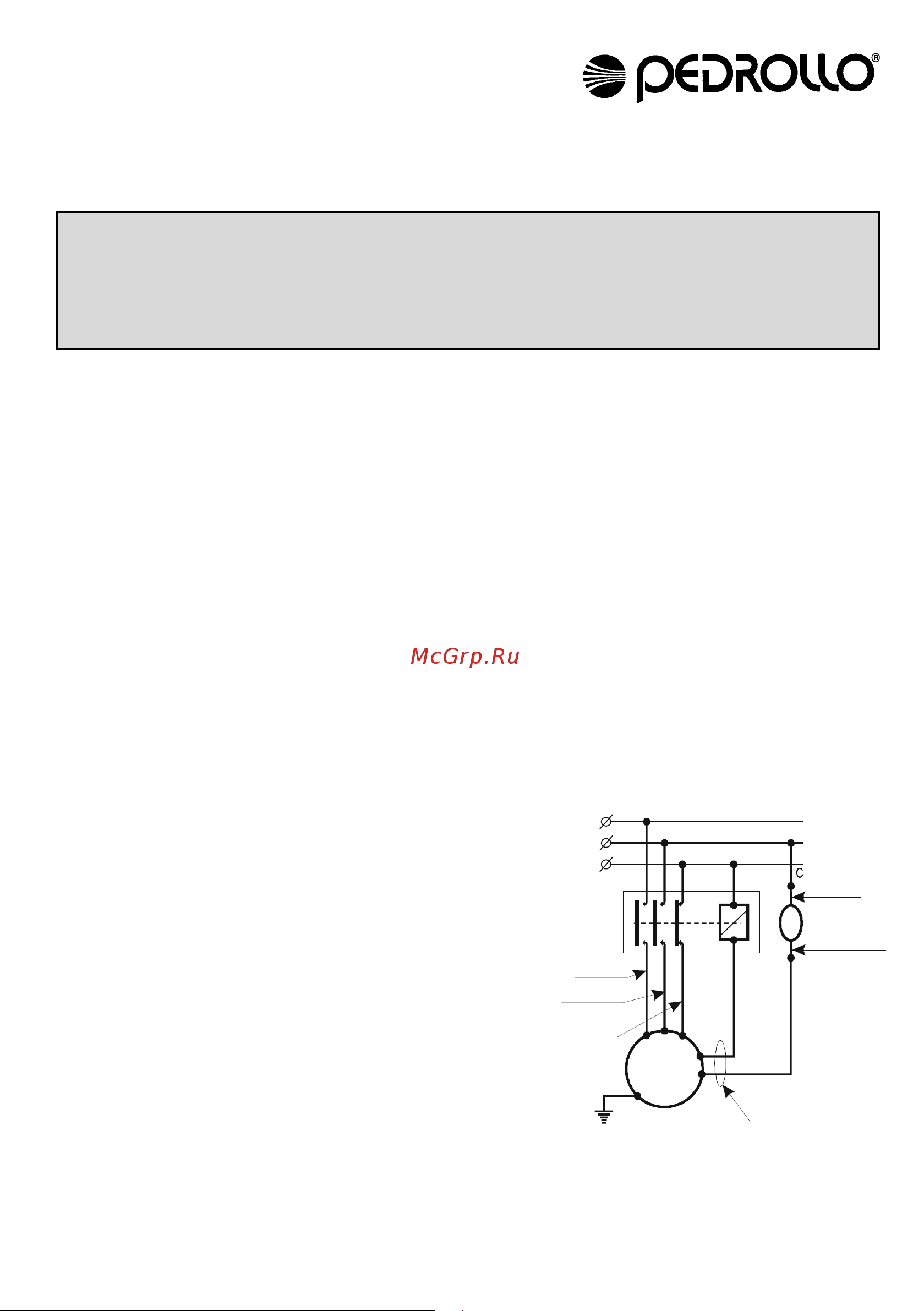

ного пускателя (см. схему подключения).
При установке поплавкового выключателя подсоедине
ние проводов производить к пультам QES клеммы «G» и «G»,
через магнитный пускатель  см. схему подключения.
Правильность направления вращения рабочего колеса
указывает стрелка между двигателем и корпусом насоса. На трехфазных двигателях при неправильном
вращении следует поменять две фазы. Установка насоса должна производиться квалифицированным
аттестованным специалистом электрогидравлических машин.
А
B
380 В
50 Гц
VXC
Ма г ни т ный
пускатель
Попл авок
черный
коричневый
синий
черный
коричневый
два провода от
термореле насоса
(серые тонкие)
Синий провод
заиз олироват ь!
на поплавковом
выключателе
