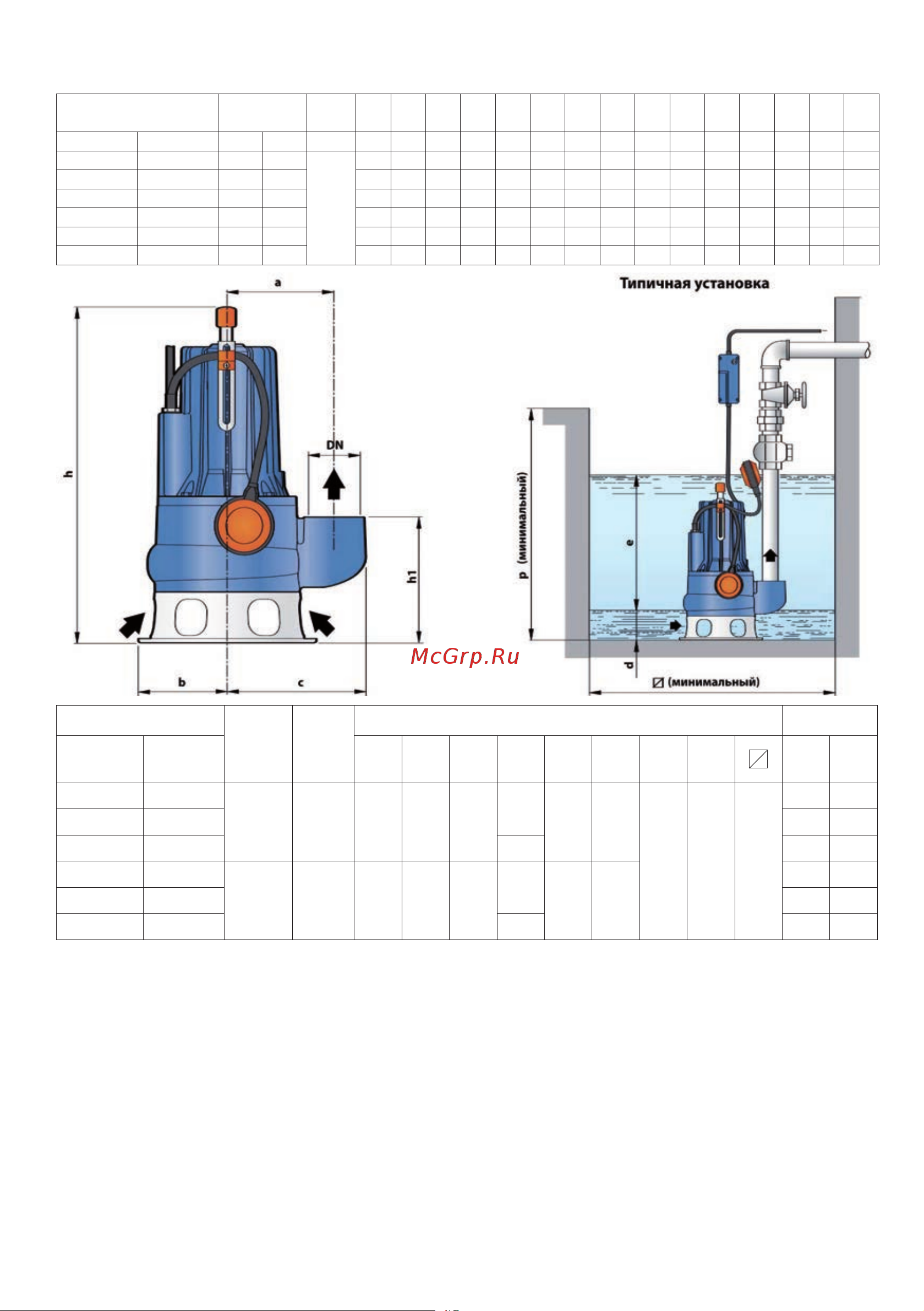

![Pedrollo VXCm 20/70-F кабель 10м [6/8] Указания по технике безопасности](/views2/1828515/page6/bg6.png)
8. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
1. Насосы изготовлены в соответствии с требованиями ГОСТ 27570.0-87, ГОСТ 27570.30-91.
2. Во избежание несчастных случаев категорически запрещается поднимать или транспортировать насос
за кабель питания и поплавковый выключатель.
3. Запрещается использовать насос для перекачки воспламеняющихся или химически активных жидкостей,
а также в местах, где есть опасность взрыва.
4. Запрещается эксплуатировать насос без воды более 2 секунд.
5. Запрещается эксплуатация насоса во время нахождения людей в водоеме.
6. При подключении и эксплуатации Оборудования Потребитель обязан обеспечить защиту
электродвигателя от перегрузок.
9. ГАРАНТИЙНЫЕ УСЛОВИЯ
1. Изготовитель гарантирует исправную работу изделия в течение 24 месяцев со дня продажи при условии
эксплуатации в соответствии с настоящим паспортом.
Тип Мощность
Q
м
3
/час
0 6 12 18 21 24 30 36 42 48 51 54 60 66 72
однофазный трехфазный кВт л.с. л/мин 0 100 200 300 350 400 500 600 700 800 850 900 100011001200
VXCm 15/50 VXC 15/50 1,1 1,5
H, м
11,5 10,5 9,5 8,2 7,2 6,5 4,5 2
VXCm 20/50 VXC 20/50 1,5 2 13 12 11 9,5 9 8 6,5 4,5 2
VXCm 30/50 VXC 30/50 2,2 3 16 15 14 13 12,3 11,5 10 8 5,9 3,3 2
VXCm 15/70 VXC 15/70 1,1 1,5 6,5 -- 5,5 5 4,7 4,4 3,7 3 2,2 1,5 1
VXCm 20/70 VXC 20/70 1,5 2 8,5 -- 7,4 6,7 6,3 6 5,2 4,5 3,6 2,8 2,4 2 1
VXCm 30/70 VXC 30/70 2,2 3 11 -- 9,7 9 8,6 8,2 7,5 6,7 5,8 5 4,6 4,2 3,3 2,5 1,5
Тип
Патрубок
DN
диаметр
твердых
частиц
Размеры, мм кг
однофазный
трехфаз-
ный
a b c h h1 d e p
1~ 3~
VXCm 15/50 VXC 15/50
2 1/2’’ 50 162 135 210
509
191 75
рег. 800 800
36,2 34,9
VXCm 20/50 VXC 20/50 37,3 36,0
VXCm 30/50 VXC 30/50 522 41,2 38,0
VXCm 15/70 VXC 15/70
3’’ 70 180 150 237
548
233 85
36,4 35,1
VXCm 20/70 VXC 20/70 37,5 36,2
VXCm 30/70 VXC 30/70 562 41,5 38,3
