Lovol TD-820 [114/169] Инструкции по техническому обслуживанию

Инструкции по техническому обслуживанию

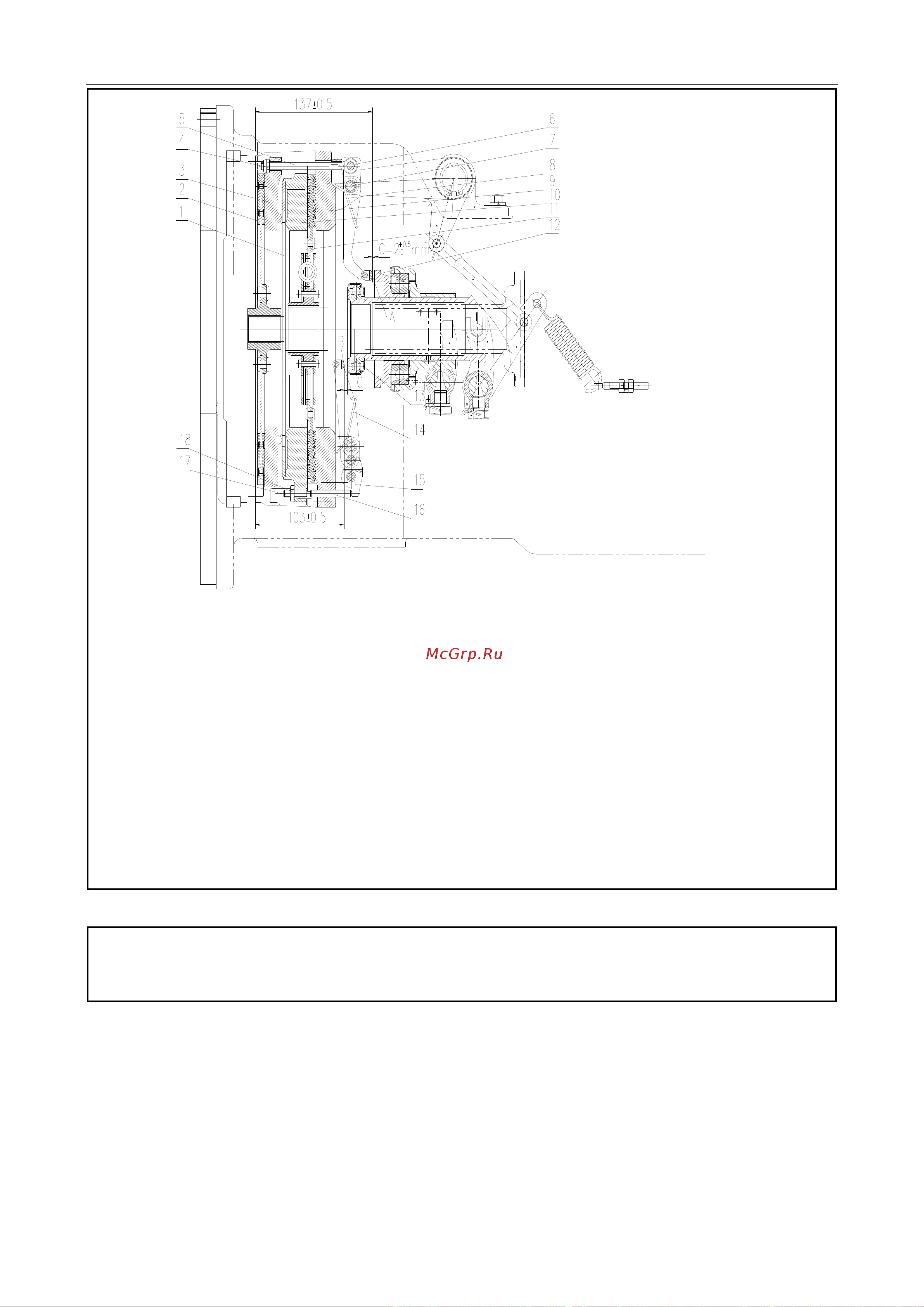

1- Дисковая пружина; 2- ведомая пластина в сборе вспомогательной муфты; 3- Нажимной диск комплект

вспомогательной муфты; 4- небольшая шестигранная самоконтрящаяся гайка; 5- Связь;

6- Короткий штифт рулона; 7 - длинный штифт рулона; 8- отпустите рычаг вспомогательной муфты;

9- крышка сцепления; 10- Установлен нажимной диск главной муфты; 11 - ведомая пластина в сборе

главного сцепления; 12- выжимная пластина вспомогательной муфты; 13- выжимной подшипник

главной муфты сцепления; 14- отпустите рычаг главного сцепления; 15- Рычаг установлен;

16 - шарнирный штифт; 17- Конечный винт; 18 - орех

Важный: регулярно проверяйте и регулируйте свободный ход сцепления, следите за тем, чтобы

свободный ход педали не превышал 28 – 40 мм для предотвращения ненормального износа сцепления.
