16-канальный активный приемник

видеосигнала UTP

Приемник получает симметричный видеосигнал, преобра-

зовывает его в несимметричный, поднимает уровень принятого

сигнала, используя эффект совершенного приема, который может

применяться в случае организации видеослежения или видеокон-

ференции; устройство может передавать видеоизображение по

четырем каналам через 8-жильный кабель категории 5 типа «ви-

тая пара». Это может упростить процесс подключения проводов и

уменьшить количество необходимого кабеля.

Характеристики:

• Поддерживают передачу дифференциального сигнала с вели-

колепной помехоустойчивостью.

• Снижают количество используемого кабеля, каждая витая

пара передает видеосигнал по одному каналу, один общий неэ-

кранированный кабель категории 5 используется для одновре-

менной передачи видеосигнала по четырем каналам.

• Максимальная дальность передачи составляет: 1500 м - при

использовании совместно с пассивным приемопередатчиком,

2400 м - при использовании совместно с активным преобразо-

вателем.

• Одноканальный ввод, двухканальный вывод сигнала.

• Встроенная защита от помех, вызываемых переходными про-

цессами.

Технические данные:

• Частота: 8 МГц DC.

• Коэффициент ослабления синфазного сигнала (CMRR): 60 дБ.

• Сопротивление: Зажим BNC: 75 Ом; RJ45: 100 Ом.

• Температура эксплуатации: -10°C-70°C.

• Температура хранения: -30°C-70°C.

• Может использоваться в системах NTSC, PAL, SECAM и CCIR.

• Габаритные размеры: 430мм * 169мм * 44мм (без BNC).

• Напряжение питания: 90-260 В AC.

Используемые кабели:

Неэкранированный кабель типа «витая пара» категории 5 или

выше. (Пожалуйста используйте стандартную витую пару кате-

гории 5 или выше. Качество провода непосредственно влияет

на качество передаваемого изображения и дальность передачи).

Волновое сопротивление: 100 ± 20 Ом.

Сопротивление шлейфа постоянного тока: 18 Ом / 100 м.

Дифференциальная емкость: 62 пФ/м (максимум).

Способ подключения:

Зафиксируйте модульные выводы неэкранированного кабеля типа

«витая пара» категории 5 кабельными зажимами согласно порядку

TIA/EIA-568B (см. следующий рисунок), подключите зафиксиро-

ванные модульные выводы к разъему RJ45. Если в схеме имеется

какое-либо соединение, примените пайку или используйте специ-

альную соединительную коробку, чтобы гарантировать наличие

надежного контакта в соединении. Подключите интерфейс BNC

приемника к монитору или другим устройствам регистрации. По-

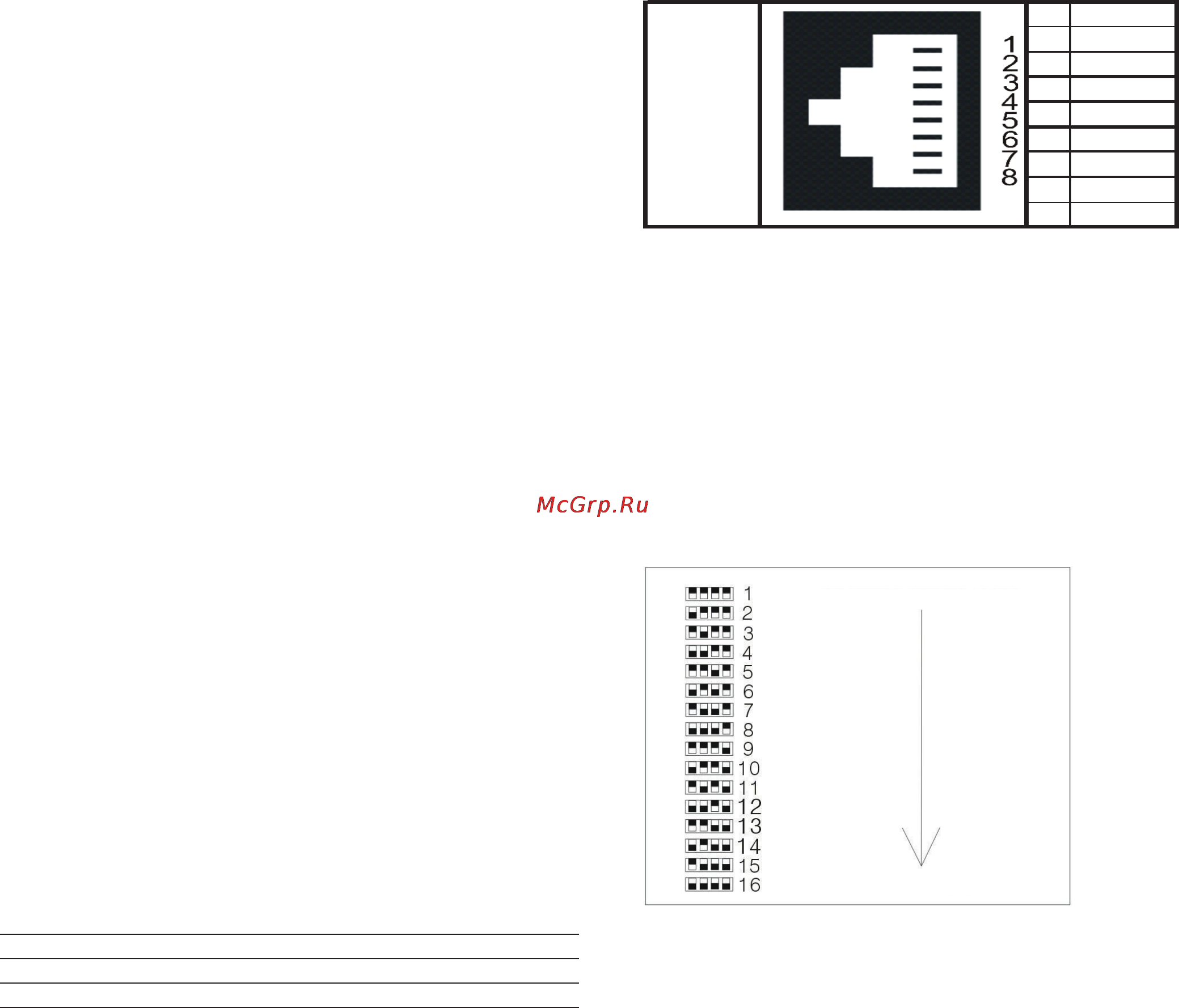

рядок подключения выводов модульного разъема показан на сле-

дующем рисунке.

PINCOLOR



W-O





W-G





W-BL





W-BR



RJ45

Способ настройки:

Перемещайте ролик «BRIGHTNESS (Яркость)» чтобы скор-

ректировать яркость изображения, затем покрутите колесико

«SHARPNESS (Контрастность)», чтобы отрегулировать четкость

изображения и цвет. Коррекция, в свою очередь, составит ми-

нимум 1 и максимум 4. Нажимая на импульсный переключатель,

можно посмотреть степень коррекция в данный момент. По мере

необходимости можно нажимать следующий (и другие) переклю-

чатели. Четыре импульсных переключателя могут отобразить 16

значений коррекции (см. следующий рисунок), что соответствует

требованиям различных дальностей передачи.

КОРОТКОЕ РАССТОЯНИЕ

ДЛИННОЕ РАССТОЯНИЕ

Часто задаваемые вопросы

Почему мое видео выглядит как зашифрованный сигнал ка-

бельного телевидения?

Это обычно указывает на некорректную полярность подключения.

Может ли использоваться экранированная витая пара?

Некоторые заказчики успешно использовали экранированный

провод длиной до нескольких сотен футов. Однако мы не реко-

мендуем это делать. Его высокочастотный спад резко снизит даль-

ность передачи качественного видеосигнала.

Может использоваться кабель категории 6?

Да. С передатчиком видеосигнала UTP может использоваться неэ-

кранированная витая пара категории 5 или выше.

Я ли я передавать более одного видеосигнала через жгут из не-

скольких проводов?

Да. Одним из преимуществ использования приемопередатчиков

видеосигнала UTP является подавление помех. Видеосигналы

UTP (их кабели) могут постоянно присутствовать в одном и том

же жгуте проводов вместе с множественными видеосигналами,

телефонными проводами, кабелями Ethernet, питания низкого на-

пряжения, RS 422, RS 485 и т.д.
