4 Ru
• Не подключайте кабель питания, пока не завершены все подключения.
• Не прилагайте излишних усилий при включении штекера кабеля. Это может привести к
повреждению штекера кабеля или разъема.
После того как будут завершены все подключения, настройте параметры телевизора до начала работы.
• Установите минимальный уровень громкости телевизора.
• Если имеется такая возможность, выключите встроенные громкоговорители телевизора.
Подключение
Подключение телевизора
Устройство воспроизводит звуковой сигнал, поступающий с телевизора.
Перед тем как подключить устройство, подсоедините к телевизору входные компоненты, например BD-
проигрыватель и т.д., а затем убедитесь в том, что компоненты надлежащим образом воспроизводят сигналы. Для
получения дополнительной информации см. руководства, прилагаемые к телевизору, BD-проигрывателю и т.д.

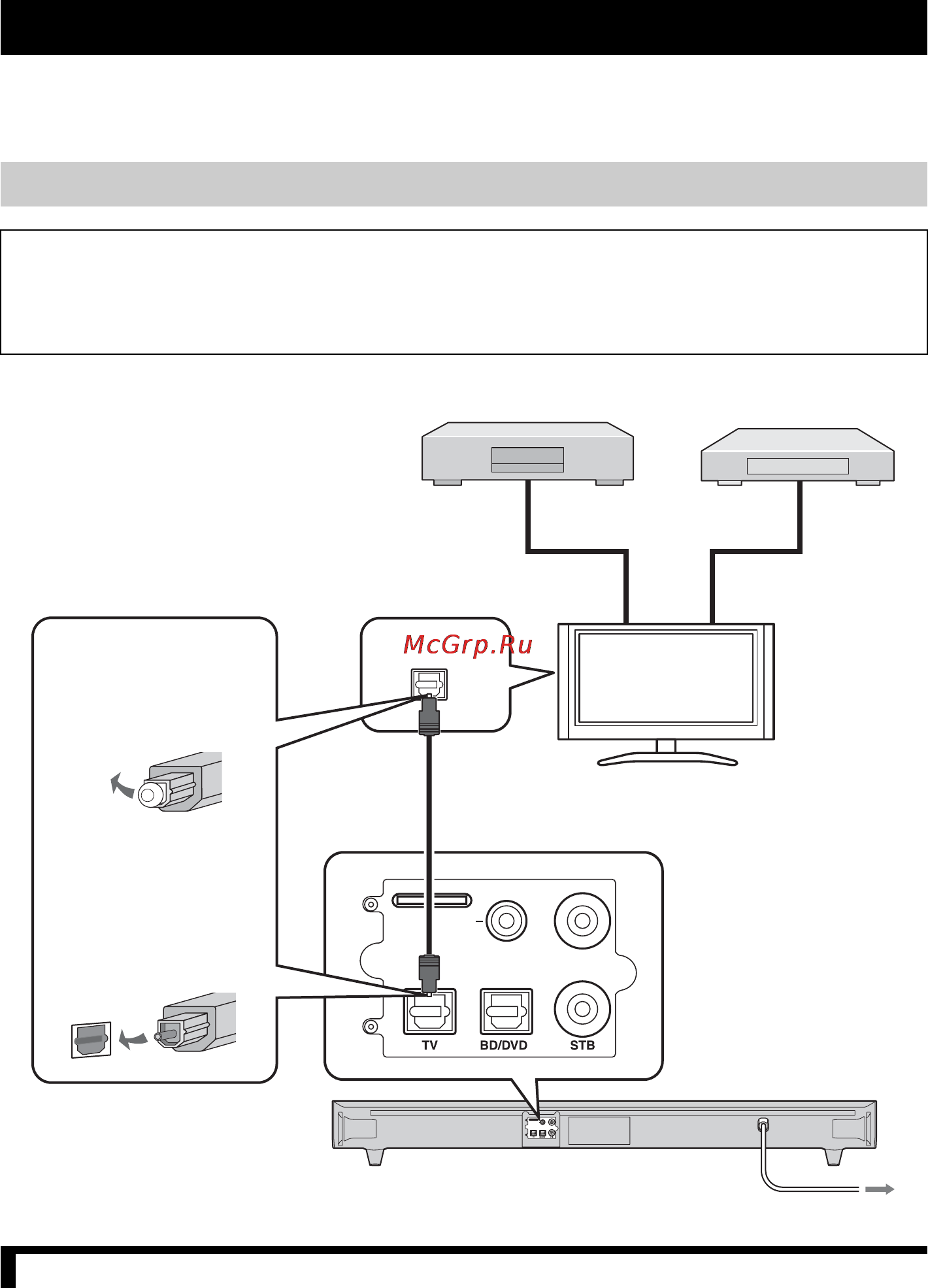

После этого подсоедините устройство к телевизору, как показано ниже.
Настройка телевизора
OPTICAL
OUTPUT
SYSTEM
CONNECTOR
SUBWOOFER OUT
SYSTEM
CONNECTOR
SUBWOOFER OUT
BD-проигрыватель STB
Оптический
кабель
(прилагается)
Телевизор
1. Снимите крышку
К розетке переменного тока
2. Проверьте
направление разъема
