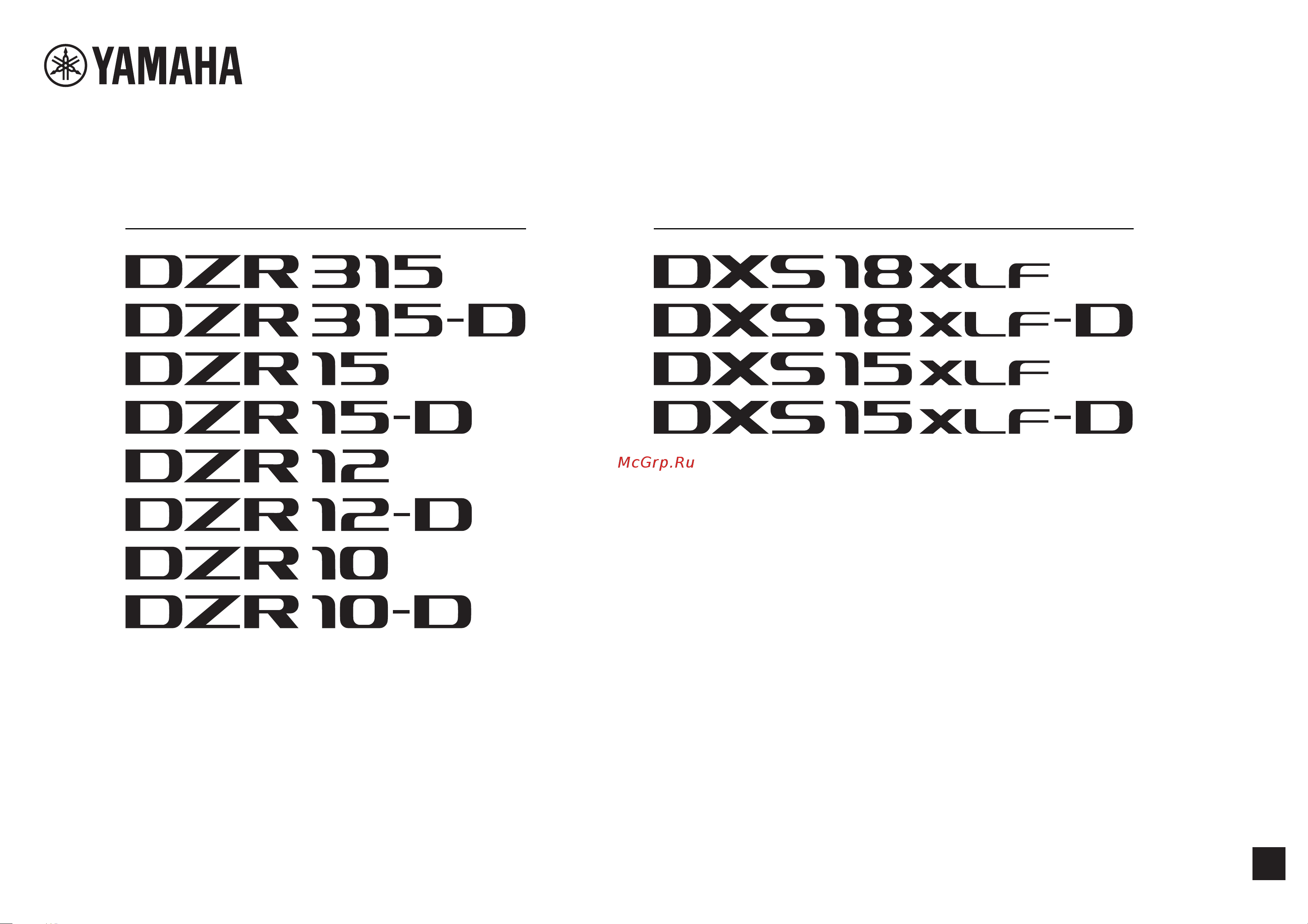

Yamaha DZR15W Справочное руководство онлайн
Содержание
- Справочное руководство 1
- Введение 3 2
- О технологии dante модель dante 29 2
- Операции с помощью панели 9 2
- Содержание 2
- Справочник 33 2
- Функции 5 2
- Функции экранов 13 2
- 2 сторонние модели поддерживают использование на подставке или в качестве напольного монитора вращение звукоприемника несколько такелажных точек и дополни тельные кронштейны обеспечивают различные способы установки 3
- Благодарим вас за покупку активного динамика powered loudspeaker активный динамик серии dzr d и активного низкочастотного динамика powered subwoofer активный низкочастотный динамик серии dxs xlf d от компании yamaha см товарный ассортимент серии ниже данные изделия пред назначены для использования на концертах усиления звучания а также применения в составе стационарных звуковых систем в настоящем руководстве приве дены подробные инструкции по установке настройке в том числе подключений и эксплуатации этих динамиков для установщиков и проектировщиков а также обычных пользователей знакомых с конструкцией динамиков настоящий документ следует читать вместе с руководством по эксплуатации которое входит в комплект поставки продукта чтобы в полной мере использовать продукт и все его функции 3
- Введение 3
- Жк экран для загрузки предустановок а также для выполнения точной графической корректировки эквалайзера задержки и маршрутизации простой перенос настроек с помощью флеш устройства usb 3
- Модели dante d поддерживают передачу цифрового аудио и дистанционное управление через сеть dante 3
- Оптимальное сочетание высокопрочного блока динамика с фиксированным направленным звукоприемником обеспечивающих превосходные высокие частоты и напористые мощные басы 3
- Основные характеристики 3
- Полнодиапазонные модели оснащены фильтром fir для корректировки пересечения и частоты низкое значение задержки для dsp и ad da благодаря частоте сэмплирова ния 96 кгц 3
- Товарный ассортимент серий dzr d dxs xlf d 3
- Усилитель класса d с высоким уровнем выхода заключен в надежный корпус из фанеры полнодиапазонные модели отличаются мощным звуковым давлением и легким корпу сом благодаря использованию неодимовых магнитов 3
- Основные функции 4
- Структура руководств 4
- Диаметр 35 мм винт m20 5
- Дополнительную информацию об установке колесиков и свя занной технике безопасности см в соответствующем руководс тве к колесикам 5
- Нижняя сторона 5
- Низкочастотный динамик задняя сторона 5
- Полнодиапазонный динамик задняя сторона 5
- Примечание 5
- Устанавливайте только колесики spw 1 5
- Функции 5
- Штекерный разъем 5
- E индикатор power 6
- Q разъем usb 6
- R дисплей 6
- T основной регулятор 6
- U регуляторы level 6
- W индикатор limit 6
- Y клавиша назад 6
- Задняя панель 6
- Низкочастотный динамик 6
- Полнодиапазонный динамик 6
- 0 переключатель thru dsp out 7
- 1 вентиляционные отверстия 7
- 2 разъем ac in 7
- 3 выключатель питания 7
- I разъемы input 7
- O разъемы thru output 7
- Секция питания 7
- 4 разъемы dante 8
- 5 индикатор link 8
- 6 индикатор 1g 8
- 7 индикатор sync 8
- Модель dante 8
- Секция dante 8
- Операции с помощью панели 9
- Основные операции 9
- Модель dante 10
- Операции с помощью панели 10
- Серия dxs xlf 10
- Серия dxs xlf d 10
- Серия dzr 10
- Серия dzr d 10
- Стандартная модель 10
- Экран home и его функции 10
- Экран home появляется когда переключатель питания включен перейдите к разделу с описанием экрана home для используемой модели 10
- 1 delay 11
- 2 cardioid 11
- 3 router 11
- 4 utility 11
- D xsub 11
- E индикатор входа dnt 11
- O d contour 11
- Q unit id label 11
- R уровень master 11
- T индикатор выхода sp 11
- U preset 11
- W индикатор входа 11
- Y защита thermal muted 11
- Модель dante 11
- Низкочастотный динамик 11
- Полнодиапазонный динамик 11
- Восстановление настроек по умолчанию если вы забыли pin код или другие учетные данные 12
- Восстановление настроек по умолчанию путем перехода с экрана home и выбора команды utility initialize 12
- Инициализация 12
- Предупредительные сообщения 12
- Предупреждение 12
- Уведомление 12
- E список пользовательских предустановок 13
- Q initial data 13
- W заводские предустановки 13
- Восстанавливает настройки по умолчанию только восстановление параметров 13
- Если модели серий dzr и dxs xlf используются в паре вы можете оптимизировать частоту пересечения уровни и задержку загрузив предустановки на каждую из моделей только восстановление параметров 13
- Заводские настройки по умолчанию низкочастотный динамик 13
- Заводские настройки по умолчанию полнодиапазонный динамик 13
- Можно сохранить до 8 настроек вы также можете загрузить сохранить или очистить настройки редактировать заголовки и установить защиту настроек 13
- Поворачивайте основной регулятор чтобы переместить курсор к необходимому пункту меню а затем выберите его для перехода на соответствующий экран с помощью предустановок которые представляют собой связанные со звуком настройки вы можете загрузить сохранить или очистить настройки редактировать заголовки и установить защиту настроек доступные только для загрузки предустановки всегда защищены при изменении параметров на экране home появляется символ e стр 11 13
- Структура экрана 13
- Функции экранов 13
- Экран preset 13
- Clear очистка 14
- Recall загрузка 14
- Store сохранение 14
- Title заголовок 14
- Protect защита 15
- W polarity 15
- Низкочастотный динамик 15
- Полнодиапазонный динамик 15
- Экран d contour 15
- Экран hpf 15
- Экран lpf 15
- E distance m ft 16
- E полосы a f 16
- Q on off 16
- R экран параметров 16
- W flat 16
- W time ms 16
- Низкочастотный динамик 16
- Экран d xsub 16
- Экран delay 16
- Экран eq 16
- Задает кардиоидный режим измените настройки с учетом количества и ориентации используемых динамиков установите значение omni front если кардиоидный режим не используется 17
- Низкочастотный динамик 17
- Функции экранов 17
- Экран cardioid 17
- Экран установки двух низкочастотных динамиков друг возле друга 17
- Экран установки трех низкочастотных динамиков друг возле друга 17
- Q routing маршрутизация 18
- W input 18
- Модель dante 18
- Стандартная модель 18
- Экран router 18
- E output 19
- Panel setup панельные настройки 19
- Q brightness 19
- Модель dante 19
- Модель dante стандартная модель 19
- Стандартная модель 19
- Экран utility 19
- All блокировка всех действий кроме действия разблокирования панели 20
- E blackout 20
- Off блокировка панели отключена 20
- Panel lock блокировка панели 20
- Partial блокировка операций отображающихся на панели дисплея при этом можно конфигурировать настройки уровня master 20
- Q panel lock 20
- W contrast 20
- W pin code 20
- Блокировка операционной панели для предотвращения случайных ошибок в работе при этом пользователи могут установить четырехзначный pin код для их идентификации кроме того pin код можно сохранить на флеш устройстве usb и загружать с него 20
- Если панель не используется в течение 15 секунд отключаются дисплей и все инди каторы кроме индикатора power см таблицу ниже 20
- Если панель не используется в течение пяти секунд яркость дисплея слегка умень шается 20
- Задает pin код из любых четырех цифр для блокировки панели если задан pin код его необходимо ввести для отмены блокировки панели 20
- Нажмите клавишу на задней панели или основной регулятор чтобы вывести дисплей из спящего режима и включить индикаторы 20
- Настраивает блокировку панели 20
- Настраивает контрастность дисплея задается 1 из 16 уровней интенсивности настройте дисплей с учетом операционной среды чтобы улучшить видимость его содержимого если вы смотрите на дисплей сверху напри мер в случае с низкочастотным динамиком рекомендуется установить более высокую кон трастность однако обратите внимание при задании слишком высокого значения контрастности содержимое дисплея будет отображаться хуже если смотреть на него спе реди 20
- Настройка blackout позволяет автоматически выключить дисплей и индикаторы когда панель не используется включите эту настройку чтобы дисплей и индикаторы автоматически отключались как опи сано ниже 20
- Функции экранов 20
- E save to usb 21
- R load from usb 21
- Установка pin кодов 21
- Если pin код не установлен 22
- Если pin код сохранен на флеш устройство usb 22
- Если pin код установлен 22
- Отмена блокировки панели 22
- Dante setup настройка dante 23
- Device backup резервное копирование данных на устройстве 23
- Q mode dante mode 23
- Q save to usb 23
- W restore from usb 23
- Модель dante 23
- E label 24
- R fs dante fs 24
- T latency dante latency 24
- W unit id 24
- Задает задержку сигнала задержку dante для передачи и приема через сеть dante выбе рите одно из следующих значений задержки 1 мс 2 мс или 5 мс 24
- Задает метку для этого изделия установите метку которая четко идентифицирует это изде лие чтобы облегчить его поиск из приложения dante controller и других расположений 24
- Задает назначенный идентификатор который можно использовать для распознавания отдельных устройств серии dzr d или dxs xlf d в сети dante заданное значение параметра unit id будет применено после перезапуска этого изделия старайтесь не устанавливать один идентификатор для устройств одинаковых моделей в той же сети 24
- Задает частоту сэмплирования для входа и выхода dante выберите одно из следующих зна чений частоты сэмплирования 44 1 кгц 48 кгц 88 2 кгц или 96 кгц 24
- Задержка dante должна соответствовать используемому методу подключения и размеру сети 24
- Настройки с задержкой 1 мс может быть недостаточно для передачи данных в системах включающих 10 и более последовательно соединенных устройств dante в том числе сете вых коммутаторов в таком случае могут возникать пропуски звука при пропуске звука уве личьте значение задержки 24
- Поверните основной регулятор чтобы выбрать нужный символ а затем нажмите регулятор для его ввода когда отобразится экран подтверждения перезапуска выберите yes настройка будет применена после перезапуска изделия 24
- Установите для параметра mode значение quick config чтобы отобразить экран patch и добавить элемент patch на экране patch выберите канал выхода устройства серии tf для которого необходимо выполнить пэтчирование на этом изделии подробнее см в раз деле таблица соответствия пэтчей при использовании функции quick config стр 39 24
- Установленный идентификатор unit id появится на экране home 24
- Функции экранов 24
- E ip adr 25
- Network сеть 25
- Q unit id 25
- R netmask 25
- T gateway 25
- U ddm dante domain manager 25
- W ip set ip setting 25
- Y lock 25
- Модель dante 25
- Device information информация об устройстве 26
- E serial 26
- Initialize инициализация 26
- Q thermal 26
- W version 26
- Модель dante стандартная модель 26
- Предупреждение 26
- Уведомление 26
- Log журнал 27
- Q log list 27
- Update firmware обновление встроенного по 27
- W save to usb 27
- Device setup 28
- Включение звука отключенного со внешнего устройства 28
- Модель dante 28
- Отключение звука с внешнего устройства 28
- Звездообразная сеть 29
- Модель dante 29
- О технологии dante 29
- Общие сведения о dante 29
- Подключения 29
- Сетевая система dante 29
- Сеть с последовательным соединением 29
- Настройки dante 30
- О приложении dante controller 30
- Подключение к устройствам dante 30
- Пример системных настроек 30
- Экран dante setup настройка dante 30
- Интеграция с цифровыми микшерами yamaha 31
- Настройки приложения dante controller 31
- Серия rivage pm серия cl серия ql 31
- Серия tf 31
- Http www yamahaproaudio com 32
- Ниже приведены цифровые микшеры yamaha которые поддерживают интеграцию с устрой ствами серий dzr d и dxs xlf d и поддерживаемые версии встроенного по 32
- О технологии dante 32
- Подробнее об использовании цифровых микшеров yamaha см в руководстве по эксплуатации используемой модели 32
- Чтобы использовать перечисленные выше функции вам потребуется обновить встроенное по до поддерживаемой версии 32
- Выключение питания при подсоединении флеш устройства usb 33
- Использование флеш устройств usb 33
- Меры безопасности при работе с разъемом usb 33
- Меры безопасности при работе с разъемом usb использование флеш устройств usb 33
- Подключение флеш устройства usb 33
- Предотвращение случайного удаления данных 33
- Совместимые usb устройства 33
- Справочник 33
- Уведомление 33
- Форматирование флеш устройства usb 33
- Иерархия функций 34
- Справочник 34
- Справочник 35
- Справочник 36
- Список сообщений 37
- Справочник 37
- Справочник 38
- Справочник 39
- Таблица соответствия пэтчей при использовании функции quick config 39
- Поиск и устранение неисправностей 40
- Справочник 40
- Справочник 41
- Термины связанные с dante 41
- Dzr315 d dzr15 d dzr12 d dzr10 d dxs18xlf d dxs15xlf d 42
- В содержании данного руководства приведены последние на момент публикации технические характеристики для получения последней версии руководства посетите веб сайт корпорации yamaha и загрузите файл с руководством 42
- Дб отн ур 0 775 в среднеквадратичное значение 42
- Общие технические характеристики 42
- Справочник 42
- Технические характеристики 42
- 1 измеренное пиковое значение spl с розовым шумом на расстоянии 1 м 2 динамическая общая пиковая мощность отдельных выходов измеряется при минимальном импедансе нагрузки со снятой защитой импульсная длительная измеряется при номинальном импедансе с активированной защитой 3 оба устройства будут работать при напряжении от 100 до 240 в однако так как настройки ограничителя зависят от напряжения в электросети обязательно используйте данное изделие при напряжении указанном на задней панели 43
- Dzr315 d dzr15 d dzr12 d dzr10 d dxs18xlf d dxs15xlf d 43
- Справочник 43
- Версия оборудования a 44
- Для получения подробной информации о том как проверить версию оборудования см экран utility device information w version firmware стр 26 44
- Значения задержки при маршрутизации 44
- При использовании в сочетании с устройством версии оборудования b включение настройки на экране home utility device setup delay alignment компенсирует разницу в задержке с версией оборудования b меню настройки delay alignment отображается только для устройств с версией оборудования a во встроенном по версии 1 или новее 44
- Справочник 44
- Версия оборудования b 45
- Справочник 45
- Dxs18xlf d dxs15xlf d 46
- Dzr315 d dzr15 d dzr12 d dzr10 d 46
- Потребление тока и энергии 46
- Справочник 46
- Dzr315 d 47
- Габаритные размеры 47
- Справочник 47
- Dzr15 d 48
- Справочник 48
- Dzr12 d 49
- Справочник 49
- Dzr10 d 50
- Справочник 50
- Dxs18 xlf d 51
- Справочник 51
- Dxs15 xlf d 52
- Справочник 52
- Dxs xlf d 53
- Блок схема 53
- Параметры выхода dante поддерживаются встроенным программным обеспечением версии 1 или более поздней а также встроенным программным обеспечением модуля dante версии 4 4 1 или более поздней 53
- Справочник 53
- Указатель 54
