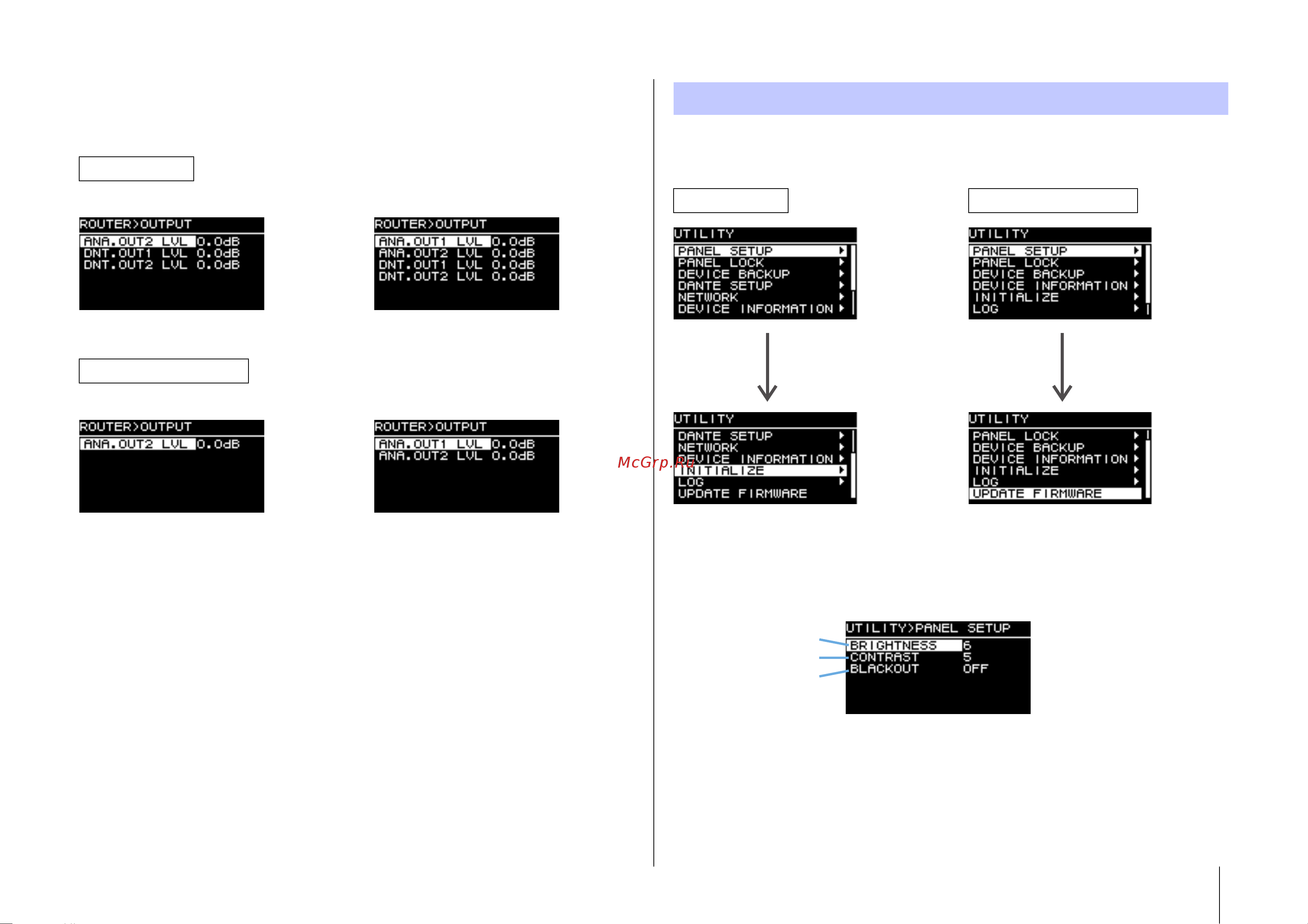

Функции экранов
19
e OUTPUT
Задает уровень выходного сигнала. Уровни выходных сигналов можно настраивать с шагами
в 0,5 дБ.
• ANA. OUT1 LVL: задает уровень аналогового выходного сигнала A1 (стр. 7 o, выходной
уровень для канала 1).
• ANA. OUT2 LVL: задает уровень аналогового выходного сигнала A2 (стр. 7 o, выходной
уровень для канала 2).
• DNT. OUT1 LVL: задает уровень выходного сигнала Dante на D1.
• DNT. OUT2 LVL: задает уровень выходного сигнала Dante на D2.
Экран UTILITY позволяет задать настройки устройства, сохранить их на флеш-устройство USB, а
также загрузить эти настройки с него.
PANEL SETUP (панельные настройки)
Настраивает метод отображения задней панели.
q BRIGHTNESS
Настраивает яркость подсветки дисплея.
Задается 1 из 10 уровней интенсивности.
