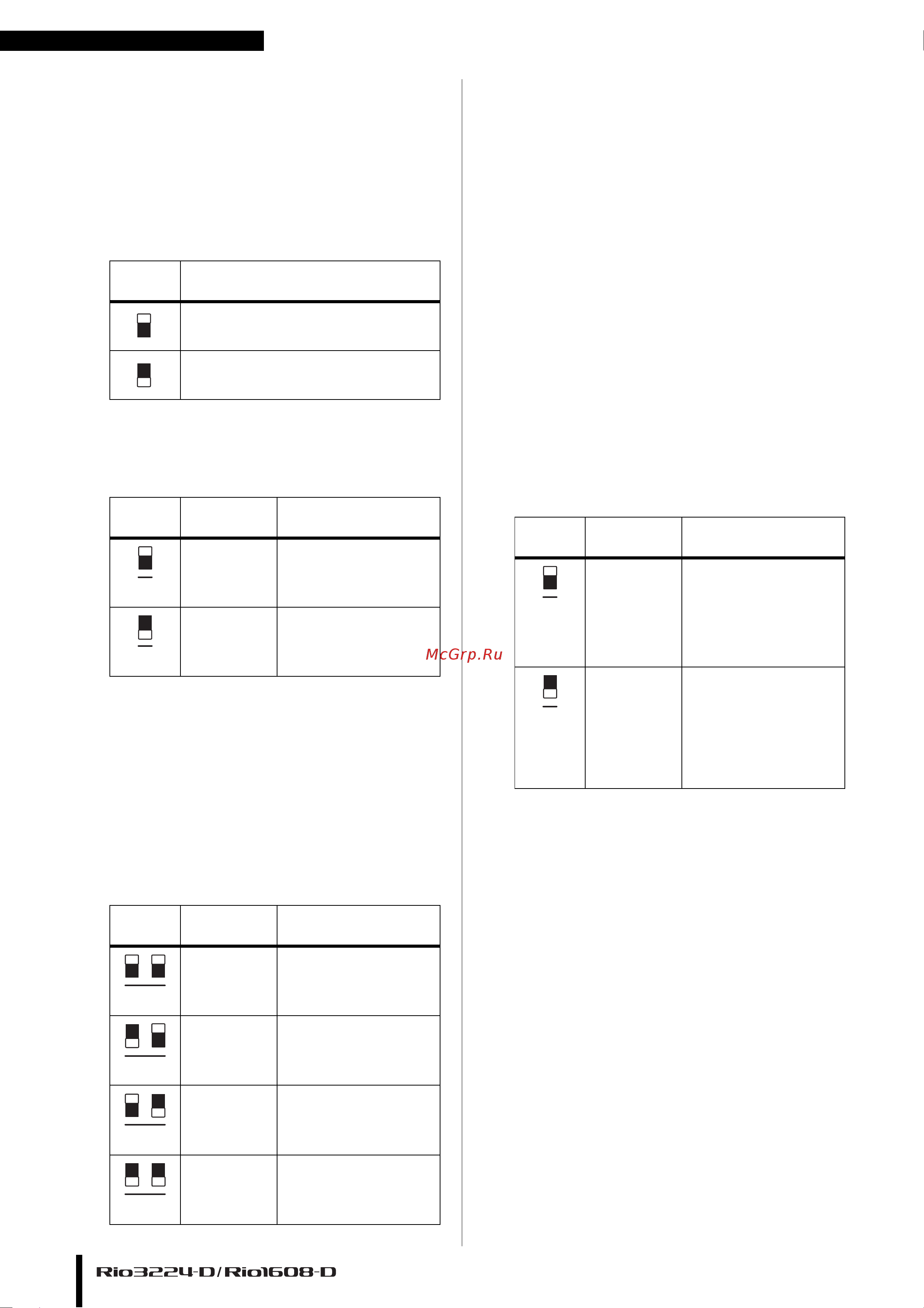

Элементы управления и функции
Руководство пользователя
10
6 Переключатели DIP (Режим)
Эти переключатели служат для настроек,
связанных с операцией запуска данного модуля.
Переключатели следует устанавливать, когда
питание данного модуля выключено (OFF).
В противном случае настройка будет
неэффективна.
Подробные сведения приведены далее.
Изображения переключателя указывают его
состояние как показано ниже.
• Переключатель 1 (UNIT ID)
Установка этого переключателя определяет,
в каком диапазоне задается значение поворотным
переключателем [UNIT ID]: 0 – F или 10 – 1F.
• Переключатели 2 и 3 (РЕЖИМ ВЫБОРА IP)
Эти переключатели задают метод настройки
IP-адреса, используемого для связи с внешним
устройством, например R Remote. При
подключении устройств серии R к компьютеру
в первый раз после покупки установите этот
переключатель в любое положение, кроме STATIC
IP (MANUAL). Если вы хотите установить этот
переключатель в положение STATIC IP
(MANUAL), сначала задайте IP-адрес в R Remote,
а затем переведите этот переключатель
в положение STATIC IP (MANUAL).
• Переключатель 4 (SECONDARY PORT)
Определяет, используется ли разъем
[SECONDARY] на задней панели для
последовательного подключения или
резервной сети.
При установке [DAISY CHAIN] (последовательное
подключение) можно последовательно
подключить несколько сетевых устройств,
поддерживающих Dante, не используя сетевой
коммутатор. Подробнее о последовательных
подключениях см. в подразделе «Сеть с
последовательным подключением» в разделе
«О подключениях» (стр. 13).
При установке [REDUNDANT] (резервная) разъем
[PRIMARY] будет использоваться для первичных
подключений, а разъем [SECONDARY] – для
вторичных (резервных) подключений. Если по
какой-то причине (например, при повреждении
или непреднамеренном отсоединении кабеля)
данный модуль не сможет передавать сигналы
через разъем [PRIMARY], автоматически будет
использоваться разъем [SECONDARY] для
передачи данных и выполнения функций
в резервной сети. Подробнее о резервных сетях
см. в подразделе «О резервных сетях» в разделе
«О подключениях» (стр. 13).
Переклю
чатель
Состояние
Состояние при перемещении
переключателя вверх.
Состояние при перемещении
переключателя вниз.
Переклю
чатель
Установка Описание
UNIT ID
в диапазоне
0 – F
Поворотный
переключатель [UNIT ID]
задает значение
в диапазоне 0 – F.
UNIT ID
в диапазоне
10 – 1F
Поворотный
переключатель [UNIT ID]
задает значение
в диапазоне 10 – 1F.
Переклю
чатель
Установка Описание
AUTO IP Сети Dante
автоматически
назначают IP-адрес.
DHCP IP-адрес назначается
используемым
DHCP-сервером.
STATIC IP
(AUTO)
IP-адрес указывается
в формате 192.168.0.xx
(где xx — это код
устройства UNIT ID).
STATIC IP
(MANUAL)
IP-адрес назначается
с внешнего устройства,
например R Remote.
1
1
2
3
2 3
2
3
2
3
Переклю
чатель
Установка Описание
DAISY CHAIN Разъем [SECONDARY]
используется для
последовательного
подключения. Сигнал на
разъеме [PRIMARY]
будет передаваться на
следующее устройство
в цепи как есть.
REDUNDANT Разъем [SECONDARY]
используется для
резервной сети. Он
будет функционировать
как резервное
подключение,
независимое от сети,
к которой подключен
разъем [PRIMARY].
4
4
