Руководство пользователя MG20XU/MG20/MG16XU/MG16/MG12XU/MG12
9
Краткое руководство по эксплуатации
Мы начнем это руководство с подключения пары динамиков и воспроизведения стереосигнала. Следует
иметь в виду, что операции и процедуры могут немного меняться в зависимости от используемых входных
устройств.
Шаг 1. Подготовка источника питания
1. Убедитесь в том, что выключатель питания на
устройстве установлен в положение « » (выкл.).
2. Подсоедините штекер прилагаемого кабеля
питания к гнезду [AC IN] на задней панели.
3. Вставьте вилку шнура питания в электричес-
кую розетку.
Шаг 2. Установка подключений
1. Полностью выведите вниз все фейдеры и
регуляторы [GAIN].
2. Подсоедините микрофоны, инструменты и/или
динамики, которые планируется использовать.
Подробную информацию об установке подключений см.
в разделах «Примеры настройки» (стр. 12 – 13),
«Передняя панель» и «Задняя панель» (стр. 14 – 15).
Шаг 3. Включение питания системы
Для предотвращения появления нежелательных
шумов из динамиков включайте электропитание
устройств в следующем порядке: периферийные
устройства (инструменты, микрофоны и т. д.) →
микшерный пульт → усилители (или колонки со
встроенным усилителем).
Выключайте электропитание устройств в обратном порядке.
ПРЕДУПРЕЖДЕНИЕ
Каждый раз при использовании микшера обязательно вклю-
чайте и выключайте питание в порядке, указанном в шаге 3.
Если этого не сделать, возможны сильные всплески шумов,
которые могут повредить оборудование, ваш слух или и то, и
другое.
УВЕДОМЛЕНИЕ
Если используются конденсаторные микрофоны, для которых
требуется фантомное питание, включайте переключатель
[PHANTOM +48V] на микшере, прежде чем включать усилите-
ли или колонки со встроенным усилителем. Подробнее см. на
стр. 17. Также перед включением переключателя
[PHANTOM +48V] ознакомьтесь с подробной информацией
о нем на стр. 17.

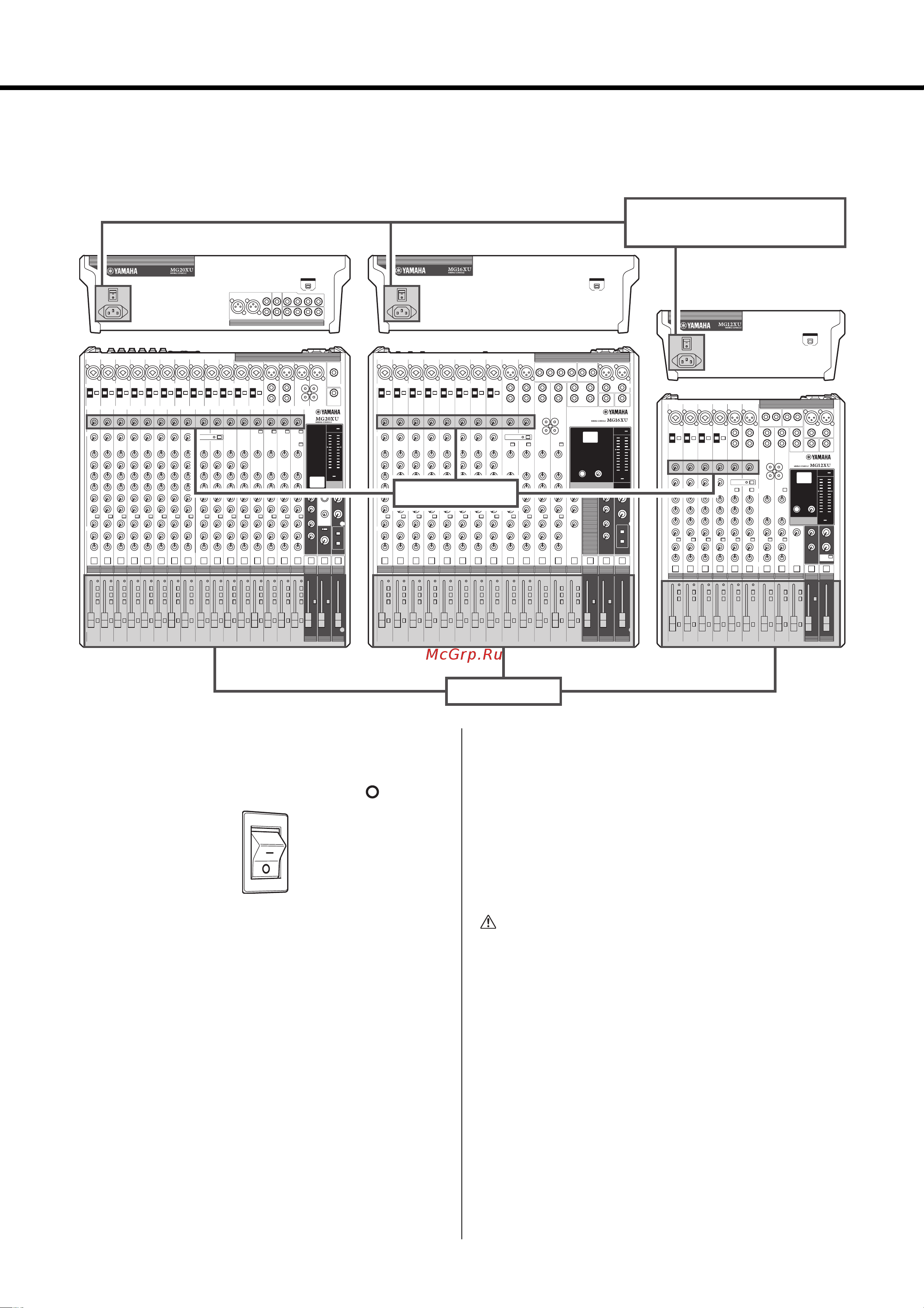

• Выключатель питания (задняя
панель)
• Гнездо [AC IN] (задняя панель)
Регуляторы [GAIN]
Фейдеры
MG20XU MG16XU MG12XU
