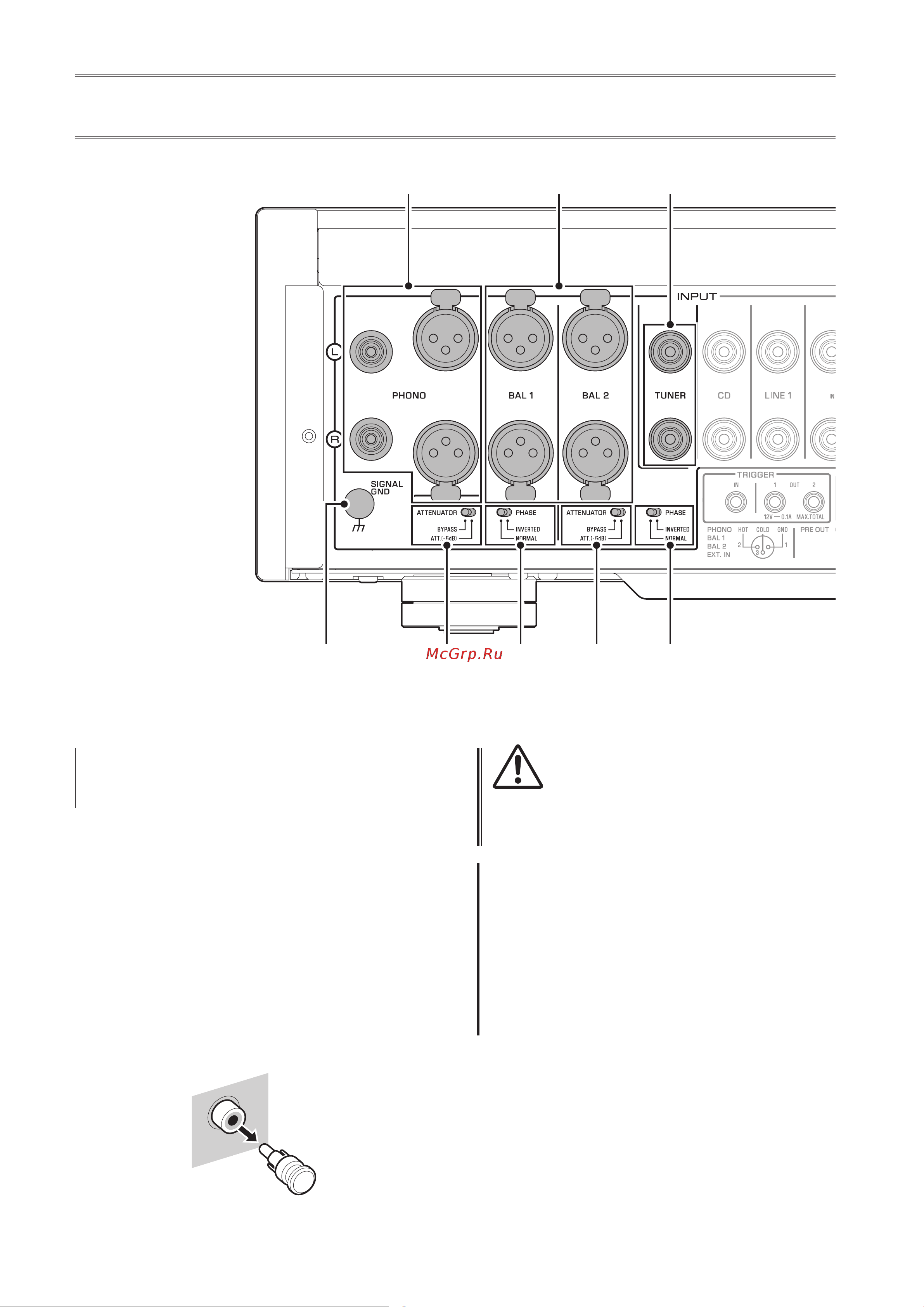

130
Obs!
För information angående anslutningsförfarande, se
“Anslutningar” (sidan139).
A.
PHONO-uttag
Uttag av typ RCA och XLR. Om INPUT-väljaren är
inställd på PHONO, kommer signalerna på RCA-typ
PHONO-uttag att vara ingångskälla. Om INPUT-väljaren
är inställd på PHONO BAL, kommer signalerna på XLR-
typ PHONO-uttag vara ingångskällan.
Förförstärkare levereras med en kortslutningskontakt
installerad på varje typ av RCA PHONO-ingång. Om
du planerar att ansluta en extern komponent till dessa
uttag, ska du ta bort kortslutningskontakterna. För mer
information, se “Ansluta en skivspelare” (sidan 142).
PHONO
FÖRSIKTIGHET
Hantera kontakterna för kortslutning försiktigt. Låt inte
barn leka med kortslutningskontakt; de kan annars svälja
den.
MEDDELANDE
• Kortslutningskontakter är avsedda för oanvända
INGÅNGAR ENDAST; Om du använder dem på
UTGÅNGARNA kan det orsaka allvarliga skador på dina
komponenter.
• Om du planerar att inte använda RCA-typ PHONO-
ingångarna, ska du sätta i kortslutningskontakterna för
att förhindra slumpmässig statisk eller brusstörning från
att försämra ljudsignalen.
B.
SIGNAL GND (jordad ) terminal
Om du ansluter din skivspelare till RCA-typ PHONO
ingångar, ska du även ansluta skivspelaren till terminalen.
Att göra så kan minska bruset.
Bakpanelen
