МОНТАЖ ДРЕНАЖНОГО ШЛАНГА

1. Подключения дренажного шланга к внутреннему блоку

• Для дренажа конденсата можно использовать полиэтиленовую трубку (наружный диаметр 37–39 мм, вну-

тренний – 32 мм). Приобретается на внутреннем рынке.

• Наденьте конец дренажного шланга на патрубок насоса кондиционера. Закрепите шланг и изоляцию, на-

детую на выходной патрубок насоса.

• Выходная трубка насоса и дренажный шланг (особенно та его часть, которая находится внутри помещения)

должны быть плотно покрыты изоляцией и на поверхности шланга не конденсировалась влага.

• Чтобы конденсат не затекал обратно в кондиционер после его выключения, дренажный шланг должен быть

слегка наклонен вниз наружу (от кондиционера) под углом около 1/50. На шланге не должно быть подъ-

емов и петель (рис. 28-a).

• В процессе подключения дренажного шланга не тяните за него, чтобы не сместить кондиционер. Через

каждые 1–1,5 м нужно закрепить шланг, чтобы он не провисал (рис. 28-b).

• Если шланг очень длинный, закрепите его часть, находящуюся внутри помещения с защитной трубой, чтобы

он не провисал (рис. 28-с).

• Если выходное отверстие дренажного шланга расположено выше, чем насос, шланг должен иметь верти-

кальный отрезок. Подъем шланга не должен превышать 20 см. иначе после выключения кондиционера

конденсат будет затекать обратно в кондиционер (рис. 29).

• Выходное отверстие дренажного шланга должно быть на высоте не менее 50 мм от земли или дна емкости,

куда стекает конденсат, не погружайте конец шланга в воду. Если конденсат сливается в канализацию,

необходимо устроить на шланге U-образный сифон с водяным затвором, чтобы неприятный запах не про-

никал в помещение.

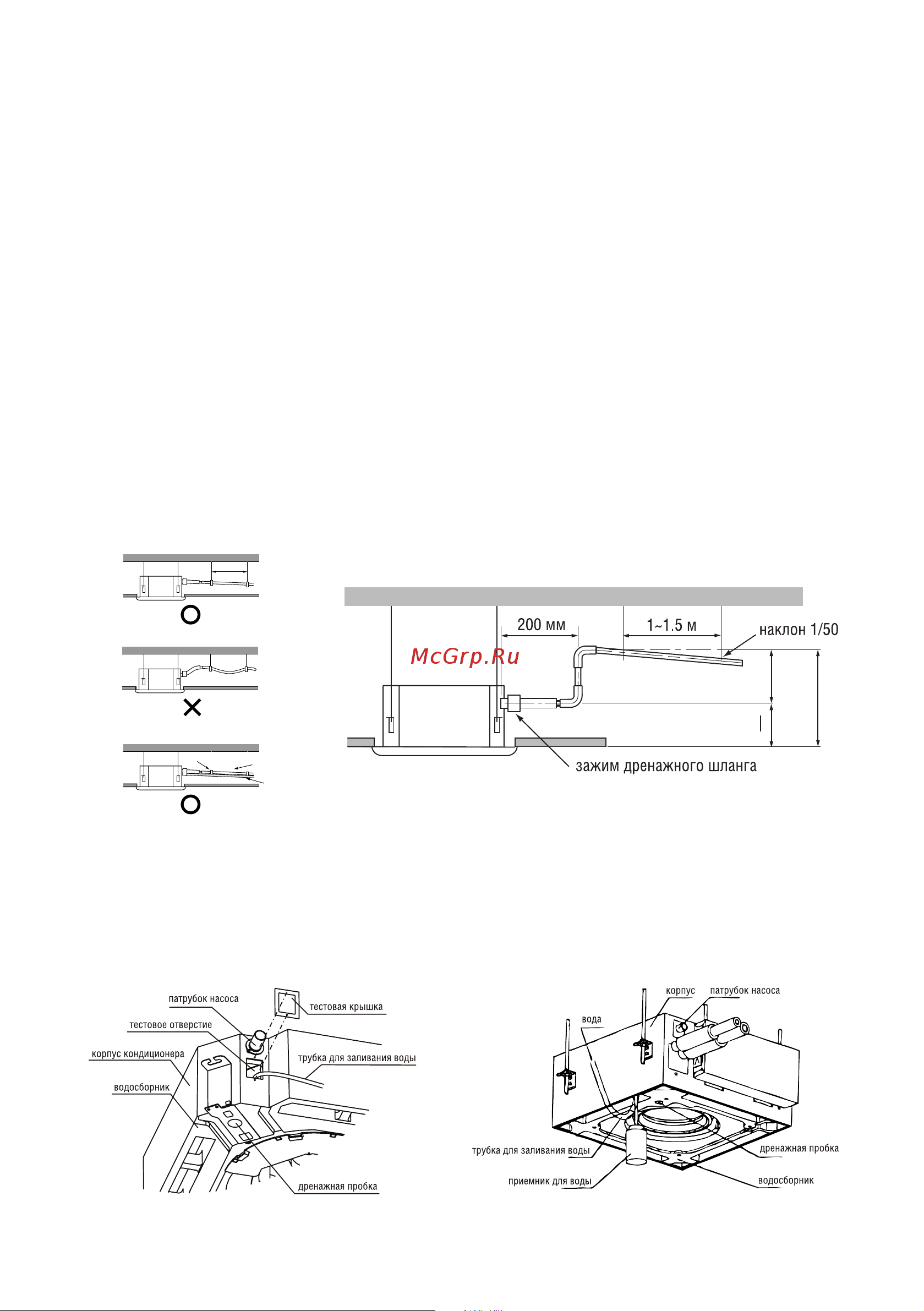

Рис. 28 Рис. 29

2. Проверка дренажной системы

• Убедитесь, что конденсат беспрепятственно отводится по шлангу.

• Если подвесной потолок еще не установлен, нужно протестировать дренажную систему перед его уста-

новкой.

1) Снимите тестовую крышку и залейте в водосборник 2000 мл воды через трубку (рис. 30).

KSVP Рис. 30 KSZR

11.5 м

наклон 1/50

дренажный шланг

труба

стяжки

>1.5 м

>750(KSVP)

<500(KSZQ)
