Кассетный тип · 600x600 · KSZR
6
Сплит-система

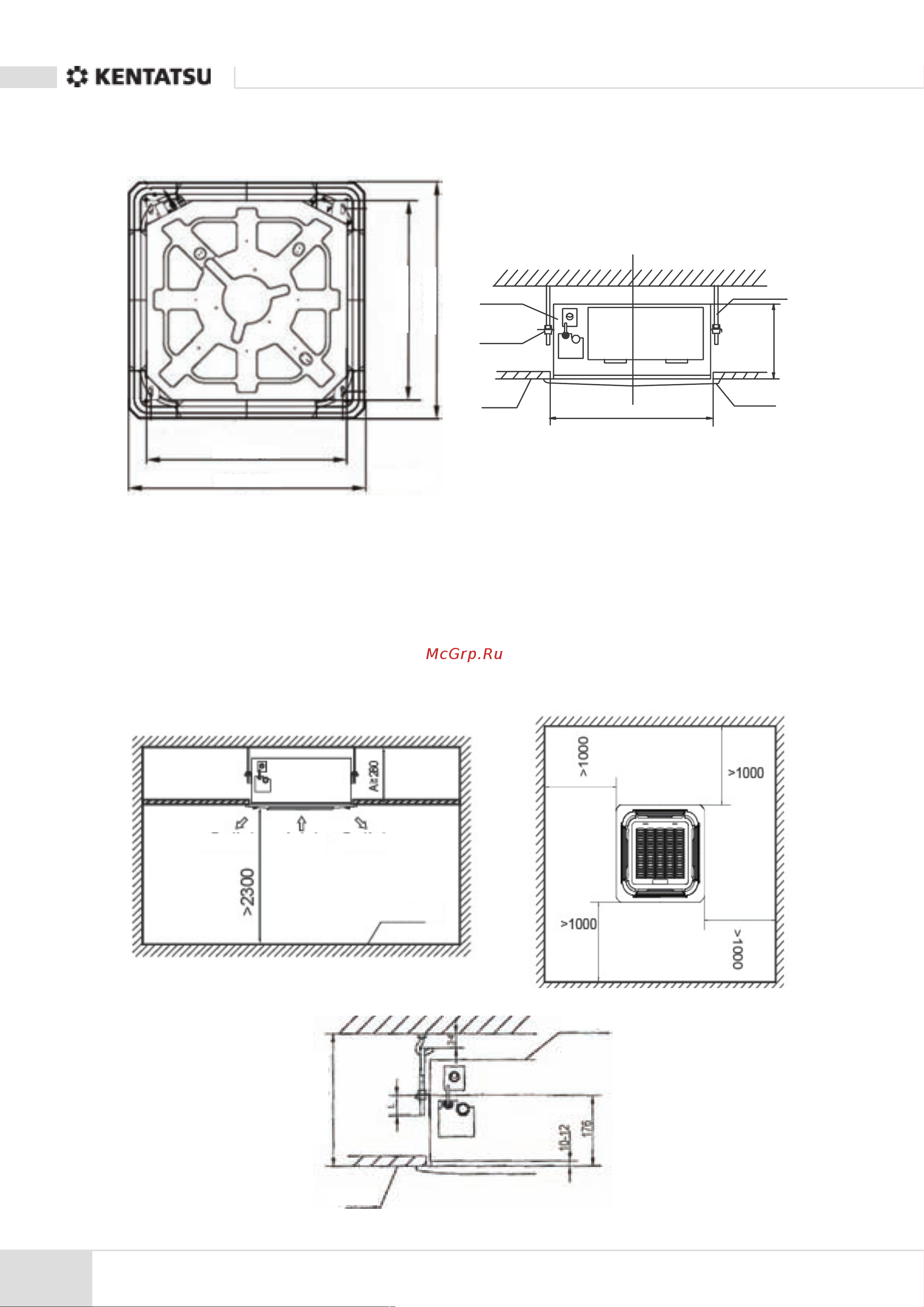

3. Габаритные и установочные размеры
3.1. Модели KSZR35,53HFAN1
MCAC-UTSM-2010
5
3. Dimensions
570 (корпус)
570 (корпус)
647 (панель)
647 (панель)
Блок (мм)
Кассетный тип 600 x 600
Кассетный тип 600 x 600
Кассетный тип 600 x 600
7
Сплит - система
4 Габаритные и установочные размеры
Внутренние блоки
580 (корпус)
600 (ниша в потолке)
611 (место крепления крючков)
650 (панель)
Дренаж и место
крепления
трубопровода
401 (место крепления)
580 (корпус)
600 (ниша в потолке)
650 (панель)
67
28,5
422
Схема 4
Корпус
Гайка
Анкерный болт
Панель
Шина
600
3.3. Пространство необходимое для монтажа
• Вокруг кондиционера должно быть достаточно свободного пространства для монтажа и технического обслуживания.
• Потолок, в котором монтируется внутренний блок кассетного типа, должен быть горизонтальным и достаточно прочным, чтобы
выдержать вес блока.
• Не должно быть препятствий входу и выходу воздуха из кондиционера.
• Выходящий из кондиционера воздух должен равномерно распределяться по помещению.
• Трубки холодильного контура и дренажный шланг должны легко и свободно отключаться от кондиционера.
• Кондиционер не должен находиться рядом с источниками тепла, нагревательными приборами.
MCAC-UTSM-2010
6 错
误！未找到引用源。
4. Service Space (mm)
MCAC-UTSM-2010
6 错
误！未找到引用源。
4. Service Space (mm)
Выход воздуха Выход воздуха
Земля
Забор
воздуха
MCAC-UTSM-2010
6 错
误！未找到引用源。
4. Service Space (mm)
Корпус
Потолок
H (высота потолка)
