Наружные блоки · Универсальные · KSUN
6
Сплит-система

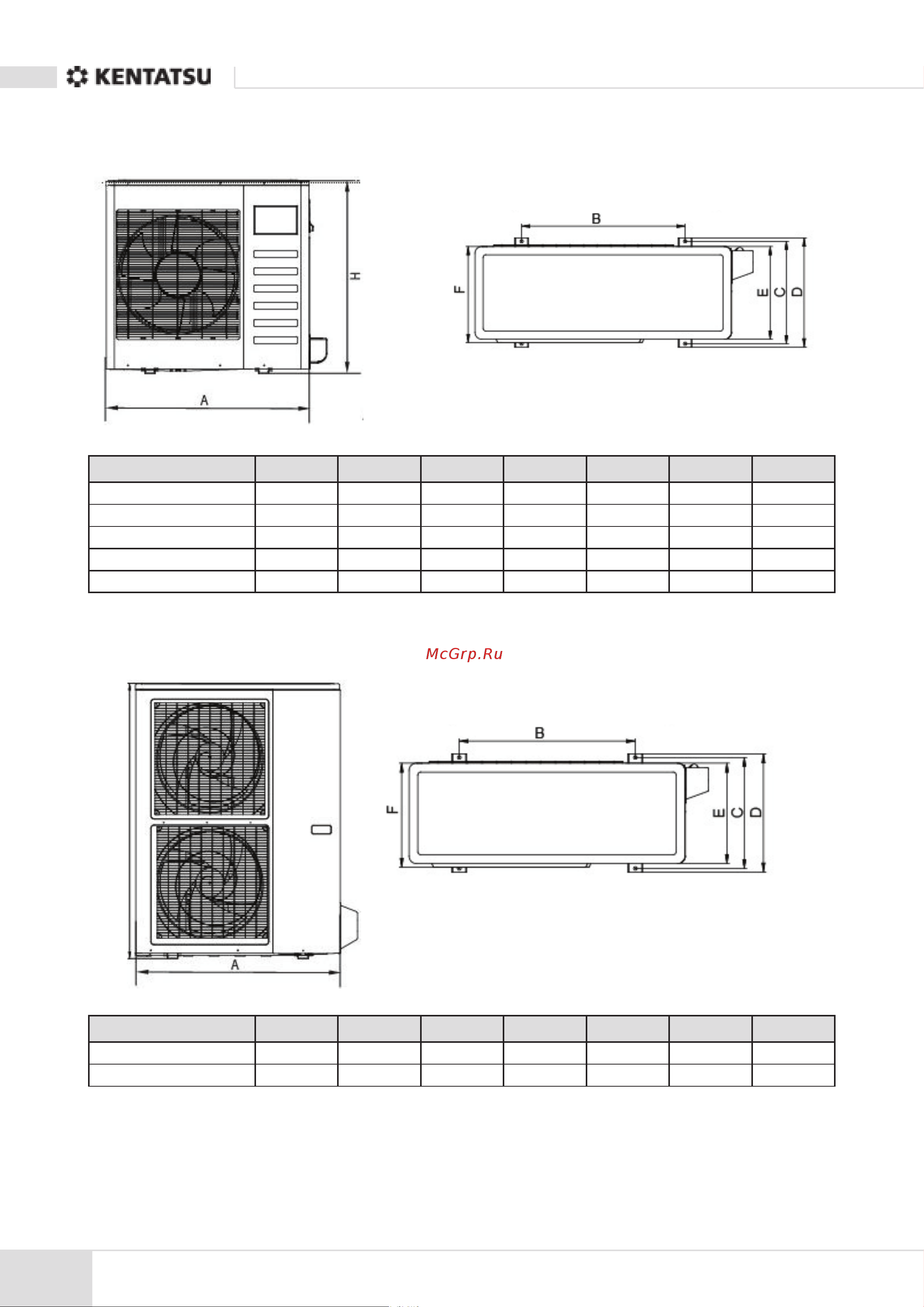

3. Габаритные и установочные размеры
3.1. Модели KSUN35,53,70,105HFAN1(3)
MCAC-UTSM-2010
7
2. Dimensions
mm
Model A B C D E F H
MOU-12HN1 780 548 266 300 241 250 547
MOU-18HN1-Q 762 530 290 315 270 282 593
MOU-24HN1-Q 842 560 335 360 312 324 695
MOU-30HN1-Q 990 624 366 396 340 354 966
MOU-30HN1-R 990 624 366 396 340 354 966
MOU-36HN1-Q 990 624 366 396 340 354 966
MOU-36HN1-R 990 624 366 396 340 354 966
mm
Model A B C D E F H
MOU-48HN1-R 900 590 378 400 330 340 1167
MOU-60HN1-R 900 590 378 400 330 340 1167
H
МОДЕЛЬ A B C D E F H
KSUN35HFAN1 780 548 266 300 241 250 547
KSUN53HFAN1 762 530 290 315 270 282 593
KSUN70HFAN1 842 560 335 360 312 324 695
KSUN105HFAN1 990 624 366 396 340 354 966
KSUN105HFAN3 990 624 366 396 340 354 966
3.2. Модели KSUN140,176HFAN3
MCAC-UTSM-2010
7
2. Dimensions
mm
Model A B C D E F H
MOU-12HN1 780 548 266 300 241 250 547
MOU-18HN1-Q 762 530 290 315 270 282 593
MOU-24HN1-Q 842 560 335 360 312 324 695
MOU-30HN1-Q 990 624 366 396 340 354 966
MOU-30HN1-R 990 624 366 396 340 354 966
MOU-36HN1-Q 990 624 366 396 340 354 966
MOU-36HN1-R 990 624 366 396 340 354 966
mm
Model A B C D E F H
MOU-48HN1-R 900 590 378 400 330 340 1167
MOU-60HN1-R 900 590 378 400 330 340 1167
H
МОДЕЛЬ A B C D E F H
KSUN140HFAN3 900 590 378 400 330 340 1167
KSUN176HFAN3 900 590 378 400 330 340 1167
