Внимание!

Напряжение питания не должно быть ниже, чем номинальное напряжение, указанное на кондиционере.

ПОДКЛЮЧЕНИЕ КАБЕЛЯ К ВНУТРЕННЕМУ БЛОКУ

Проверьте зажимы, крепящие провода в клеммной коробке, которые могли ослабиться из-за вибрации во

время транспортировки кондиционера. При нарушении контактов возможен нагрев и возгорание прово-

дов. Поэтому проверьте плотность контактов и закрепите соединение при необходимости.

Проверьте параметры электропитания.

Убедитесь, что защитный автомат рассчитан на ток, протекающий при работе кондиционера.

Убедитесь, что сечение кабеля электропитания достаточно для кондицио нера.

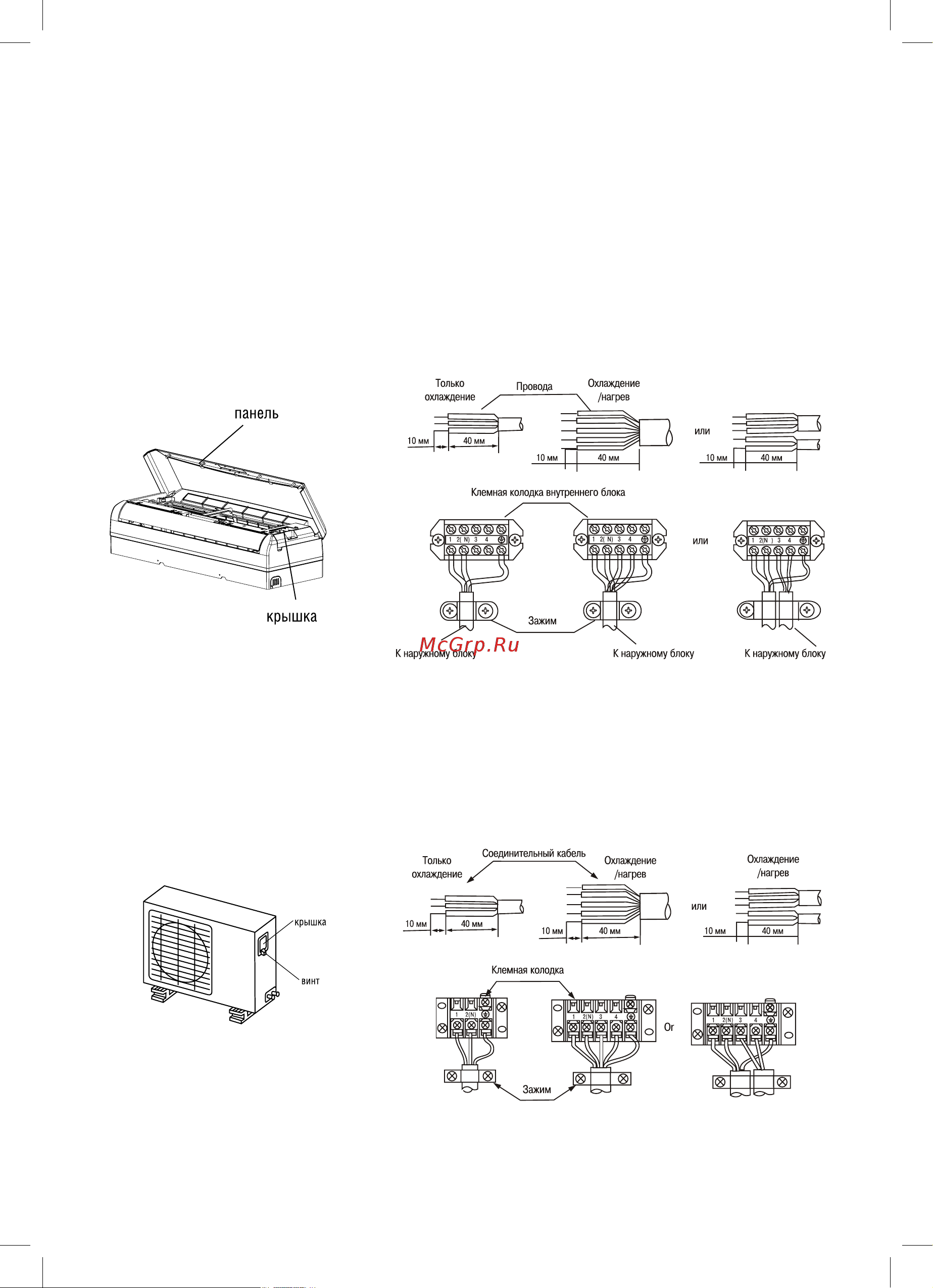

Снимите панель и винты и выньте крышку клеммной коробки (рис. 20).

Подключите кабели в соответствии с маркировкой контактов.

Изолируйте кабели, не подключенные к контактам, изолентой, чтобы они не касались элементов электри-

ческой схемы кондиционера.

ПОДКЛЮЧЕНИЕ КАБЕЛЯ К НАРУЖНОМУ БЛОКУ

Снимите крышку электрического отсека наружного блока (рис. 21).

Подключите соединительные провода к контактам так, чтобы числа, указанные на контактах внутреннего

и наружного блоков, совпадали.

Чтобы вода не попадала в электрический отсек, защитите провода, как показано на монтажных схемах

внутреннего и наружного блоков кондиционера.

Те провода, которые не используются, надо изолировать полихлорвиниловой лентой.

Провода не должны касаться электрических компонентов и металлических частей кондиционера.

Примечание:

1) Электрические подключения выполнять в соответствии с электрической схемой, закрепленной на внутрен-

ней поверхности крышки электронного блока. 2) Всегда устанавливайте предохранитель утечки на землю.

Pис. 21

Pис. 20
