Кондиционеры настенного типа. TITAN
20
Сплит-системы

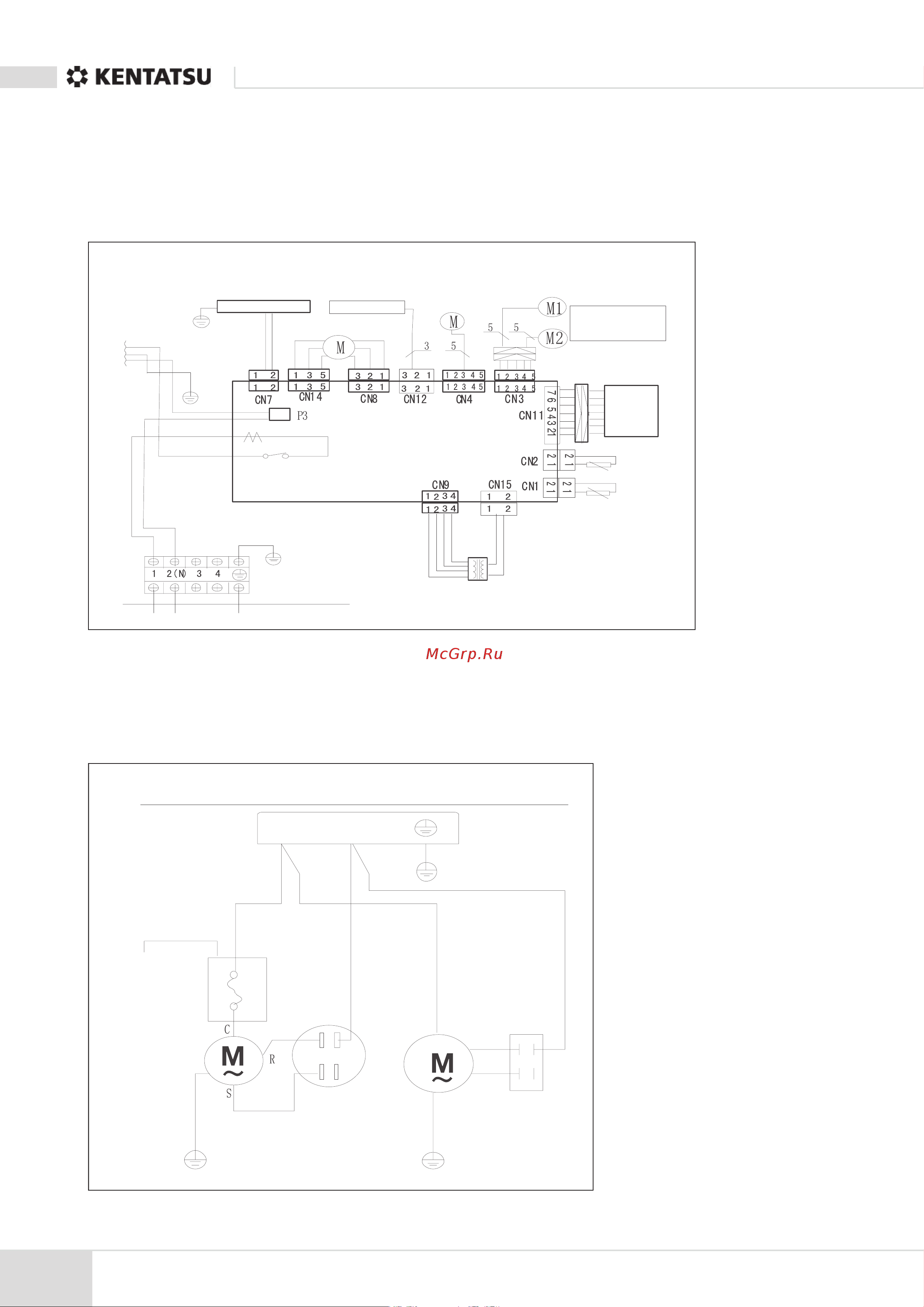

7. Электрические схемы
7.1 Внутренний блок
Модели KSGH21CFDN1, KSGH26CFDN1, KSGH35CFDN1
Наружный блок
Модели KSRH21CFDN1, KSRH26CFDN1, KSRH35CFDN1
1 2(N)
7 6 5 4 3 21
СХЕМА ПОДКЛЮЧЕНИЯ
(ВНУТРЕННИЙ БЛОК)
КОРИЧНЕВЫЙ (ИЛИ ЧЕРНЫЙ)
СИНИЙ (ИЛИ БЕЛЫЙ)
Ж/З (ИЛИ ЗЕЛЕНЫЙ)
АНИОННЫЙ ГЕНЕРАТОР
КОММУТАЦИОННАЯ ПАНЕЛЬ
МОТОР ВНУТРЕННЕГО БЛОКА
МОТОР ЖАЛЮЗИ
УПРАВЛЕНИЕ ЖАЛЮЗИ
ДАТЧИК ТЕМПЕРАТРУЫ
ОКРУЖАЮЩЕГО ВОЗДУХА
ДАТЧИК ИСПАРИТЕЛЯ
ТРАНСФОРМАТОР
К НАРУЖНОМУ БЛОКУ
ВНУТРЕННИЙ БЛОК
5-КОНТАКТНЫЙ РАЗЪЕМ
КРАСНЫЙ
ЧЕРНЫЙ
ОСНОВНАЯ ПАНЕЛЬ
ИНДУКТОР
РЕЛЕ КОМПРЕССОРА
ПАНЕЛЬ
ИНДИКАЦИИ
ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
ЧЕРНЫЙ
КОМПРЕССОР
ЧЕРНЫЙ
КРАСНЫЙ
КРАСНЫЙ
КРАСНЫЙ
СИНИЙ
КОНДЕНСАТОР
ВЕНТИЛЯТОРА
КРАСНЫЙ
РЕЛЕ ПЕРЕГРУЗКИ
(ВНУТРЕННЕЕ/
ВНЕШНЕЕ –
В ЗАВИСИМОСТИ
ОТ МОДЕЛИ)
ЖЕЛТЫЙ /ЗЕЛЕНЫЙ
СИНИЙ
ВЕНТИЛЯТОР
ЖЕЛТЫЙ /ЗЕЛЕНЫЙ
НАРУЖНЫЙ БЛОК
К ВНУТРЕННЕМУ БЛОКУ
КОНДЕНСАТОР
КОМПРЕССОРА
ЧЕРНЫЙ
ПИТАНИЕ
