9
труб.
В: Удаление заусенцев
Тщательно удалите все заусенцы со среза трубы. Во
время удаления заусенцев держите трубу срезом вниз,
чтобы стружки и пыль не попали внутрь неё.
С: Установка накидных гаек
Отсоедините накидные гайки, прикрепленные к внут-
реннему и наружному блокам кондиционера. Затем
установите их на трубки, с которых уже удалены за-
усенцы. После развальцовки труб установить гайки уже нельзя!
D: Развальцовка труб
Плотно закрепите медную трубку в зажиме (рис.17). Раз-
мер зажима зависит от диаметра трубы (см. таблицу):
Наружный
диаметр, мм
С (мм)
Максимум Минимум
6,35 1,3 0,7
9,53 1,6 1,0
12,7 1,8 1,0
ПОДСОЕДИНЕНИЕ ТРУБ К БЛОКУ

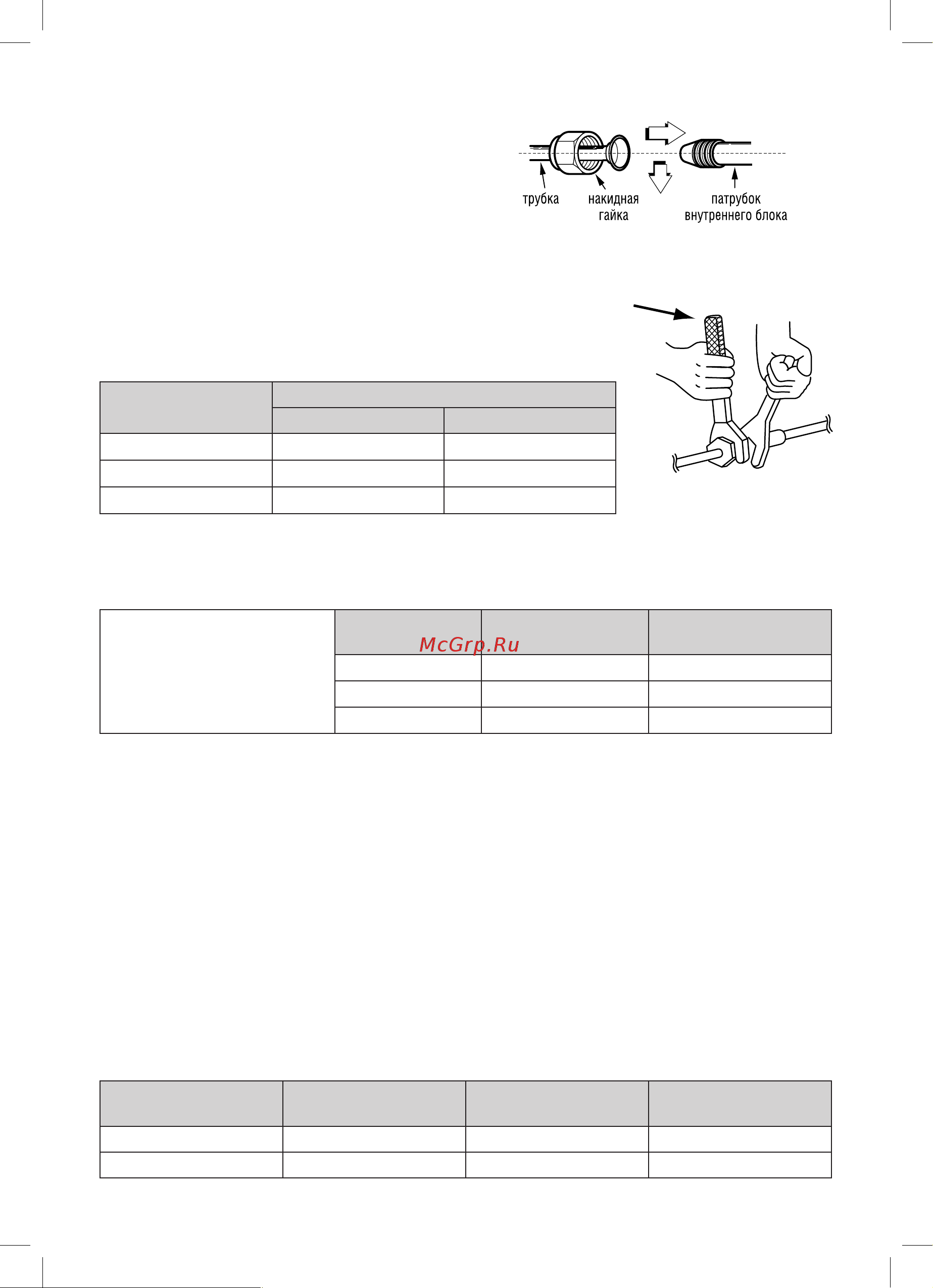

Установите развальцованные трубы соосно со штуцером (рис. 18).
Закрутите накидную гайку, а затем затяните ее двумя гаечными ключа-
ми – обычным и динамометрическим. (см. рис. 19).
Внимание:
Слишком большой крутящий
момент может повредить гайку.
Максимально допустимые значе-
ния крутящего момента –
в таблице справа
Внешний диаметр
трубы, мм
Крутящий момент,
H*см
Дополнит. момент,
H*см
∅6,3
1570 1960
∅9,53
2940 3430
∅12,7
4900 5390
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
Электрические подключения выполнять в соответствии с электрическими схемами, приведенными в при-
ложении и на панелях наружного и внутреннего блоков кондиционера.
Если электропроводка не подходит для питания кондиционера, электрик не должен подключать к ней
кондиционер. Нужно объяснить владельцу кондиционера суть проблемы и способы ее устранения.
Напряжение питания должно поддерживаться в пределах от 90 до 110% от номинального. При пониже-
нии напряжения возможны следующие неполадки: вибрация магнитного пускателя, ведущая к поврежде-
нию контактов; перегорание предохранителя и т.д
В силовом контуре нужно установить предохранитель и сетевой размыкатель питания, срабатывающий
при токе, в 1,5 раза большем максимального рабочего тока кондиционера.
Убедитесь, что кондиционер заземлен.
Электрическое подключение должно полностью соответствовать государственным стандартам и выпол-
няться квалифицированными электриками.
К автомату защиты, к которому подключается кондиционер, нельзя подключать другие электроприборы.
Рекомендуемое сечение проводов и параметры предохранителей указаны в таблице.
Производительность Питание
Размыкатель/
Предохранитель
Сечение провода
(длина трассы до 10 м)
до 3,5 кВт 220–240V~50 Гц 10 А ≥ 1,5 мм
2
от 3,5 кВт 220–240V~50 Гц 16 А ≥ 1,5 мм
2
•
•
1.
2.
3.
4.
5.
6.
7.
Pис. 18
Pис. 19
