Кондиционеры настенного типа. TITAN
25
Сплит-системы

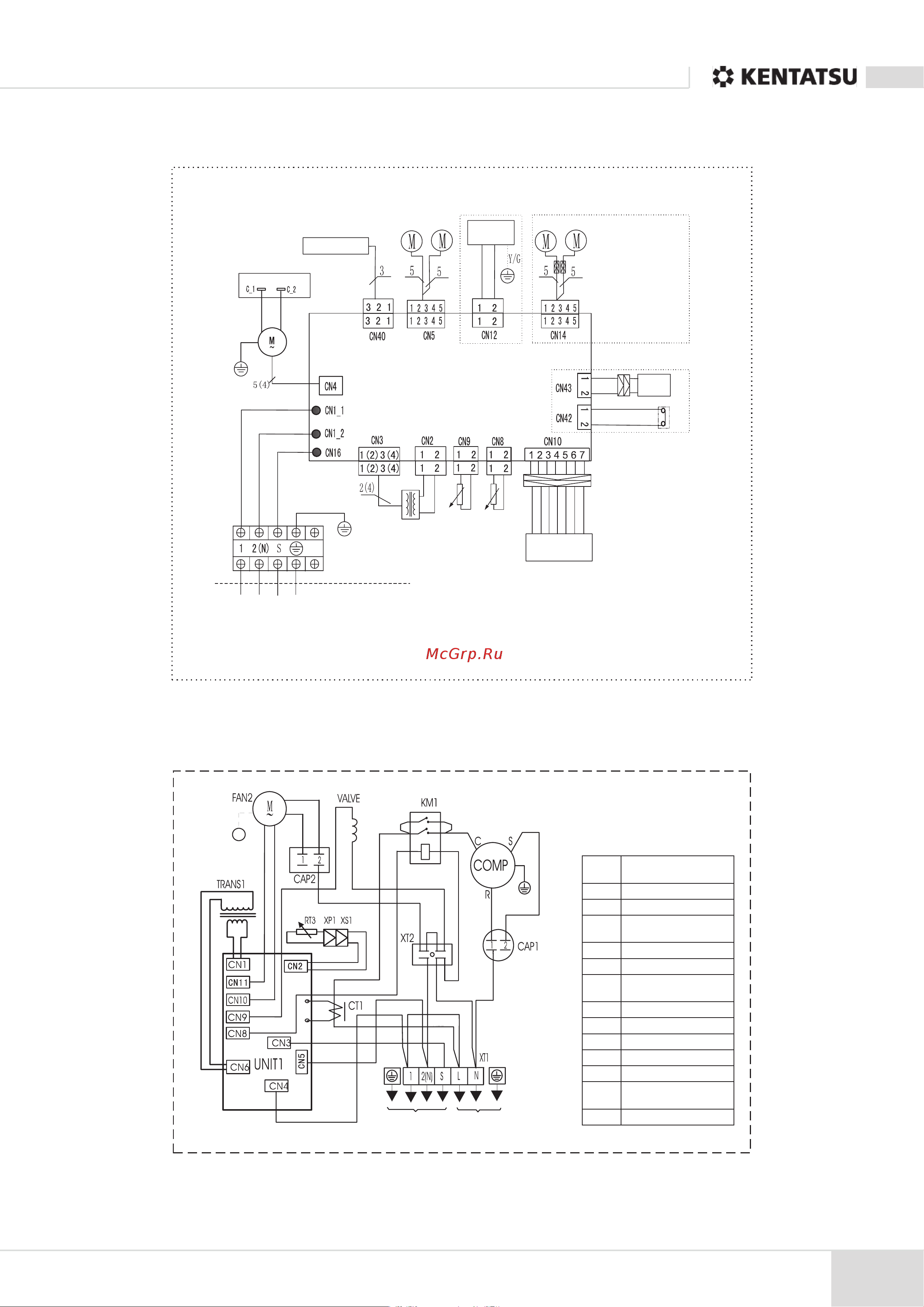

7.6 Внутренний блок
Модели KSGH61HFDN1, KSGH70HFDN1
Примечания:
1. Цвета проводов шнура питания (L (фаза), N (нейтраль), Е (земля)) соответствуют стандар-
ту IEC (коричневый, голубой, желто-зеленый) или UL (черный, белый, зеленый).
2. Функции в прямоугольнике выбора доступны в зависимости от конкретной установки.
Главная плата
Плата конденсатора вентилятора
Внутриплатный переключатель
Привод воздуш-
ных заслонок
Ионизатор
Привод жалюзи
канала подачи
воздуха
Микровыключатель
Примечание:
Этим символом обозначается
элемент, поставляемый по допол-
нительному заказу и не входящий
в стандартный комплект поставки
Дисплейная
плата
Датчик температуры наружного
воздуха
Датчик температуры испарителя
Трансформатор
Колодка на 5 соединений
Внутренний блок
К наружному блоку
Электродвигатель
внутреннего блока
Ж-З
Ж-З
Ж-З
Красный
Голубой
Белый
Наружный блок
Модели KSRH61HFDN1, KSRH70HFDN1
UNIT1 Плата управления наружного
блока
COMP Компрессор
CAP1 Конденсатор компрессора
CAP2 Конденсатор вентилятора
наружного блока
FAN2 Вентилятор наружного блока
XT1 Колодка на 5 соединений
XТ2 Внутренняя соединительная
колодка
XP1, XS1 Соединители
RT3 Датчик температуры трубы
KM1 Контактор переменного тока
СТ1 Детектор тока
TRANS1 Трансформатор
CN1–
CN11
Разъемы печатной платы
VALVE Реверсивный клапан
Ж-З
Красный
Красный
Красный
Красный
Красный
Красный
Красный
Красный
Голубой
Голубой
Голубой
Голубой
Белый
Белый
Белый
Черный
Черный
Черный
Черный
Черный
Черный
Черный
К внутреннему
блоку
Питание
