Kentatsu KSRH35HZAN1 [14/24] Схема холодильного контура
![Kentatsu KSRH35HZAN1 [14/24] Схема холодильного контура](/views2/1829662/page14/bge.png)
14

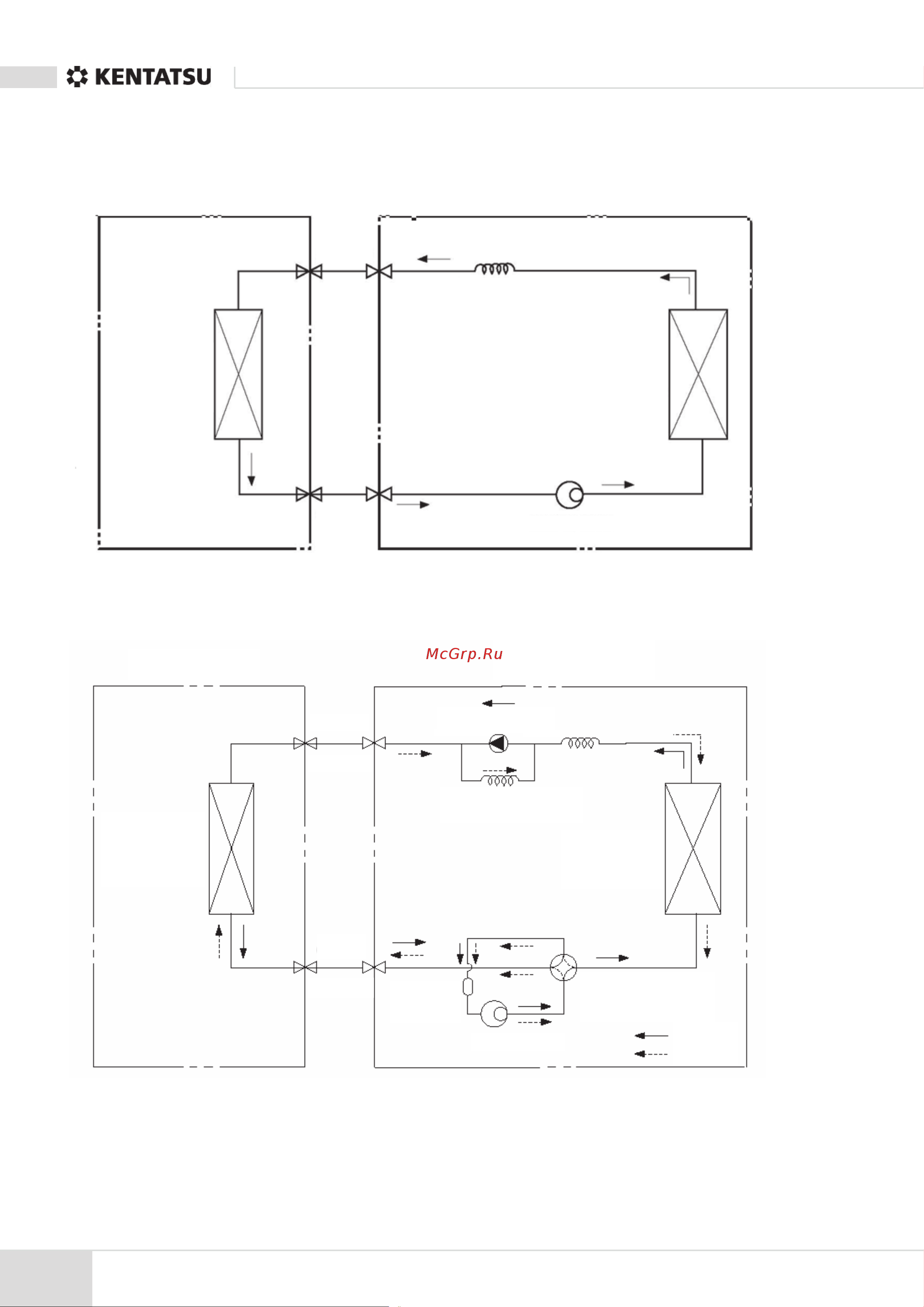

5. Схема холодильного контура
5.1. Стандартная модель. Только охлаждение
5.2. Стандартная модель. Охлаждение/нагрев
ВНУТРЕННИЙ БЛОК НАРУЖНЫЙ БЛОК
ГАЗ
КАПИЛЛЯРНАЯ ТРУБКА
ТЕПЛООБМЕННИК
(КОНДЕНСАТОР)
КОМПРЕССОР
ТЕПЛООБМЕННИК
(ИСПАРИТЕЛЬ)
ЖИДКОСТЬ
ВНУТРЕННИЙ БЛОК НАРУЖНЫЙ БЛОК
ГАЗ
КАПИЛЛЯРНАЯ ТРУБКА
ТЕПЛООБМЕННИК
(КОНДЕНСАТОР)
ТЕПЛООБМЕННИК
(ИСПАРИТЕЛЬ)
ЖИДКОСТЬ
ЖИДКОСТЬ
2-ХОДОВОЙ
ВЕНТИЛЬ
ГАЗ
3-ХОДОВОЙ
ВЕНТИЛЬ
ОБРАТНЫЙ КЛАПАН
(Только у моделей с нагревом)
ОХЛАЖДЕНИЕ
НАГРЕВ
РЕВЕРСИВНЫЙ КЛАПАН
Аккумулятор
КОМПРЕССОР
