Kentatsu KSRJ70HFAN1 [13/16] Проверка электрической схемы и поиск утечек хладагента
![Kentatsu KSRJ70HFAN1 [13/16] Проверка электрической схемы и поиск утечек хладагента](/views2/1829696/page13/bgd.png)
13
коллектора к запорному вентилю низкого давления
(газовая труба).
2. Подключите другой заправочный шланг к вакуумно
му насосу.
3. Полностью откройте вентиль Lo манометрического
коллектора (рис.24).
4. Включите вакуумный насос и начните откачку воз-
духа из холодильного контура.
После начала вакуумирования слегка ослабьте на-
кидную гайку запорного вентиля в газовой трубе.
Проверьте, входит ли воздух в трубу (при этом из-
меняется шум насоса и вакуумметр начинает пока-
зывать 0, а не отрицательное значение, как было до
этого).
5. Продолжительность процесса вакуумирования
составляет не менее 15 мин. В конце его давление,
показываемое вакуумметром, должно достичь
- 760 мм рт. ст. (–1.0x10
5
Па). После завершения откачки полностью закройте вентиль Lo и выключите
вакуумный насос.
6. Поверните шток запорного вентиля В на 45° против часовой стрелки и подержите в таком положении 6–7
сек. Убедитесь, что давление, показываемое вакуумметром, чуть выше атмосферного давления.
7. Отключите заправочный шланг от вакуумметра.
8. Полностью откройте штоки запорных вентилей В и А и аккуратно закрутите их крышки.
ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ СХЕМЫ И ПОИСК УТЕЧЕК ХЛАДАГЕНТА
ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ СХЕМЫ
После того, как монтаж кондиционера завершен, проверьте правильность и безопасность электрического под-
ключения:
1. Изоляция: Сопротивление изоляции должно составлять не менее 2 МОм.
2. Заземление: После того, как кондиционер заземлен, измерьте сопротивление заземления специальным
омметром. Оно должно составлять не более 4 Ом.
3. Поиск утечек тока: В процессе пробной эксплуатации кондиционера монтажник должен проверить, нет
ли утечек тока, с помощью ампервольтметра. Если обнаружена утечка тока, надо немедленно выключить
кондиционер, выяснить причину утечки и устранить ее.
ПОИСК УТЕЧЕК ХЛАДАГЕНТА
Убедитесь, что газ не утекает из мест соединений труб холодильного
контура с блоками кондиционера.
1. Поиск утечек с помощью мыльного раствора: Мягкой кистью нанеси-
те водный раствор мыла или жидкое нейтральное моющее средство
на места подключения холодильного контура к внутреннему и на-
ружному блокам кондиционера. Если появляются пузыри – значит, в
этом месте герметичность контура нарушена (рис. 25).
2. Рекомендуется проверить герметичность с помощью течеискателя.
Обозначения на рис.25:
А: запорный вентиль на линии низкого давления
В: запорный вентиль на линии высокого давления
С и D: места подключения внутреннего блока
.

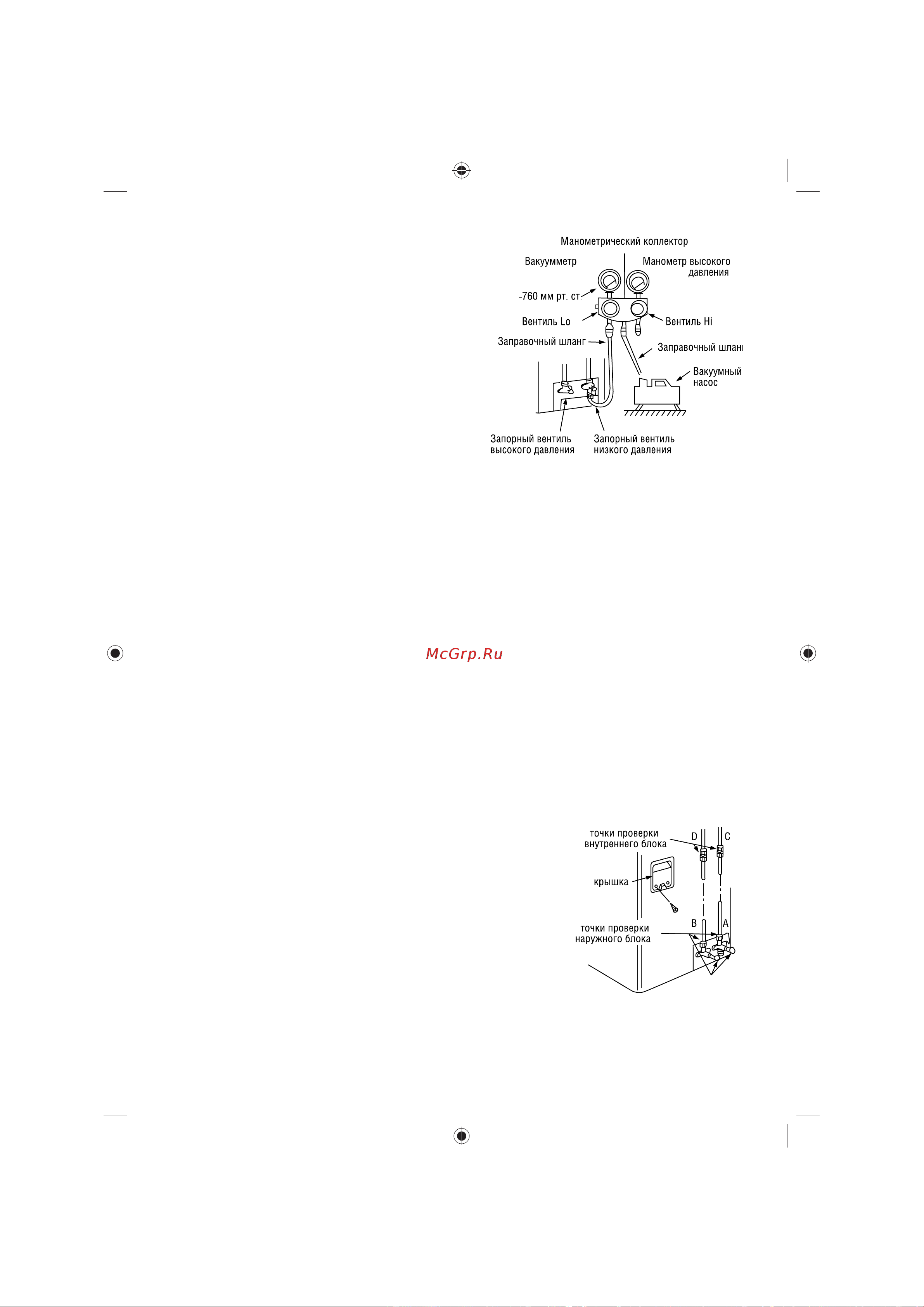

Pис. 24
Pис. 25
IM-KSGJ_DK11-03.01.01.indd 13IM-KSGJ_DK11-03.01.01.indd 13 24.08.2010 15:17:4324.08.2010 15:17:43
