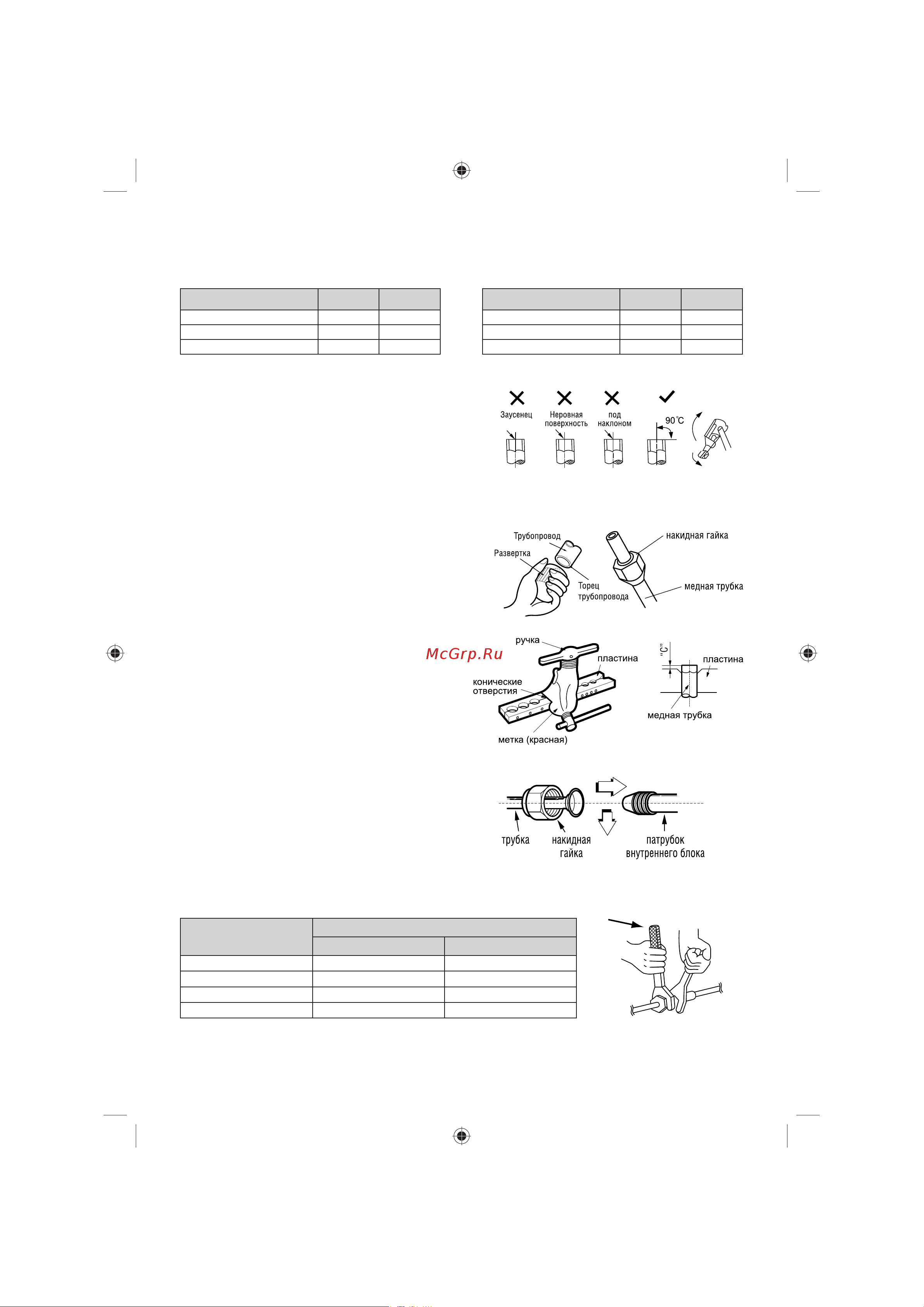

9
КРЕПЛЕНИЕ НАРУЖНОГО БЛОКА
Закрепите наружный блок болтами с гайками 8 или 10.
Блок должен быть надежно закреплен на прочной стене и расположен строго горизонтально.
ДРЕНАЖ КОНДЕНСАТА
Вставьте уплотнитель в дренажный патрубок, затем вставь-
те патрубок в отверстие в дренажном поддоне наружного
блока и закрепите его, повернув на 90°.
Если кондиционер будет работать в режиме обогрева, то в
наружном блоке будет образовываться конденсат. В этом
случае нужно удлинить дренажный патрубок дополнитель-
ным шлангом, приобретенным отдельно.
ПОДКЛЮЧЕНИЕ ХОЛОДИЛЬНОГО КОНТУРА
1. Развальцовка
Основная причина утечки хладагента из фреонового тру-
бопровода кондиционера – некачественная развальцовка
труб. Выполняйте развальцовку, как описано ниже (рис.
13–17):
A: Отрежьте трубы и кабель нужной длины:
1. Измерьте расстояние между внутренним и внешним
блоками кондиционера.
2. Отрежьте трубы длиной чуть больше, чем расстоя-
ние между блоками.
3. Отрежьте кабель длиной на 1,5 м длиннее труб.
В: Удаление заусенцев
Тщательно удалите все заусенцы со среза трубы. Во
время удаления заусенцев держите трубу срезом вниз,
чтобы стружки и пыль не попали внутрь неё.
С: Установка накидных гаек
Отсоедините накидные гайки, прикрепленные к вну-
треннему и наружному блокам кондиционера. Затем
установите их на трубки, с которых уже удалены за-
усенцы. После развальцовки труб установить гайки
уже нельзя!
D: Развальцовка труб
Плотно закрепите медную трубку в зажиме (рис.17). Раз-
мер зажима зависит от диаметра трубы (см. таблицу):
Наружный
диаметр, мм
С (мм)
Максимум Минимум
6,35 1,3 0,7
9,53 1,6 1,0
12,7 1,8 1,0
16 2.4 2.2
Pис. 14
Pис. 15 Pис. 16
Pис. 17
Pис. 18
Производительность А В
2,1 кВт 460 276
2,6 кВт 458 250
3,5 кВт 549 276
Производительность А В
5,3 кВт 530 290
6,1 кВт 523 340
7,0 кВт 560 335
Pис. 19
IM-KSGJ_DK11-03.01.01.indd 9IM-KSGJ_DK11-03.01.01.indd 9 24.08.2010 15:17:3824.08.2010 15:17:38
