Кондиционерынастенноготипа
10
Сплит-системы

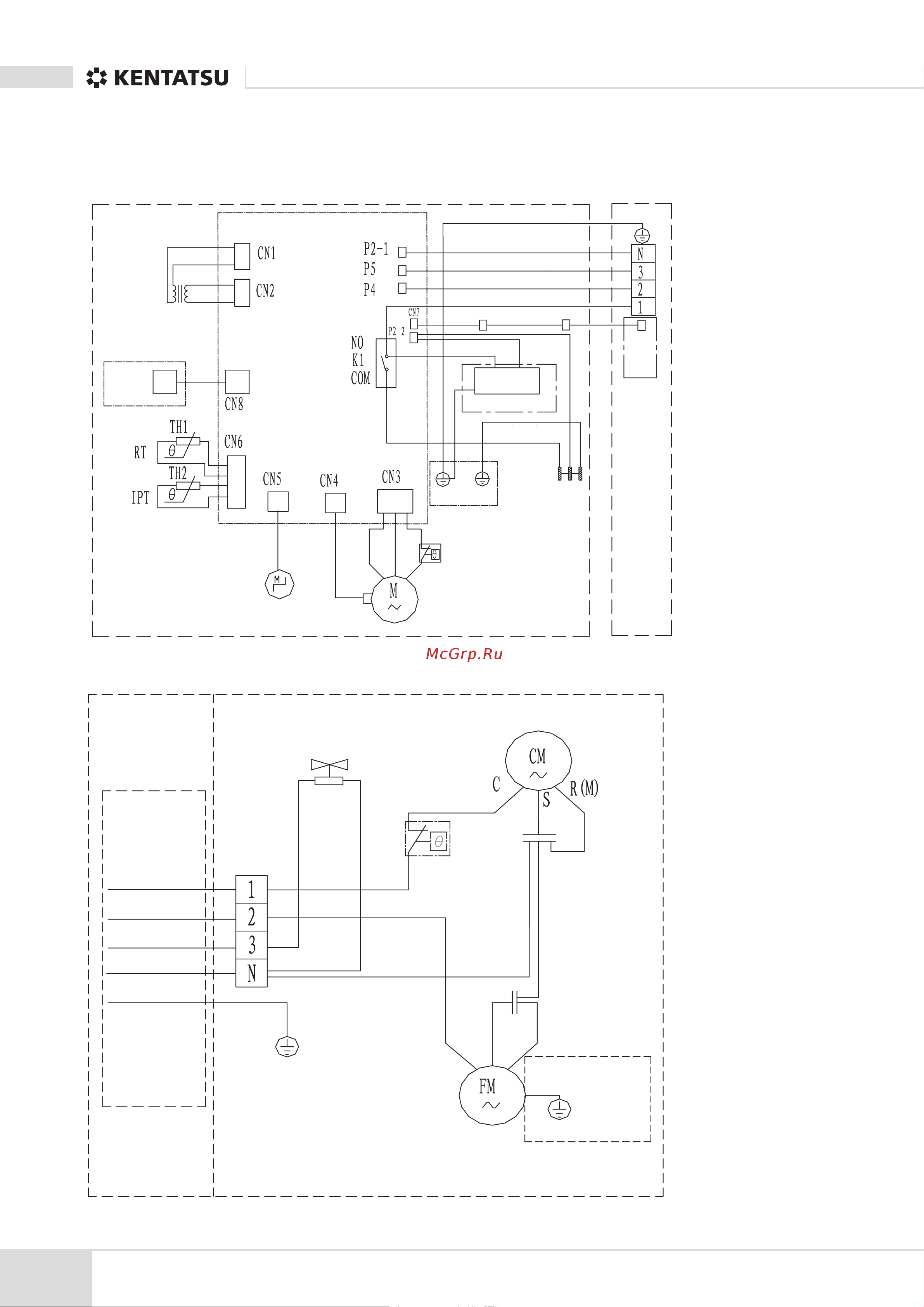

5. Электрические схемы
5.1. Модель: KSGG26HFDN1/KSRG26HFDN1, KSGG35HFDN1/KSRG36HFDN1
Внутреннийблок
ПЛАТА ЦЕНТРАЛЬНОГО БЛОКА УПРАВЛЕНИЯ (PCB)
ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
СИНИЙ
СИНИЙ
(БЕЛЫЙ)
ЖЕЛТЫЙ
КРАСНЫЙ
(КОРИЧНЕВЫЙ) БЕЛЫЙ
ДОПОЛНИТЕЛЬНАЯ ЧАСТЬ
ЧЕРНЫЙ
ГЕНЕРАТОР
КОРИЧНЕВЫЙ
(ЧЕРНЫЙ)
ИСПАРИТЕЛЬ
УСТРОЙСТВО ЗАЩИТЫ ДВИГАТЕЛЯ
(ВНУТРЕННЕЕ ИЛИ ВНЕШНЕЕ)
НАРУЖНЫЙ
БЛОК
ВНУТРЕННИЙ БЛОК
ДВИГАТЕЛЬ
ВЕНТИЛЯТОРА
ОБРАТНАЯ СВЯЗЬ ПО
СКОРОСТИ ВРАЩЕНИЯ
ДВИГАТЕЛЬ
ПОВОРОТА
КОНТУР
ДИСПЛЕЯ
ТРАНСФОРМАТОР
БЛОК ПИТАНИЯ
ДОПОЛ-
НИТЕЛЬ-
НАЯ
ЧАСТЬ
Наружныйблок
КЛАПАН
КОМПРЕССОР
БЕЛЫЙ (ЧЕРНЫЙ)
КРАСНЫЙ
СИНИЙ
СИНИЙ
СИНИЙ
СИНИЙ
СИНИЙ
ЧЕРНЫЙ
СИНИЙ
СИНИЙ
ВНУТРЕННЕЕ/ВНЕШНЕЕ
УСТРОЙСТВО ЗАЩИТЫ
КОНДЕНСАТОР
КОМПРЕССОРА
КОНДЕНСАТОР ВЕНТИЛЯТОРА
ОРАНЖЕ-
ВЫЙ
ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
ЖЕЛТЫЙ/ЗЕЛЕНЫЙ
ДОПОЛНИТЕЛЬНАЯ ЧАСТЬ
ДВИГАТЕЛЬ ВЕНТИЛЯТОРА
(ВНУТРИ - УСТРОЙСТВО ЗАЩИТЫ)
НАРУЖНЫЙ БЛОКВНУТРЕННИЙ БЛОК
ЖЕЛТЫЙ
БЕЛЫЙ
КОРИЧНЕВЫЙ (БЕЛЫЙ)
КРАСНЫЙ
