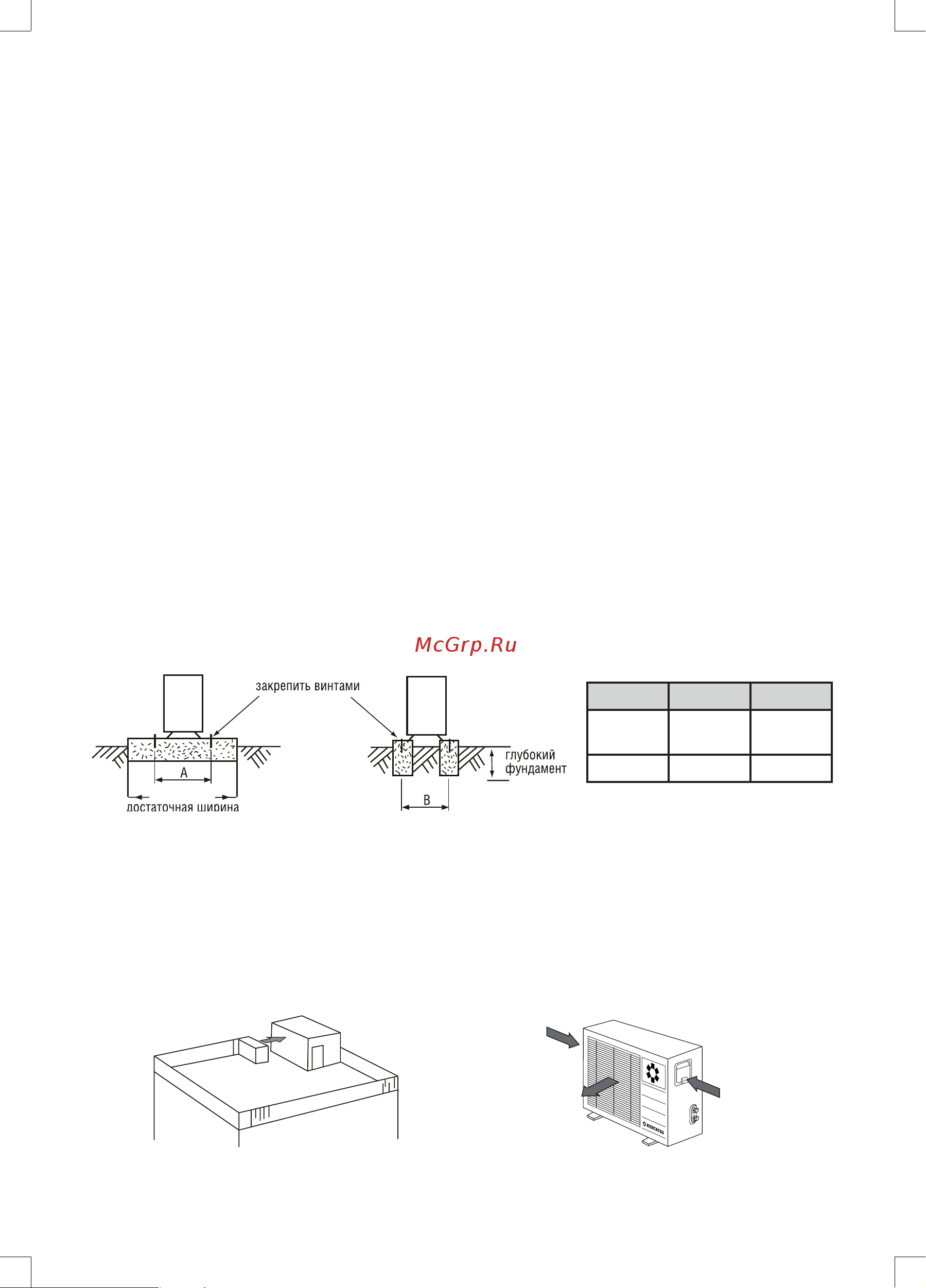

![Kentatsu KSRU70HFDN1 [8/16] Монтаж наружного блока](/views2/1829811/page8/bg8.png)
8
5. МОНТАЖ НАРУЖНОГО БЛОКА
Перед установкой наружного блока сплит-системы:
Выберите место, где на блок не будет попадать прямой солнечный свет или тепло от других источников.
Рядом с наружным блоком не должно быть выбросов горючих и взрывчатых газов.
Место должно быть удобным для подключения трубок холодильного контура и электрических кабелей.
В режиме обогрева из наружного блока надо удалять конденсат через специальное отверстие. Конденси-
рованная влага должна отводиться в такое место, где она не будет попадать на людей или причинить вред
имуществу.
ВНИМАНИЕ! Установка кондиционера в перечисленных ниже местах может привести к проблемам.
Места, где присутствует машинное масло.
Места, где повышено содержание солей, например, на морском побережье.
Места, где повышено содержание сульфидов, например, возле горячих источников.
Места, где работает высокочастотное оборудование (беспроводные устройства, сварочные агрегаты, ме-
дицинское оборудование).
Места с необычными климатическими условиями или требующие поддержания особых условий.
Если нельзя избежать установки кондиционера в таком месте, обратитесь к продавцу прибора.
Монтаж наружного блока кондиционера
Доставьте кондиционер к месту установки в заводской упаковке.
Будьте аккуратны при транспортировке и установке кондиционера – его центр тяжести не совпадает с
геометрическим центром.
Не наклоняйте наружного блок на угол больше 45°. Не храните его в горизональном положении.
При установке кондиционера на металлический пол или стену обеспечьте надежную изоляцию.
Закрепите стойки блока болтами (М10/М8). Убедитесь, что блок закреплен надежно. Для большей жест-
кости крепления сделайте бетонный фундамент (см. рис.8).
Если наружный блок размещается на крыше здания и не огражден стенами, то нужно выбрать такое его
положение, чтобы сильный ветер не мешал выходящему потоку воздуха. Встречный ветер может помешать
выходу нагретого воздуха из кондиционера. Например:
Можно направить выходящий поток воздуха Если известно направление ветра в тот сезон, когда кон-
к стене, находящейся примерно в 3 м диционер будет использоваться, направьте выходящий
от кондиционера (рис.9а). поток воздуха перпендикулярно к нему (рис.9б).
направление
ветра
направление
ветра
направление
выходящего
воздушного
потока
А
C
B
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Модель А (мм) B(мм)
KSFU61
KSFU70
590 333
KSRU140 624 366.4
Рис.8
а) Рис.9 б)
