Электрические подключения выполнять в соответствии электрическими схемами, приведенными на панелях

наружного и внутреннего блоков кондиционера.



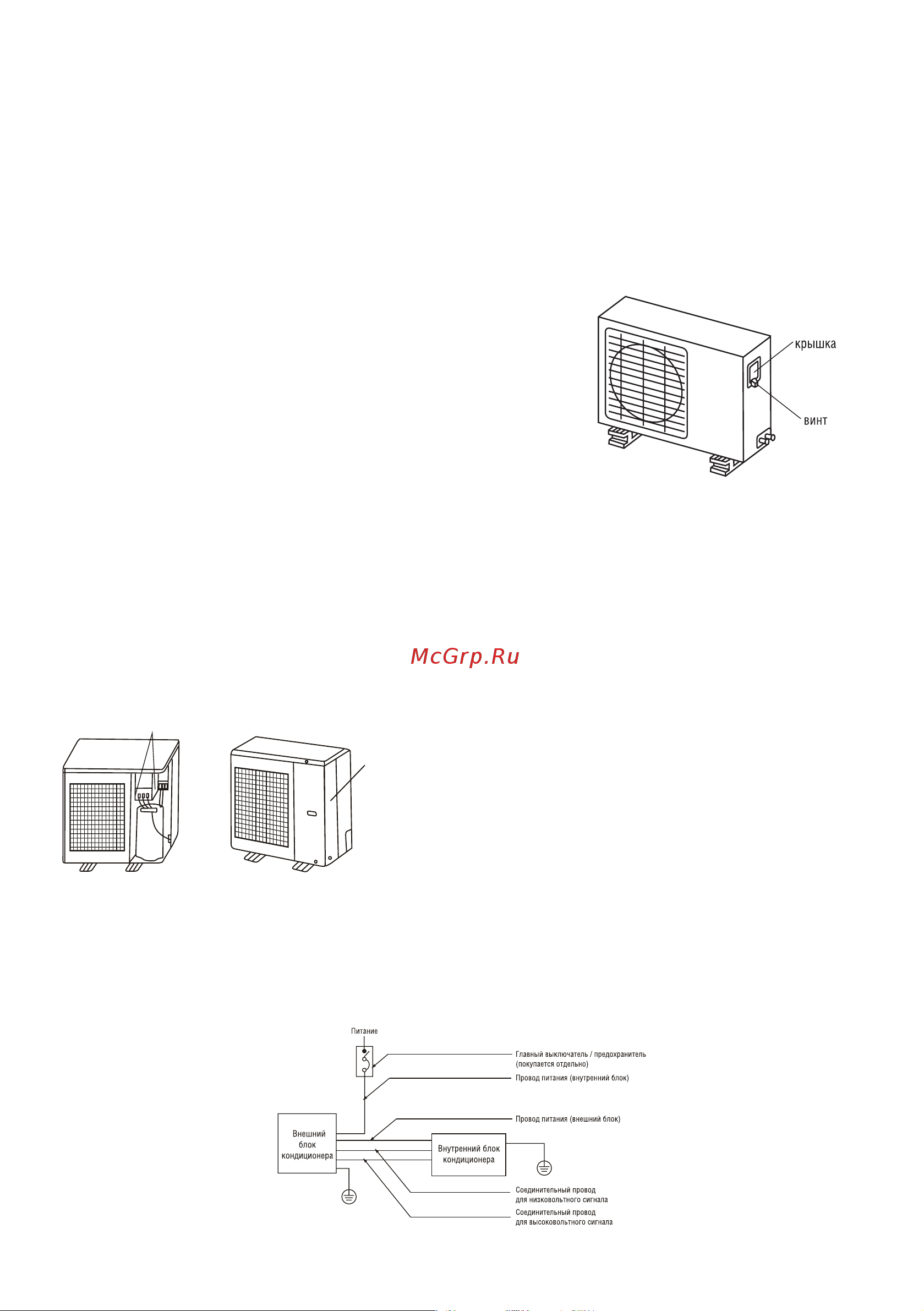

Внешний блок колонного кондиционера бывает нескольких типов (они изображены на этой странице). Их

электрические подключения несколько отличаются.



Снимите крышку электрического отсека внешнего блока.

Подключите провода к контактам внутреннего и внешнего блока

с совпадающими числами.

Чтобы вода не попала внутрь электрических компонентов кон-

диционера, сделайте на соединительном электрическом кабеле

петлю, как показано на монтажных схемах внутреннего и вне-

шнего блоков кондиционера.

Электрическое подключение кондиционера должно выполнять-

ся в точном соответствии с монтажной схемой, изображенной на

панели кондиционера.

Выполняйте все правила, написанные в данной инструкции по

электрическому подключению кондиционера. Не пытайтесь са-

мостоятельно изменить электрические компоненты кондиционе-

ра и схему их соединения.



Отвинтите болты, крепящие защитную панель, и снимите панель, сдвинув ее в указанном стрелкой направ-

лении (вниз).

Действуйте аккуратно, чтобы не поцарапать покрытие кондиционера.

Закрепите кабель зажимом. Провода должны распола-

гаться сзади труб холодильного контура.

Пропустите провода через отверстие U-образной формы

в защитной панели кондиционера. Удалите центральную

часть резиновой муфты. Затем подключите питание кон-

диционера.



Трубопроводы и провода не должны пересекаться .



Неправильное электрическое подключение может привести к неисправности кондиционера.

Кондиционер обязательно должен быть заземлен.



•

контактная группа

защитная

панель
