Соединение проводов
Гермеризируйте проводные соединения с помощью изолирующего материала, иначе возможно образование
конденсата.
Примечание
К системе кондиционирования можно подключить Центральный пульт управления (KCC). Позаботьтесь о том,
чтобы соединение было правильным, и установите системный и сетевой адреса внутренних блоков.
Однофазный внутренний блок
Питание внутреннего
блока 220-240 В~
50/60 Гц
Используйте 3-жильный экранированный
кабель, экран соедините с
Дисплей
Проводной
пульт
управления
К проводному пульту
управления
Белый
Синий
Черный
Желтый
Серый
Черный
К Центральному
пульту управления
(KCC), Шина связи
К внешнему
блоку, Шина
связи

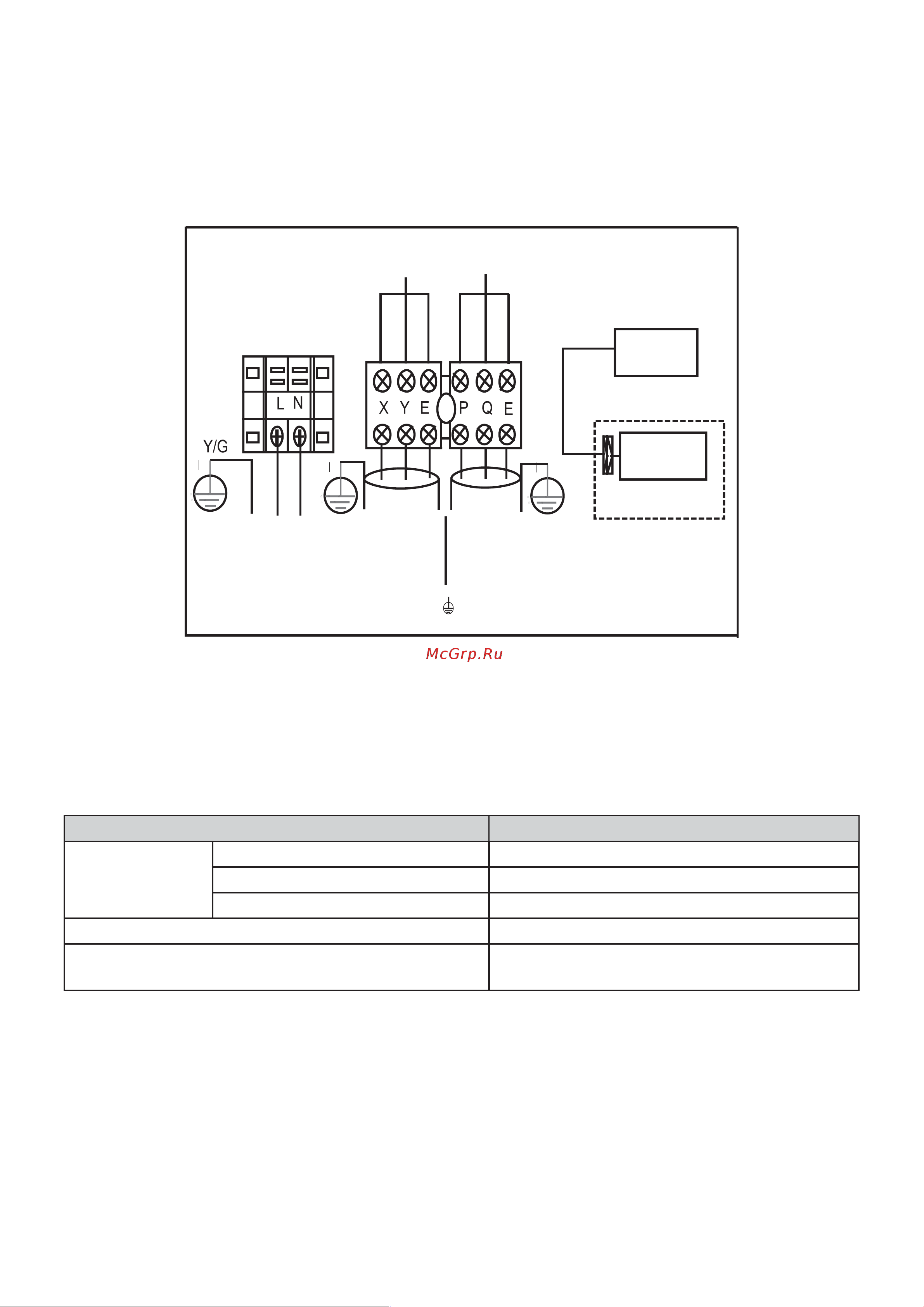

Рис. 6-3
ПРИМЕЧАНИЕ!
Пунктирной линией выделен проводной пульт управления, который для некоторых моделей приобретается
дополнительно в случае необходимости.
6.2. Подключение внутреннего блока
• Характеристики питания
Табл. 6-2
Мощность
d8 кВт
Мощность вну-
треннего блока
Фаза 1 фаза
Напряжение и частота 220-240 В ~ 50 Гц
Провод питания (мм
2
) 3X1.0
Размыкатель цепи (A) 15
Сигнальный провод (мм
2
) внутреннего/наружного
блоков (слабый электрический сигнал)
3-жильный экранированный кабель 3X0.5
1 Сигнальный 3-жильный кабель включает провода разной полярности. Для предотвращения помех исполь-
зуйте 3-жильный экранированный кабель. Метод заземления предполагает использование закрытого сое-
динения в начале цепочки и открытого (изолированного) в конце цепочки. Экран заземляется.
2 Управляющие сигналы между наружным и внутренним блоками передаются по информационной ШИНЕ.
При установке устройствам назначаются адреса.
ВНИМАНИЕ
Сигнальный провод внутреннего/наружного блоков является частью цепи низкого напряжения. Не допускай-
те его соприкосновения с проводами высокого напряжения и прокладывайте в одном канале с проводом
питания.
