Диаметр провода и длина цельного отрезка подбираются с учетом того, чтобы отклонение по напряжению не

превышало 2%. Если провод должен быть слишком длинным и эта величина окажется превышенной, подбе-

рите подходящий диаметр для него.

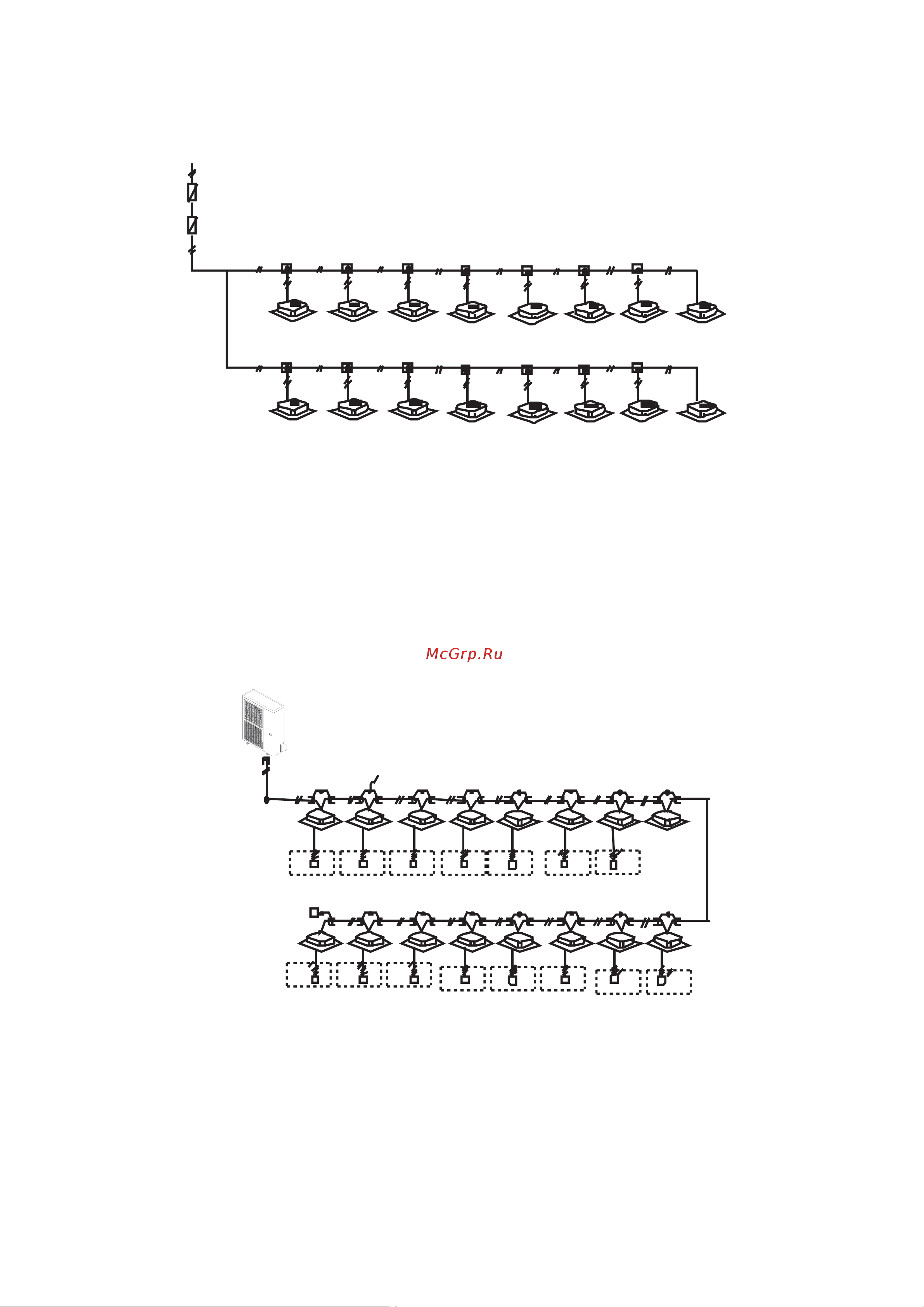

Подключение питания внутренних блоков

Источник питания внутреннего блока

Защитное устройство от утечки тока

Ручной выключатель

Распределительная коробка

Внутренний блок

Рис. 6-4

ВНИМАНИЕ

1 Трубопровод для хладагента, сигнальные кабели между внутренними блоками и сигнальные кабели между

внутренними и наружными блоками прокладываются в одном канале.

2 Если кабель питания должен идти параллельно сигнальному кабелю, укладывайте их в разных каналах, обе-

спечивая достаточное расстояние между ними.

(Это расстояние может составлять 300 мм, если допустимая нагрузка по току для кабеля не превышает 10 А;

или 500 мм, если допустимая нагрузка по току достигает 50 А).

• В качестве сигнального кабеля для внутренних/наружных блоков используйте экранированный провод.

Прокладка сигнального кабеля между внутренними и наружными блоками

Наружный блок

Сигнальный

кабель между

внутренними

и наружными

блоками

(открытый)

Пунктиром выделены проводные пульты управления.

Замкнутый конец соединения с использованием экранированного кабеля

Рис. 6-5
