5. МОНТАЖ ТРУБОПРОВОДА ХЛАДАГЕНТА

Проверьте, удовлетворяет ли перепад высоты между внутренним и наружным блоками, длина трубопровода

хладагента и количество изгибов требованиям, изложенным в следующих разделах.

5.1. Трубопровод хладагента

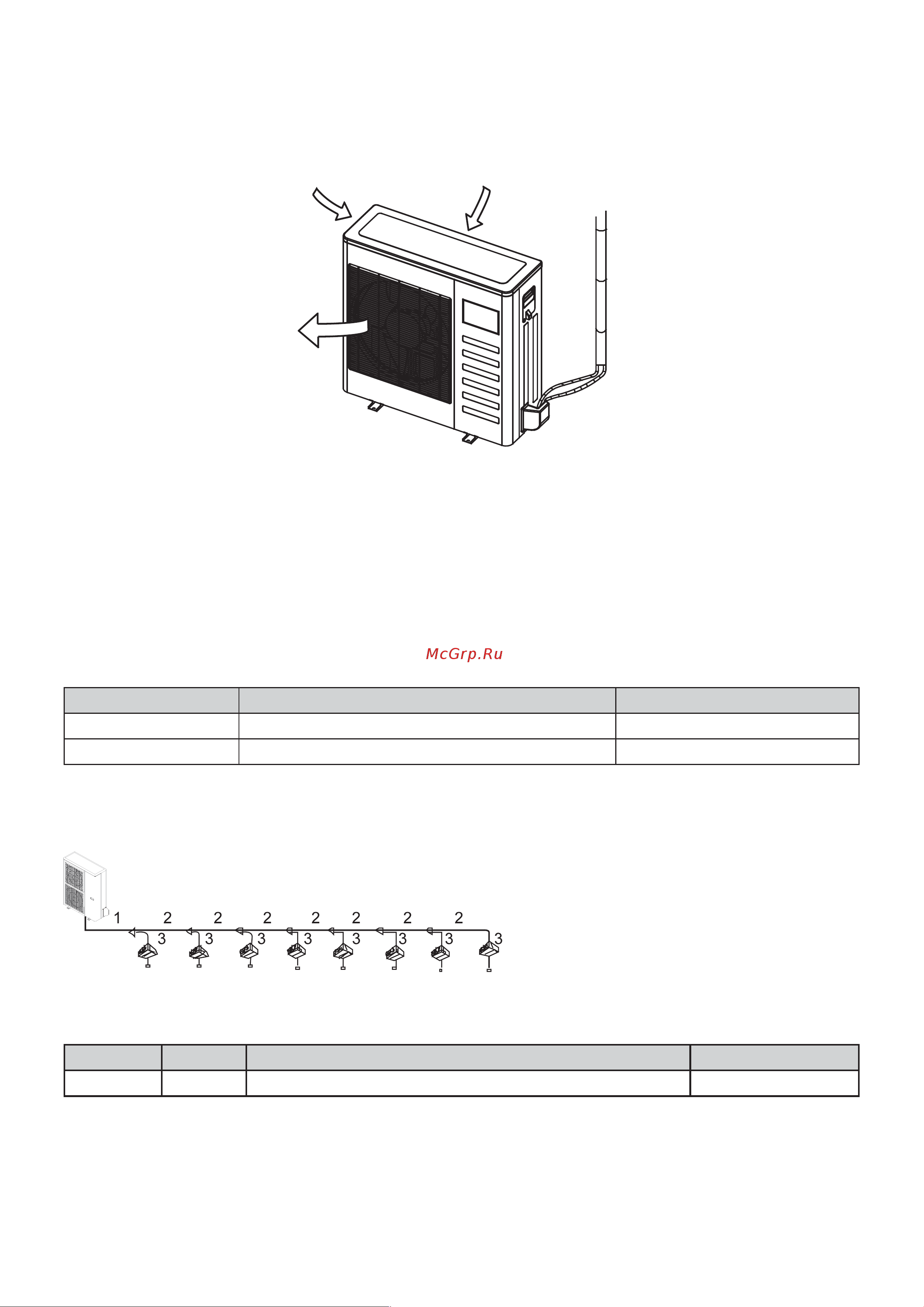

Рис. 5-1

Внимание

Чтобы не допустить окисления внутри трубопровода при сварке, в систему циркуляции необходимо заправить

азот, иначе образовавшийся окисел перекроет систему.

5.2. Диаметр и материал труб хладагента

• Выбор трубопровода хладагента

Табл. 5-1

Название Позиция трубки Номер на схеме

Рефнет-разветвитель Прямое соединение с внутренним блоком 3

Главный трубопровод Без прямого соединения с внутренним блоком 1, 2

5.3. Метод соединения

Наружный блок

Рис. 5-2

• Диаметр основной трубы и соответственно разветвителя и отводного коллектора

Хладагент A(кВт) Рефнет-разветвитель (сторона газа/сторона жидкости) Рефнет разветвитель

R410A

Ad19,2 16/9,53

KJR101C

A: общая производительность внутренних блоков

Примечание

Отводной коллектор должен быть непосредственно соединен с внутренним блоком, дальнейшие отводные

соединения недопустимы.
