Kentatsu KFFC25H0EN1e [15/24] Схема подключений

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ.

Внимание

ВАЖНО!

Все электроподключения должны выполняться квалифицированным

персоналом в с соответствии с правилами,требованиями и стандартами

для данного вида работ.

Строго следуйте схеме подключения.

Внимание

ОПАСНО!

Всегда устанавливайте автомат токовой защиты соответствующего

номинала. Оборудование обязательно должно быть заземлено.

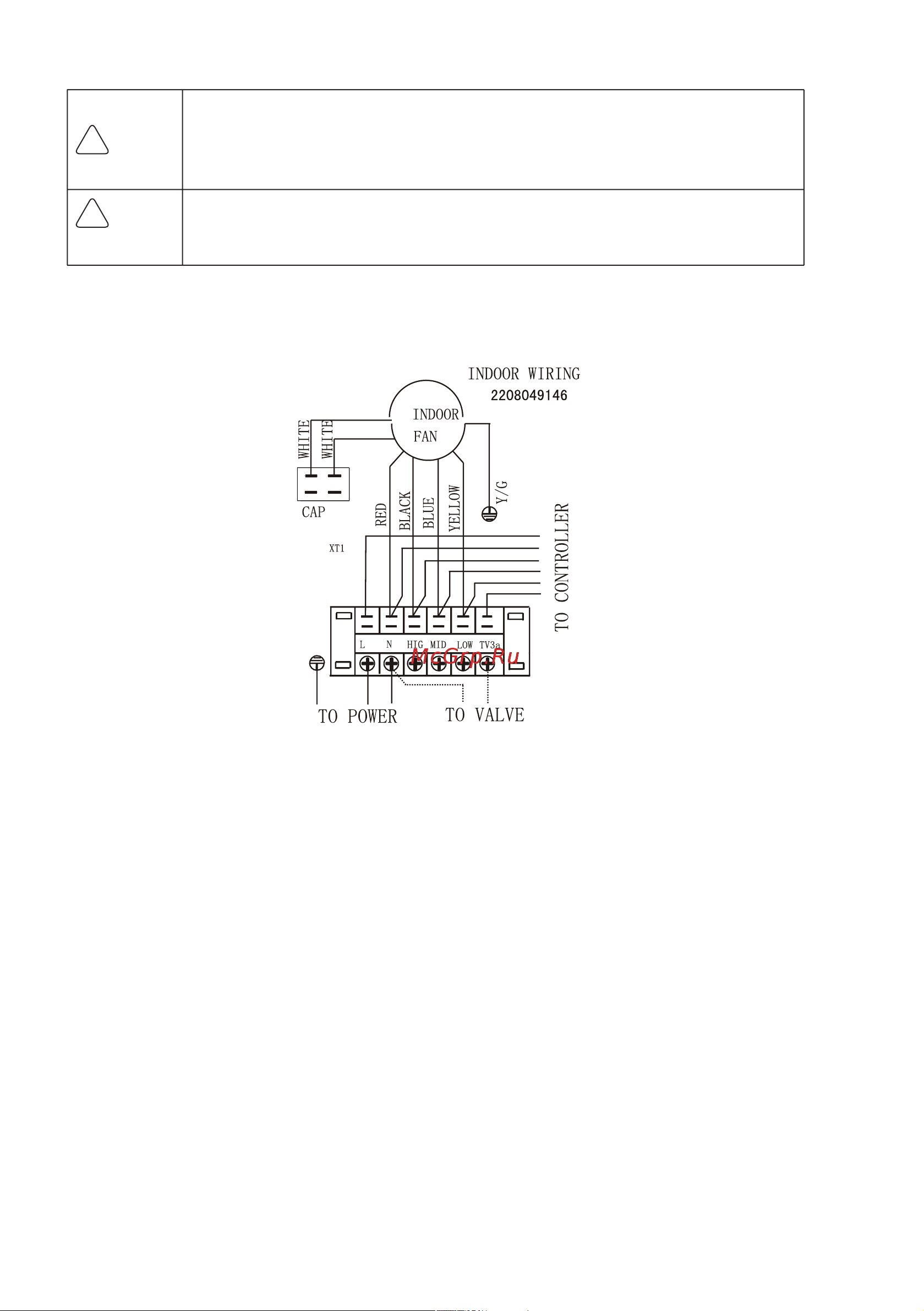

СХЕМА ПОДКЛЮЧЕНИЙ

Проверьте, что напряжение и частота тока источника электропитания 220-240В Гц;~50

мощность источника питания достаточна для запуска и устойчивой работы оборудования,

а сечения кабеля подобрано с исходя из значения максимально допустимого тока.

Убедитесь, что электропитание оборудования соответствует национальным стандартам.

Электрические подключения должны выполняться в соответствии с электросхемами нанесенными

оборудование. Для подключения используйте 3-х жильный кабель в двойной изоляции

изоляции, сечением 1.5мм.

Пропустите кабель через отверстие со стороны воздушного фильтра. Используйте внутренние

крепления для кабеля. Отмерьте длину кабеля , необходимую для подключения к клеммной

колодке.

В случае если оборудование устанавливается на металлическую поверхность, заземление

необходимо выполнить в соответствии с внутренними стандартами. Если на оборудовании

устанавливается дополнительный электрический нагреватель, подвод питания выполняется

3-х жильным кабелем с двойной изоляцией сечением 2.5мм.
