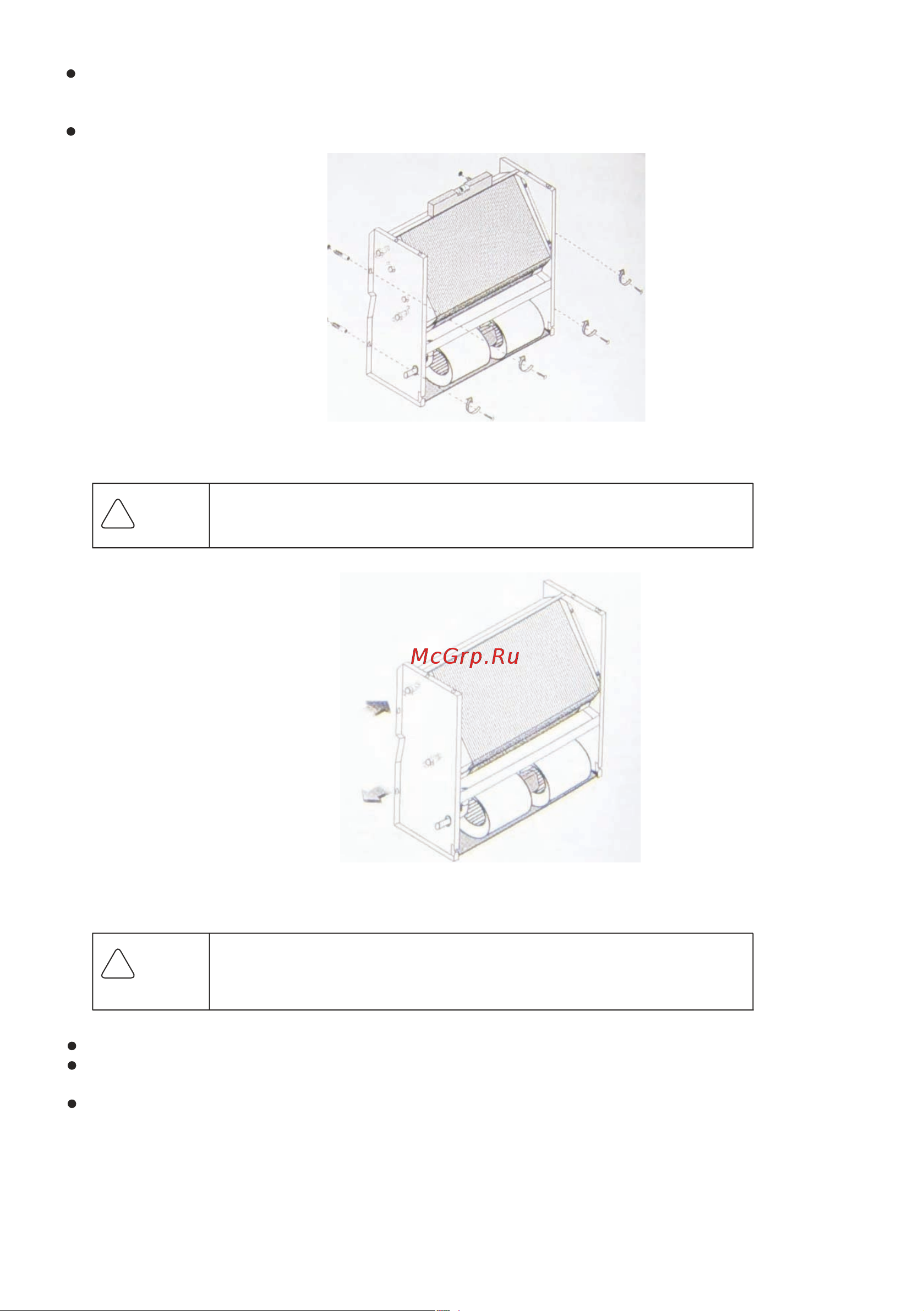

Kentatsu KFFC57H0EN1e [12/24] Подсоединение фанкойла к гидравлической системе

Отметьте места крепления на стене, либо используя крепежные отверстия в самом фанкойле,

либо габаритный чертеж. Обеспечьте уклон дренажной трубы для обеспечения отвода кондесата

самотеком.

Прикрутите фанкойл к стене четырьмя винтами .

ГИДРАВЛИЧЕСКОЕ ПОДСОЕДИНЕНИЕ

Подсоединение к системе

Подсоедините фанкойл к гидравлической системе используя патрубки фанкойла с

надписью Прямая и Обратная.

Все водяные теплообменники оборудованы клапанами для выпуска воздуха из системы в

и клапаном для слива воды в нижней части корпуса.в верхней части

Все клапана можно открыть или закрыть отверткой или шестигранным ключом.

После завершения монтажа необходимо :

Выпустить воздух, находящийся в системе.

Изолируйте все соединения и вентили теплоизоляцией толщиной 10мм, для предотвращения

образования конденсата или установите дополнительный дренажный поддон.

Налейте воду в дренажный поддон и проверьте стекает ли она должным образом. Если нет

проверьте уклон и посмотрите нет ли препятствий для отвода жидкости.

Внимание

Важно!

Из теплообменника вода через клапан слива может сливаться

частично. Чтобы слить полностью надо открыть клапан

Внимание

Важно!

Все гидравлические соединения должны выполняться очень

аккуратно, квалифицированными специалистами.

для выпуска воздуха.

ПОДСОЕДИНЕНИЕ ФАНКОЙЛА К ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ
