Kentatsu KSGC26HFAN1 [11/16] Electrical work

Kentatsu KSRC26HFAN1 [11/16] Electrical work
11
3. Чтобы вода не попадала в электрический отсек, защитите провода, как показано на монтажных схемах
внутреннего и наружного блоков кондиционера.
4. Те провода, которые не используются, надо изолировать полихлорвиниловой лентой.
Провода не должны касаться электрических компонентов и металлических частей кондиционера.
Примечание:
1) Электрические подключения выполнять в соответствии с электрической схемой, закрепленной на внутрен-
ней поверхности крышки электронного блока. 2) Всегда устанавливайте предохранитель утечки на землю.
ВАКУУМИРОВАНИЕ ХОЛОДИЛЬНОГО КОНТУРА
Наличие в холодильном контуре влаги или воздуха приводит к нежелательным последствиям:
• Давление в системе возрастает.
• Повышается рабочий ток.
• Снижается мощность охлаждения или обогрева кондиционера.
• Вода в холодильном контуре может замерзнуть и перекрыть капиллярную трубку контура.
• Влага может вызвать коррозию компонентов холодильного контура.
Поэтому необходимо проверить внутренний блок и фреоновый трубопровод на наличие утечек, и полностью
удалить из системы влагу, воздух и другие неконденсирующиеся примеси.
ПОДГОТОВКА К ВАКУУМИРОВАНИЮ
• Подготовка: проверьте каждую трубку холодильного контура (жидкостную и газовую линии).
Убедитесь, что все трубки подключены правильно, а электрическое подключение для пробного запуска
кондиционера завершено. Снимите крышки с запорных вентилей жидкостной и газовой труб наружного
блока. В этот момент вентили должны быть закрыты.
• Если приходится демонтировать кондиционер и устанавливать в другом месте, необходимо вакуумировать
холодильный контур с помощью вакуумного насоса.
• Хладагент можно добавлять в холодильный контур кондиционера только в жидком состоянии.
Использование одного и того же вакуумного насоса для работы с различными хладагентами может привести к
повреждению вакуумного насоса или блока.
Длина Lтр трубо-
провода, м
Метод вакуумирования
Количество добавляемого хладагента
Жидк. трубопровод
∅6,35
Жидк. трубопровод
∅9,52
< 5 С помощью манометрического коллектора
> 5 С помощью манометрического коллектора M= (Lтр-5)x20г M= (Lтр-5)x40г
Pис. 20
10

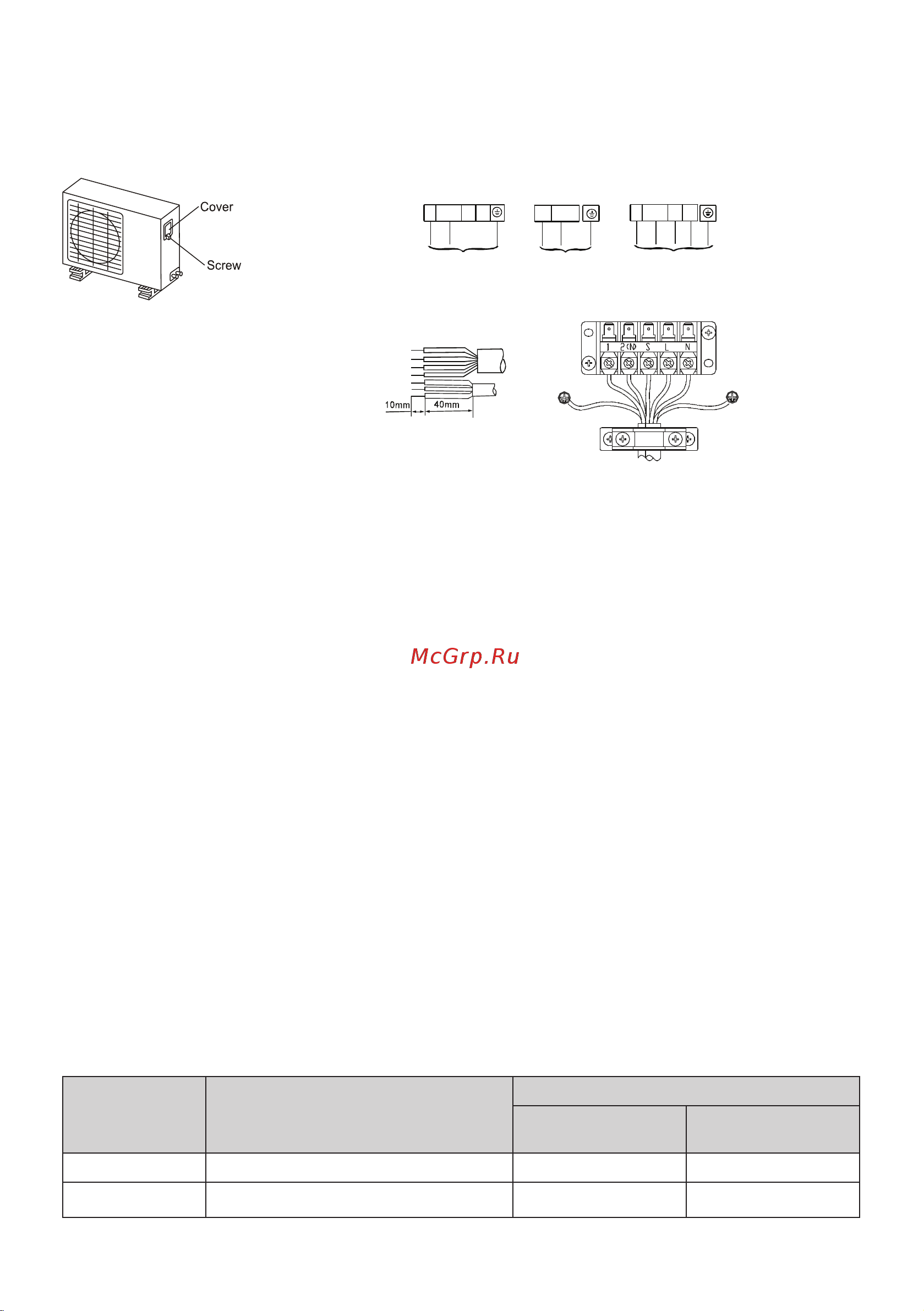

Connect the cable to the outdoor unit
ELECTRICAL WORK
1. Remove the electrical control board cover from the outdoor unit by loosening the screw.
2. Connect the connective cables to the terminals as identified with their respective matched
numbers on the terminal block of indoor and outdoor units.
3. Secure the cab le onto the control board with the cord clamp.
4. To prevent the ingress of water, from a loop of the connective cable as illustrated in the
installation diagram of indoor and outdoor units.
5. Insu late unu
sed cords (conductors) with PVC-tape.Process them so they do not t ouch any
electrical or metal parts.
Cover
Screw
Fig.21
1. The inside and o utside connecting cable can be connected without opening the front panel.
2. Remove the front cover on cha ssis and front cover of frame as shown in F ig.20. Then remove
the terminal board cover by loosening the screw.
3. Connecting cable between indoor unit and outdoor unit shall be approved polychloroprene shea-
thed flexible cord, type designation H07RN-F or heavier cord. E nsure the co
lour of wires of
outdoor unit and the termina l Nos. are the same to the indoorsrespectively.
4. Wrap those cables not connected with terminals with insulation tapes, so that they will not touch
any electrical components. Secure the cable onto the control board with the cord clamp.
NOTE: Before performing any electrical work, turn off the main power to the system.
,
Cooling only type
Cooling only type
Cooling & heating type
Cooling & heating type
Terminal block of indoor unit
Terminal block of outdoor unit
To outdoor unit
To indoor unit
To outdoor unit
To indoor unit
To outdoor unit
To indoor unit
1 2(N) 34
1 2(N) 34
1 2(N)
1 2(N)
1 2(N) 34
1 2(N) 34
Fig.20
Panel
Terminal board
c over
Fron t cover
on chassis
Hold here by
hand and
loosen the
screw
1
Pull it
downwards
Pr ess here to
di sengage t he
hoo k fro m the unit,
pul l it downwards
to remove the cover
2
3
4
Fr ont cover
of frame
Fr ont cover
on chassis
Connect the cable to the indoor unit
or
or
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
10
Connect the cable to the outdoor unit
ELECTRICAL WORK
1. Remove the electrical control board cover from the outdoor unit by loose ning the screw.
2. Connect the connective cables to the terminals as identified with their respective
matched numbers on the terminal block of indoor and ou tdoor units.
3. Secure the cable onto the control board with the cord clamp.
4. To prevent the ingress of water, from a loop of the connective cable as illustrated
i n the installation diagram of indoor and outdoor units.
5. Insulate unused
cords (conductor s) with PVC-tape.Process them so they do not
touch any electrical or me tal parts.
Fig.21
Connect the cable to the indoor unit
1. The inside and outside connecting cable can be connected without removing the front grille.
2. Connecting cable between indoor unit and outdoor unit shall be approved polychloroprene
sheathed flexible cord, type designation H 07RN-F or heavier cord.
3. Lift the indoor unit panel up, remove the electrical box cover by loosening the screw.
4. Ensure the colour of wires
of outdoor unit and the terminal Nos. are the same to the indoors
respec tively.
5. Wrap those cables not connected with terminals with insulation tapes, so that they will not touch
any electrical components. Secure the cable onto the control board with the cord clamp.
NOTE: Before performing any electrical work, turn off the main powe r to the s ystem.
,
Fig .20
P a nel
E lect rical box
cover
Terminal block of indoor unit
To outdoor unit
Wire connector of outdoor unit
Cover
Screw
NOTE
: The supply voltage must
be consistent with the rate voltage
of the air conditioner.
Model
Power supply
Input Rated Amp
(Switch/Fuse)
32A/25A
220-240V~ 50Hz
or
220-230V~60Hz
≥
21000Btu/h
Minimum norminal c ross-sectional
ar ea of conductors:
Rated c urrent
of ap pliance
(A)
>3 and <6
>6 an d <10
>10 a nd < 16
>16 and < 25
Nominal c ross-s ect ional
area
(mm)
2
0.75
1
1.5
2.5
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
