Electrolux ESVMC4-50 [21/40] Внутренние блоки мультизональных систем 21
![Electrolux ESVMC4-56 [21/40] Внутренние блоки мультизональных систем 21](/views2/1081885/page21/bg15.png)
внутренние блоки мультизональных систем 21

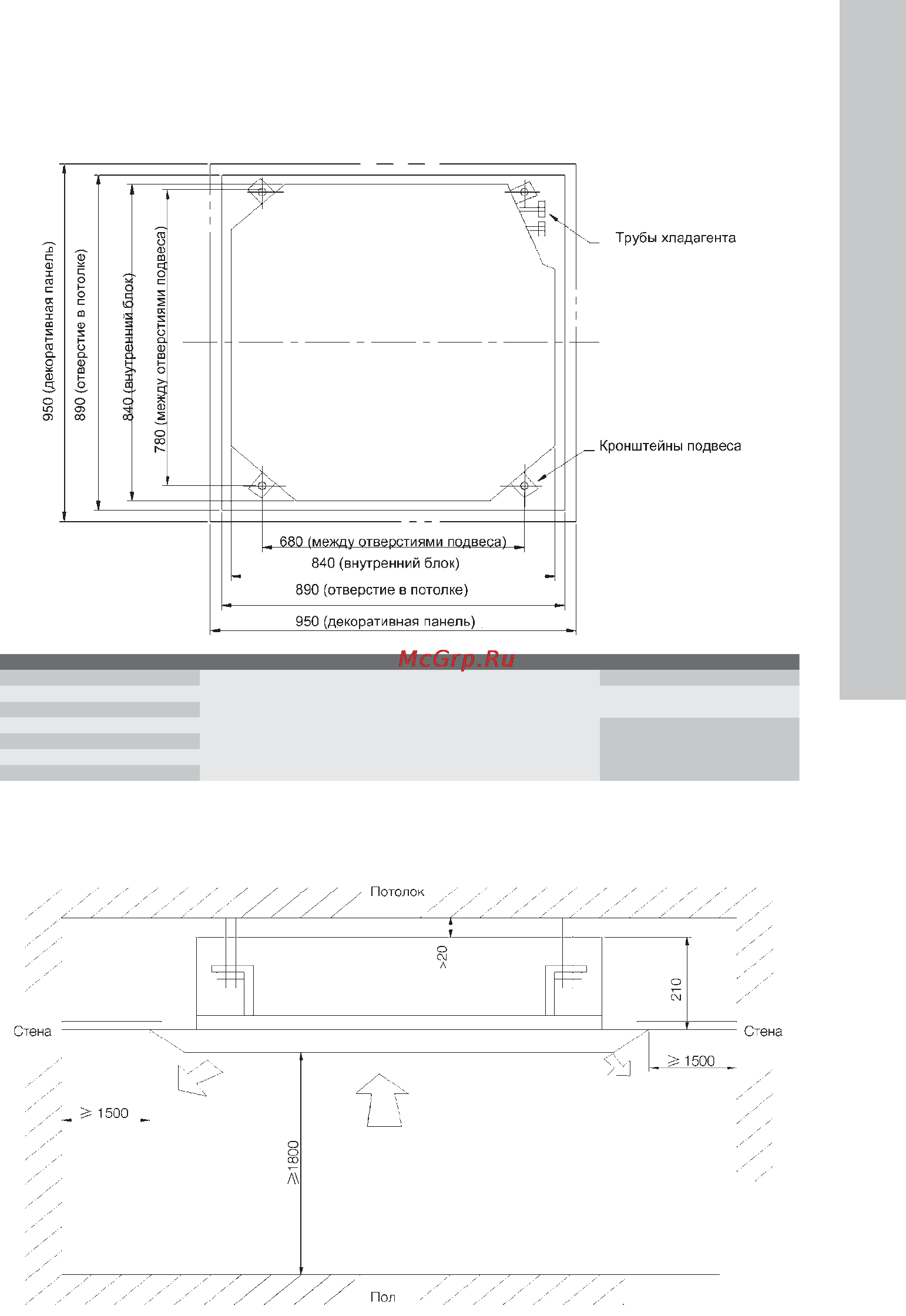

ESVMC4-50/56/71/90/112
Модель Ширина, мм Длина, мм Высота, мм
ESVMC4-50
950 950
257
ESVMC4-56
310
ESVMC4-71
ESVMC4-90
340
ESVMC4-112
ESVMC4-125
ESVMC4-140
Место установки
