BBK 50LEX-8289/UTS2C [5/8] Подключение
![BBK 50LEX-8287/UTS2C [5/8] Подключение](/views2/1830455/page5/bg5.png)
5

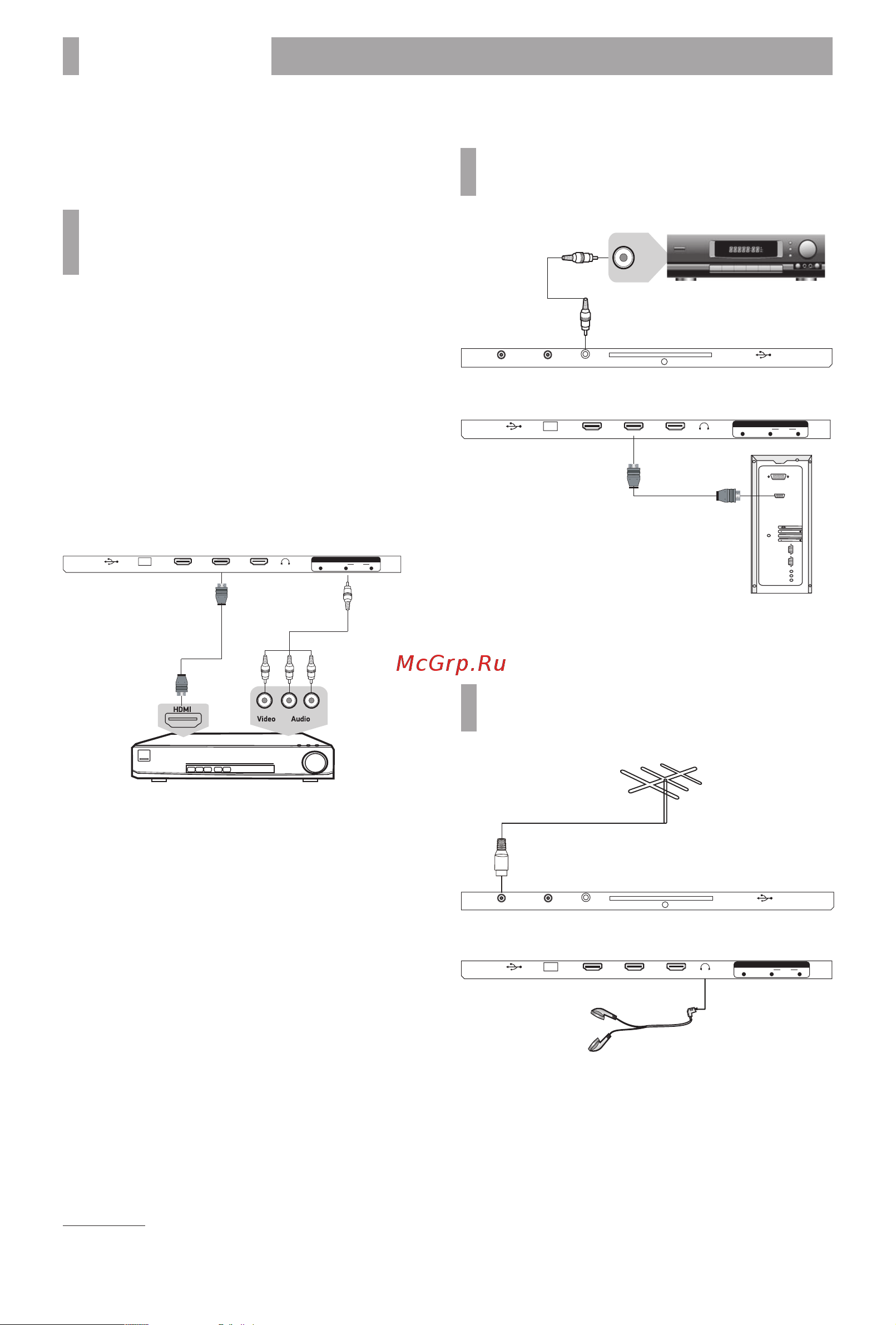

ПОДКЛЮЧЕНИЕ
* На рисунках схематично изображены панели телевизоров соответствующих серий.
ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИГРОВАЯ
ПРИСТАВКА, DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
При необходимости используйте соответствующие
переходники в зависимости от имеющихся разъемов на
задней или боковой панелях устройства.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод В
Метод А
Нижняя панель телевизора*
USB1 HDMI1HDMI2 HDMI3LAN EARPHONE
AUDIO
AV IN
VIDEO LR
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Coax In/Opt In
Персональный
компьютер
Боковая панель телевизора*
Нижняя панель телевизора*
USB1 HDMI1HDMI2 HDMI3LAN EARPHONE
AUDIO
AV IN
VIDEO LR
SAT
CI
YPbPr
ANT
DIGITAL
AUDIO OUT
USB2
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Боковая панель телевизора*
Нижняя панель телевизора*
USB1 HDMI1HDMI2 HDMI3LAN EARPHONE
AUDIO
AV IN
VIDEO LR
SAT
CI
YPbPr
ANT
DIGITAL
AUDIO OUT
USB2
