* На рисунках схематично изображены панели телевизора. Внешний вид модели может отличаться от представленного в зависимости от
спецификации. Наличие или отсутствие разъемов, а также их количество зависит от спецификации ТВ и могут отличаться от реальных и
представленных на вебсайте.
5

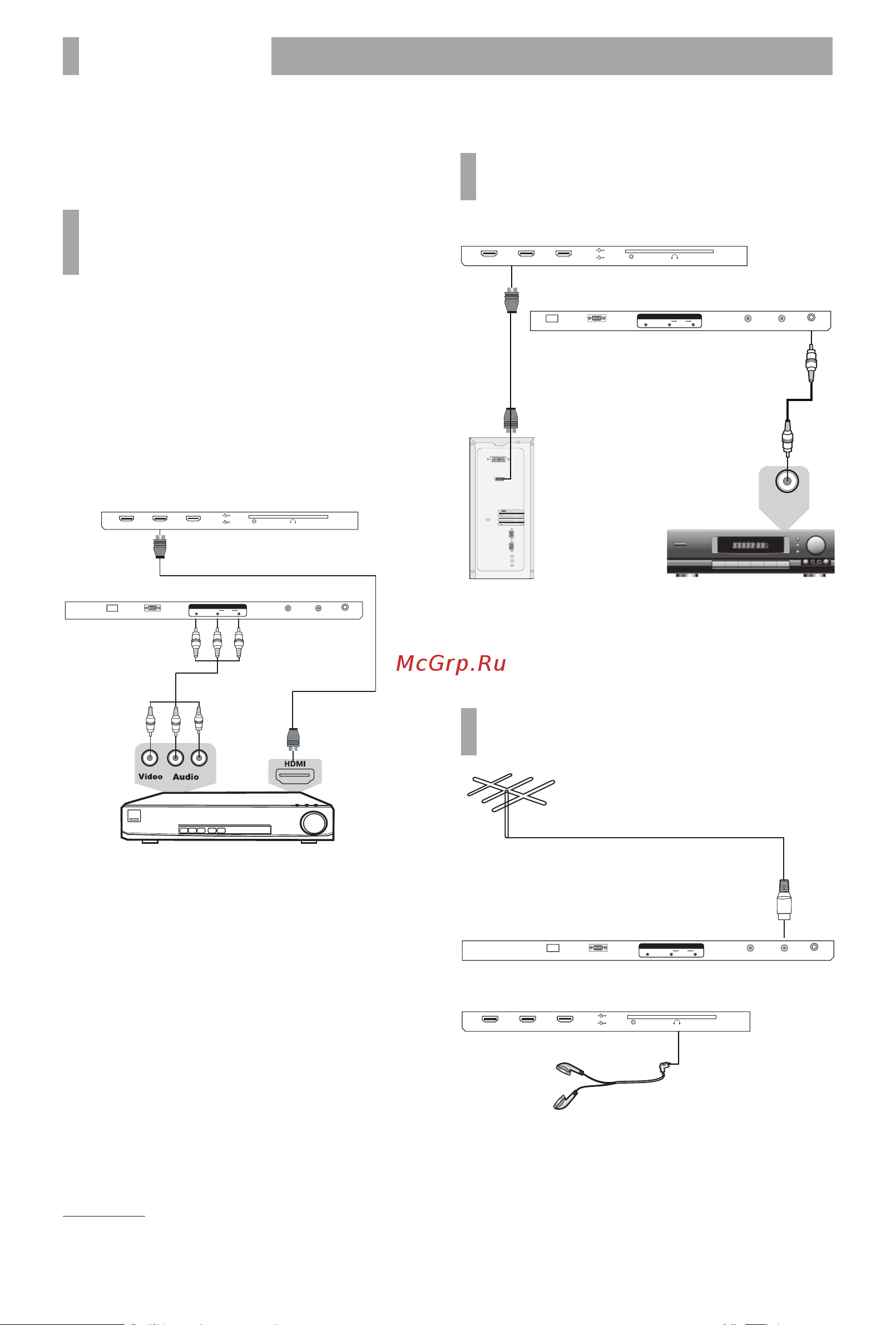

ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ
РЕСИВЕРАМ, ЦИФРОВЫМ
ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ
И ЦИФРОВОМУ УСТРОЙСТВУ (ИГРОВАЯ
ПРИСТАВКА, DVD-ПЛЕЕР И Т.П.)
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
• Внимательно прочитайте инструкцию по подключению.
Метод А
Для подключения композитного видеосигнала и
аудиосигнала
используйте
соответствующий AV-кабель или
переходник для подключения к соответствующему разъему
AV на боковой панели телевизора.
Метод В
Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.
Нижняя панель телевизора*
Боковая панель телевизора*
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод А
Метод В
LAN
AUDIO
AV IN 1
VIDEOL R
SATANTPC
CI
USB 2
PC AUDIO IN
EARPHONE
HDMI2HDMI1 HDMI3
USB 1
OPTICAL
ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ
КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Усилитель
Персональный компьютер
Coax In
Нижняя панель телевизора*
Боковая панель телевизора*
CI
USB 2
PC AUDIO IN
EARPHONE
HDMI2HDMI1 HDMI3
USB 1
LAN
AUDIO
AV IN 1
VIDEOL R
SATANT
PC
OPTICAL
ПОДКЛЮЧЕНИЕ НАУШНИКОВ
И АНТЕННОГО КАБЕЛЯ
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Нижняя панель телевизора*
Боковая панель телевизора*
CI
USB 2
PC AUDIO IN
EARPHONE
HDMI2HDMI1 HDMI3
USB 1
LAN
AUDIO
AV IN 1
VIDEOL R
SATANT
OPTICAL
PC
