Kentatsu KSHV35HFDN1 [8/20] Монтаж наружного блока

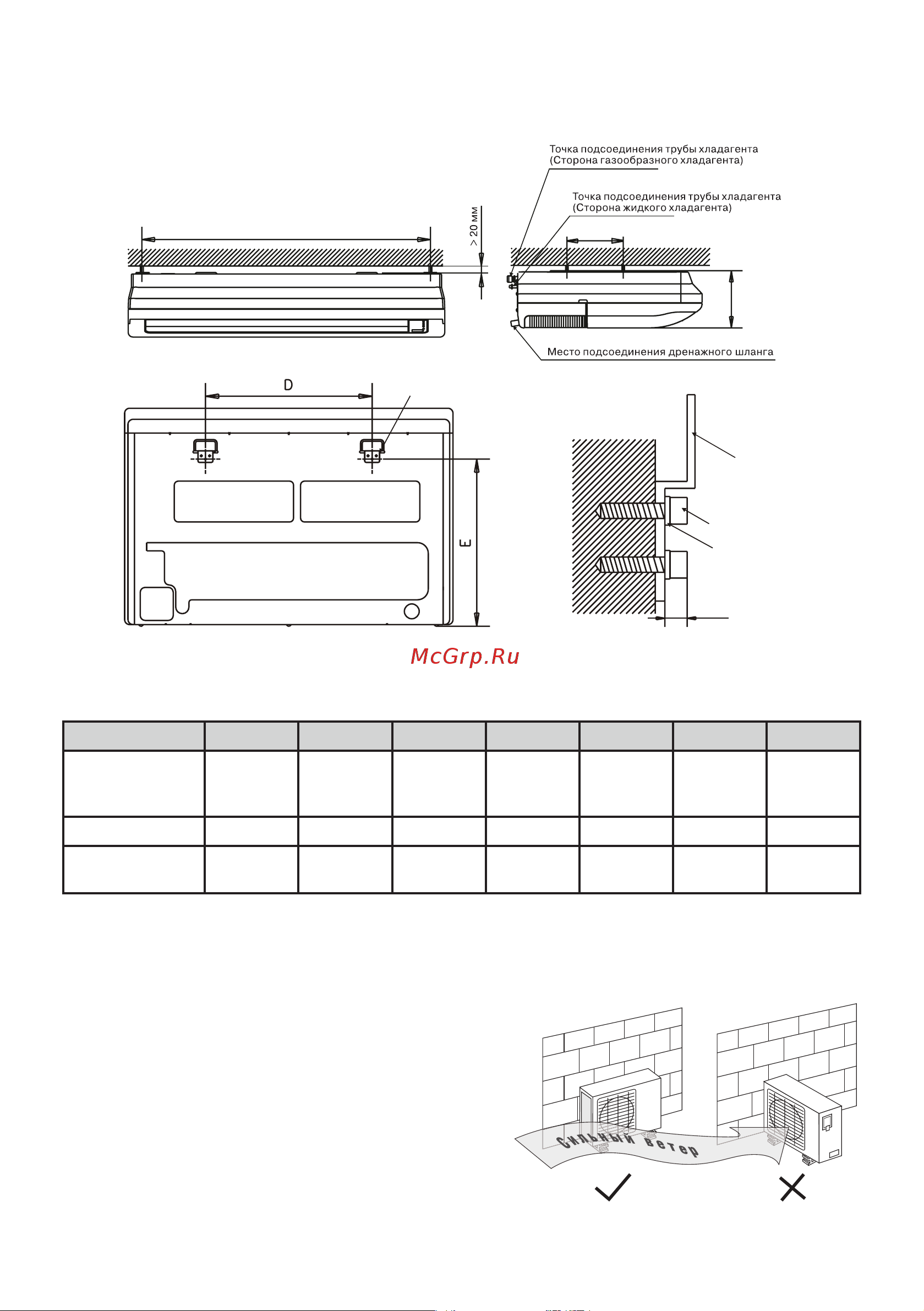

![Kentatsu KSHV35HFDN1 [8/20] Монтаж наружного блока](/views2/1830684/page8/bg8.png)
8
2. Закрепите блок на подвесные кронштейны, сдвинув его назад. Осторожно затяните монтажные болты с
обеих сторон.
НАСТЕННЫЙ МОНТАЖ
FG
C
Hook
Шайба
Крепежные винты
<6 мм
Скоба
Повесьте внутренний блок на скобы
Модель А (мм) B (мм) С (мм) D (мм) E (мм) F (мм) G (мм)
KSHV35HFDN1
KSHV53HFDN1
KSHV70HFDN1
995 660 199 505 506 907 200
KSHV105HFDN3 1285 660 199 795 506 1195 200
KSHV140HFDN3
KSHV176HFDN3
1670 660 240 1070 450 1542 200
5. МОНТАЖ НАРУЖНОГО БЛОКА
Меры безопасности при монтаже наружного блока
Поверхность, на которую устанавливается наружный блок
кондиционера, должна быть жесткой, чтобы не возраста-
ли шум и вибрация.
Выберите такое направление выхода воздуха из на-•
ружный блока, чтобы воздушный поток не встречал
препятствий.
Если в том месте, где устанавливается наружный блок •
кондиционера, бывает сильный ветер (например, на
морском побережье), разместите блок вдоль стены
или установите ограждение. В противном случае вен-
тилятор кондиционера не сможет нормально работать
при сильном ветре (рис.9).
Рис. 9
Рис. 8
Прикрепите скобу к стене винтами
Повесьте внутренний блок на скобы
