КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ

Конструктивно ИВЭП выполнен в неразборном пластиковом герметичном корпусе с размерами в

мм(д*ш*в):

ИВЭП-1230G – 85*85*35;

Для подключения прибора к сети переменного тока 220В предусмотрен шнур с выводами. На выходе

прибора предусмотрены два провода:

- красного цвета, для подключения полюса +12В нагрузки,

- синего цвета, для подключения полюса GND нагрузки.

ПОРЯДОК УСТАНОВКИ.

Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и подключите к нему,

соблюдая полярность, цепи питания приборов в соответствии со схемой электрической соединений,

показанной на рис.1.

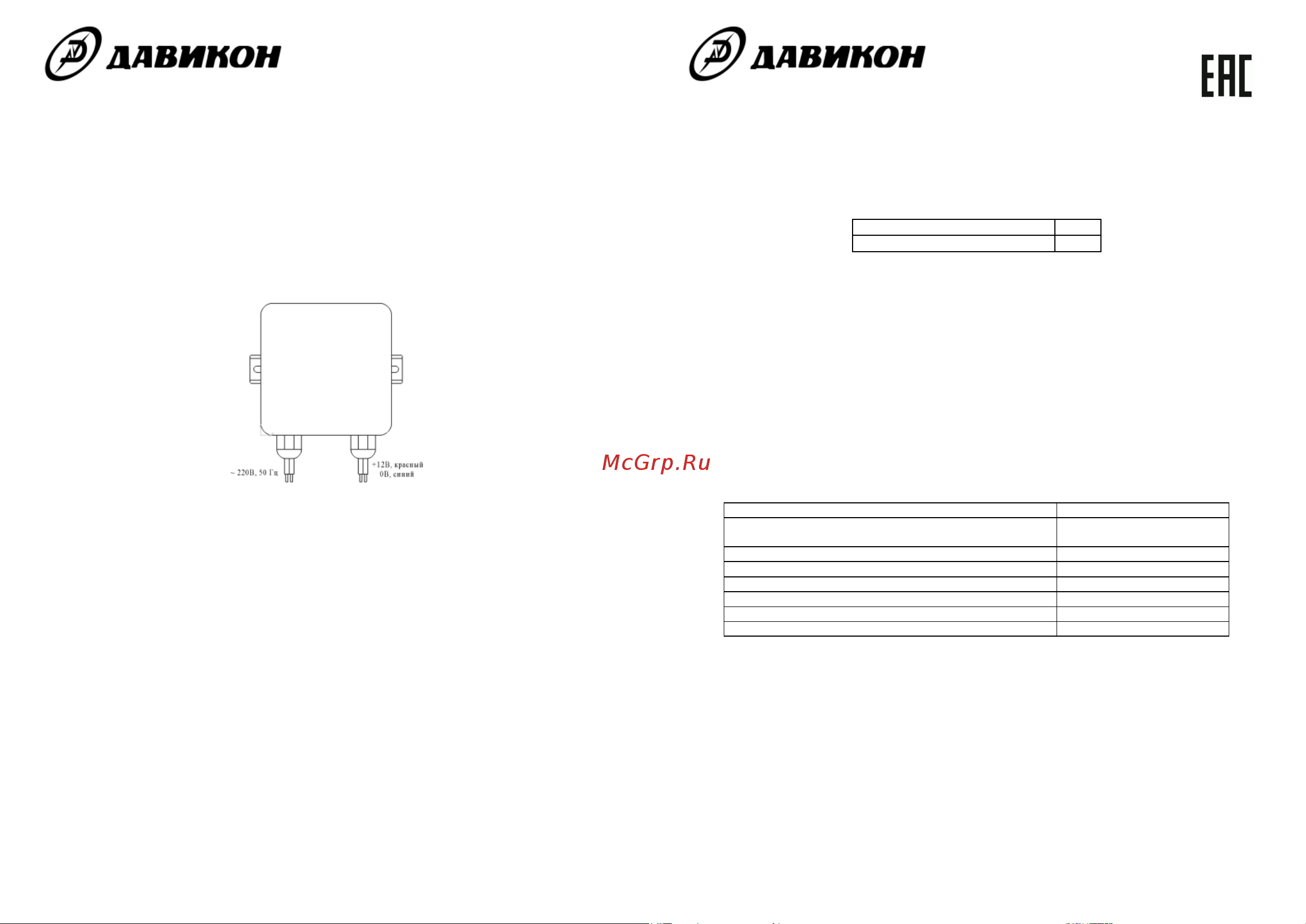

Рис.1

Для крепления ИВЭП на стену используйте монтажные отверстия в основании.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Гарантийный срок эксплуатации 1 год с даты выпуска.

В течение гарантийного срока эксплуатации предприятие-изготовитель производит безвозмездный ремонт

или замену ИВЭП.

В случае выхода ИВЭП из строя в период гарантийного обслуживания его следует вместе с настоящим

паспортом возвратить по адресу:

428017, г.Чебоксары, ул. Урукова, 19

Производственно-сервисный центр - ООО «Давикон»

Тел. (8352) 45-65-45; 45-25-42 с указанием наработки ИВЭП на момент отказа и причины снятия с

эксплуатации.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И УПАКОВКЕ

Источник вторичного электропитания ИВЭП-1230GP соответствует требованиям технических условий

АРГП.435520.003ТУ, признан годным к эксплуатации и упакован согласно требованиям технической

документации.

Дата выпуска _________________________

ООО «Давикон»

ИСТОЧНИК ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ

ИВЭП-1230GP

Инструкция по эксплуатации

Источник вторичного электропитания «ИВЭП-1230GP» (далее ИВЭП) АРГП.435520.003ТУ предназначен

для обеспечения электропитания потребителей при номинальном напряжении 12В постоянного тока и

номинальном токе потребления 3,0A.

Электропитание ИВЭП осуществляется от сети переменного тока 50 Гц напряжением от 160В до 242В.

ИВЭП предназначен для установки на открытом воздухе и рассчитан на круглосуточный режим работы.

Отличительные особенности ИВЭП:

- электронная защита от короткого замыкания и перегрузки по току;

- защита от пробоя вход-выход 4000В;

- автоматическое восстановление выходного напряжения после снятия короткого замыкания или

перегрузки;

- защита от перегрузки по входу;

- защита потребителей от перенапряжения на входе;

- неограниченное время нахождения в состоянии короткого замыкания.

Наименование параметра

Номинальное значение

Входное напряжение

Переменное от 160 до 242

В, частота 50 Гц

Постоянное выходное напряжение

12,5В ± 0,3В

Напряжения пульсаций (от пика до пика), не более

30 мВ

Масса, не более

0,25 кг

Время наработки на отказ, не менее

100 000 часов

Класс защиты от поражения электрическим током

Температурный диапазон работы

-25°С до +40°С
