DM12-01.01.09 Oasis On-off
Технический каталог 31
Порядок действий
1) Подсоедините нагнетательный шланг к заправочному баллону, откройте 2-ходовой и
3-ходовой клапаны. Подсоедините нагнетательный шланг, отсоединенный от вакуумного насоса,
к клапану, расположенному в днище баллона. При применении хладагента R410A переверните
баллон вверх дном, чтобы обеспечить зарядку жидким хладагентом.
2) Удалите воздух из нагнетательного шланга.
Откройте клапан в днище баллона и
выпустите воздух, нажав на обратный клапан зарядного
комплекта (будьте осторожны – возможен выброс жидкого хладагента).
3) Установите заправочный баллон на электронные весы и запишите его вес.
4) Переведите кондиционер в режим охлаждения.
5) Откройте кран (низкого давления) зарядного комплекта и заправьте систему жидким
хладагентом.
6) Как только электронные весы покажут нужный вес (см.
таблицу), немедленно отсоедините
нагнетательный шланг от сервисного отверстия 3-ходового клапана, и перед отсоединением
шланга выключите кондиционер.
7) Установите колпачки штоков клапанов и сервисного отверстия.
Затяните колпачок сервисного отверстия динамометрическим ключом моментом 18 Н·м.
Убедитесь в отсутствии утечек газа.

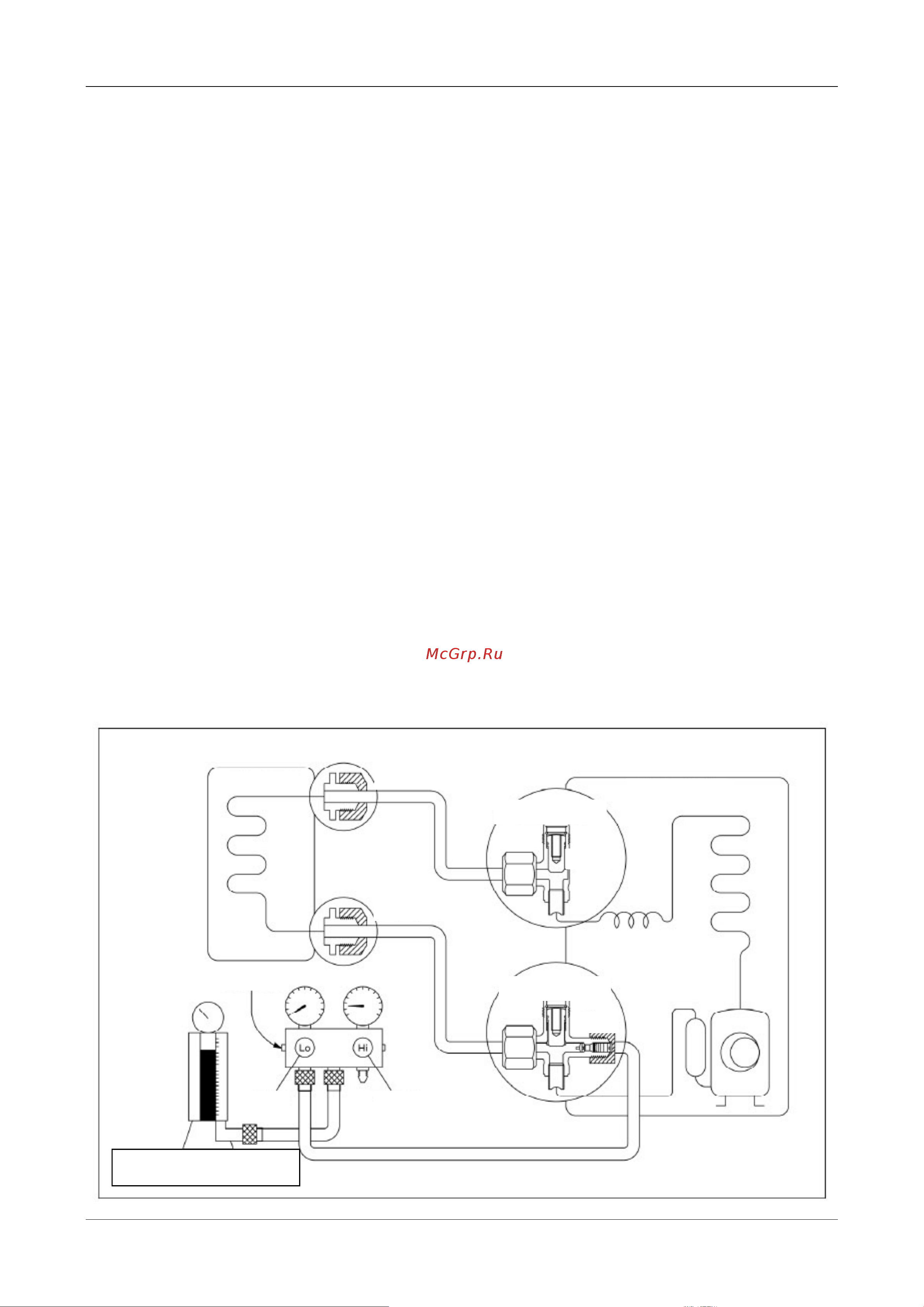

8.5 Дозаправка хладагента после многолетней эксплуатации кондиционера
Электронные весы
ОТКРЫТ ЗАКРЫТ
(Внутренний блок)
(Жидкостная труба)
Наружный блок
2-ходовой клапан
Открыт
(Газовая труба)
Открыт
3-ходовой клапан
Проверочный клапан
